صمامات كروية (Ball valves) تُعد من المكوّنات الأساسية في مجموعة واسعة من التطبيقات الصناعية، حيث تتحكم في تدفق السوائل والغازات أو السوائل اللزجة (الطين، السلاّري) عبر خطوط الأنابيب. وبفضل تصميمها البسيط وموثوقيتها العالية، أصبحت خيارًا شائعًا في صناعات مثل النفط والغاز، ومعالجة المياه، والصناعات الكيميائية. ومع ذلك، ليست كل الصمامات الكروية متساوية في الأداء. فهناك ثلاثة أنواع رئيسية من الصمامات الكروية: صمام كروي أحادي القطعة، وصمام كروي ثنائي القطعة، وصمام كروي ثلاثي القطع. لكل نوع مزايا مميزة، وفهم هذه الفروق أمرٌ حاسم لاتخاذ قرار مدروس عند اختيار الصمام المناسب لتطبيق معيّن.

في هذه المقالة، سنستعرض الفروق بين الصمامات الكروية أحادية القطعة، وثنائية القطعة، وثلاثية القطع. وبنهاية القراءة، ستكون لديك رؤية أوضح لكيفية عمل كل نوع، والخصائص والمزايا الفريدة لكل منها، وأفضل حالات الاستخدام لهذه الصمامات.

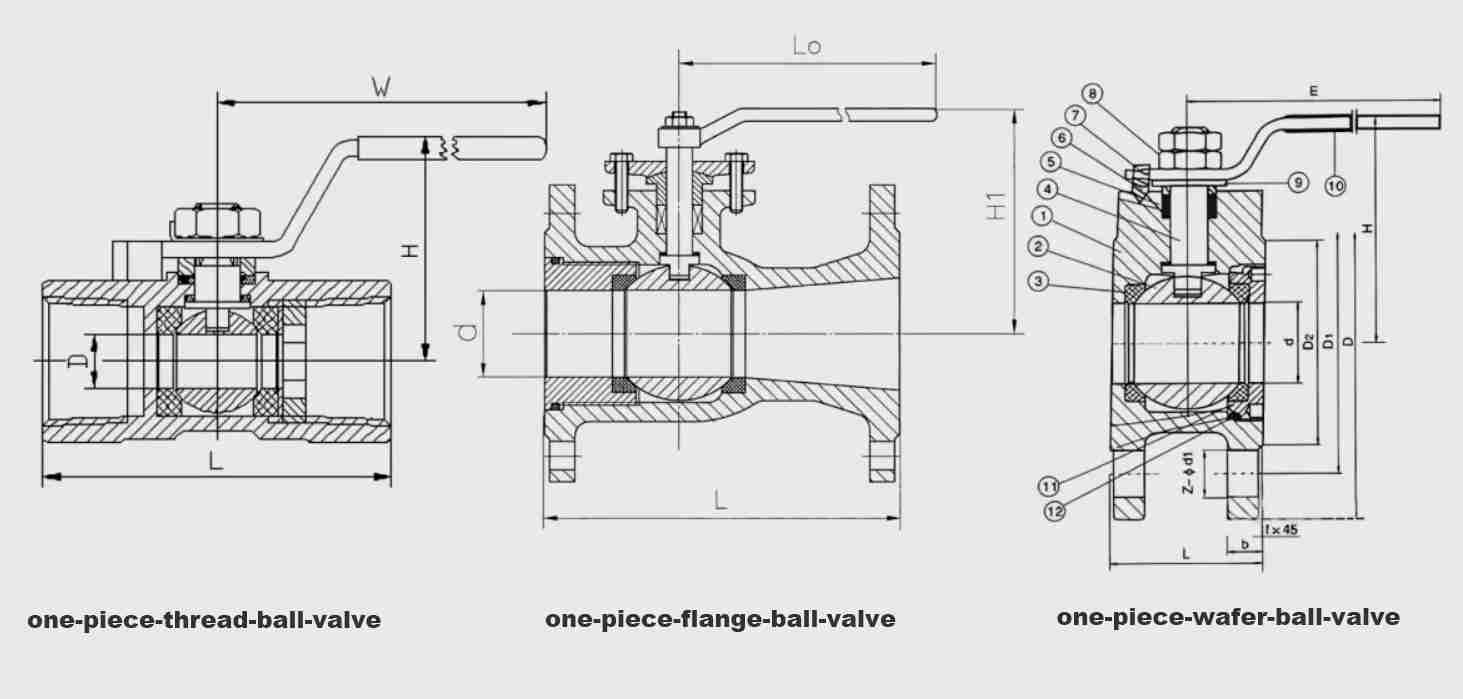

تركيب وخصائص الصمام الكروي أحادي القطعة

يتميّز الصمام الكروي أحادي القطعة بهيكل جسم متكامل، أي إن جسم الصمام يُصبّ كقطعة واحدة. يمنح هذا التصميم الصمام هيكلًا مدمجًا وخفيف الوزن، ويوفّر حلاً موفّرًا للمساحة للتحكم في التدفق. يتم تركيب القلب الكروي (Ball core) والمقعد (Seat) وساق الصمام (Stem) من جهة واحدة من جسم الصمام، مما يجعل عملية التجميع والصيانة ميسّرة. لكن بسبب مسار الجريان المحدود، يكون قطر المجرى في الصمام أحادي القطعة أصغر من قطر المجرى في الصمامات الكروية كاملة القطر (Full-bore)، مما يقيّد سعة التدفق ويجعله مناسبًا بشكل أساسي لتطبيقات الضغط المنخفض.

ومن المزايا الرئيسة للصمام الكروي أحادي القطعة كونه اقتصادي التكلفة. فهو يقدّم خيارًا أكثر توفيرًا مقارنة بالصمامات الكروية متعددة القطع، وهو ما يكون ذا فائدة خاصة في التطبيقات التي تكون فيها الميزانية عاملاً حاسمًا. يتوفر هذا النوع مع عدة طرق توصيل، بما في ذلك التوصيل الملولب (Threaded)، والمفلنج (Flanged)، والوجهي (Wafer)، مما يمنحه مرونة عالية في مختلف عمليات التركيب.

• التوصيل الملولب (Threaded Connection): يستخدم الصمام عادةً سنّ لولبي أنبوبي مخروطي بزاوية 55°، مما يضمن إحكام الإغلاق ومنع التسرب.

صمام كروي أحادي القطعة ملولب (One-Piece-Threaded-Ball-Valve)

• التوصيل المفلنج (Flanged Connection): يوفر التركيب بالمشابك الفلنجية سهولة في التركيب ويُستخدم بشكل شائع في الأنظمة الصناعية.

صمام كروي أحادي القطعة عالي الحرارة مفلنج (One-Piece High-Temperature-Flange-Ball-Valve)

• التوصيل الوجهي (Wafer Connection): بفضل طول الوجه القصير، يكون التوصيل الوجهي مثاليًا لأنظمة الأنابيب المدمجة حيث تكون المساحة محدودة.

صمام كروي أحادي القطعة وجهي (One-Piece-Wafer-Ball-Valve)

يُصنع الصمام الكروي أحادي القطعة من مواد متينة مثل الفولاذ المصبوب WCB وسبائك الفولاذ المقاوم للصدأ مثل CF8 وCF8M، مما يوفّر مقاومة عالية للتآكل ويضمن متانة في البيئات القاسية. وفي التطبيقات التي تنطوي على درجات حرارة عالية أو بخار، يمكن عزل جسم الصمام لتقليل فقدان الحرارة ومنع الأعطال الناتجة عن التمدد الحراري.

ومن الفوائد الأخرى للصمامات الكروية أحادية القطعة قدرتها على منع تسرب الوسط من جسم الصمام، خصوصًا عند استخدامها كصمامات للسوائل الحرارية أو صمامات لدرجات الحرارة العالية. هذا التصميم يقلل من مخاطر التسرب بين أجزاء جسم الصمام، وهي مشكلة يمكن أن تظهر في الصمامات الكروية ثنائية أو ثلاثية القطع. وغالبًا ما تُستخدم هذه الصمامات في أنظمة البخار وأنظمة زيت نقل الحرارة، وكذلك في التطبيقات التي يكون الوسط فيها عرضة للتبلور أو التصلب. ومن خلال استخدام مواد عزل مناسبة، يمكن للصمام الحفاظ على أداء مثالي عند نقل مثل هذه الموائع.

باختصار، يُعد الصمام الكروي أحادي القطعة حلاً بسيطًا وموثوقًا وذا تكلفة منخفضة لأنظمة الأنابيب ذات الضغط المنخفض. ورغم أنه قد لا يكون مناسبًا لمعدلات تدفق كبيرة أو تطبيقات الضغط العالي، إلا أنه يقدم ميزة قوية في البيئات الصغيرة والمحصورة. ومع تعدد خيارات التوصيل وتوافر مواد تصنيع متينة، يظل خيارًا ممتازًا للصناعات التي تحتاج إلى أداء موثوق مع حد أدنى من الصيانة.

تركيب وخصائص الصمام الكروي ثنائي القطعة

يتكوّن الصمام الكروي ثنائي القطعة من مكوّنين رئيسيين: جسم الصمام الأساسي (Main body) وجسم مساعد أو غطاء طرفي (End cap)، يتم ربطهما بواسطة اللولبة أو البراغي. يُستخدم هذا التركيب على نطاق واسع في العديد من التطبيقات الصناعية. بعد تركيب القلب الكروي والمقعد وساق الصمام داخل جسم الصمام الأساسي، يتم تثبيت الجسم المساعد معه، لتشكيل مجموعة صمام متينة وموثوقة.

من أهم خصائص الصمام الكروي ثنائي القطعة:

• ممر تدفق كامل القطر (Full-Bore Flow Passage): يُصمَّم القلب الكروي في الصمام ثنائي القطعة بممر جريان كامل القطر، أي أن القطر الداخلي للصمام مساوٍ لقطر الأنبوب المتصل به. يؤدي ذلك إلى مقاومة تدفق منخفضة وسعة تدفق كبيرة، مما يجعله مثاليًا للتطبيقات التي تتطلب معدلات تدفق عالية.

صمام كروي ثنائي القطعة ملولب (Two-Piece-Threaded-Ball-Valve)

• طرق التوصيل (Connection Types): يتوفر الصمام الكروي ثنائي القطعة بعدة أشكال من التوصيل، بما في ذلك لولبة داخلية، ولولبة خارجية، أو مزيج من الاثنين. غالبًا ما يستخدم سنّ أنبوبي مخروطي بزاوية 55° لتأمين أداء إحكام ممتاز، وتقليل احتمالية التسرب تحت الضغط.

صمام كروي ثنائي القطعة مفلنج (Two-Piece-Flange-Ball-Valve)

• التوصيلات المفلنجة (Flanged Connections): تُعد الصمامات الكروية ثنائية القطعة ذات التوصيلات الفلنجيّة من أكثر التركيبات شيوعًا في مختلف الصناعات. حيث توفّر المشابك الفلنجيّة اتصالاً قويًا وآمنًا مع خط الأنابيب، ما يجعل هذه الصمامات موثوقة في العديد من تطبيقات التحكم في التدفق.
• المرونة وسعة التدفق العالية (Versatility and High Flow Capacity): بفضل التصميم كامل القطر وخيارات التوصيل المتعددة، تقدّم الصمامات الكروية ثنائية القطعة مقاومة تدفق منخفضة وسعة تدفق عالية، مما يجعلها مناسبة لكلٍّ من أنظمة الضغط المنخفض والضغط المتوسط إلى العالي.

الصمام الكروي ثلاثي القطع: التركيب والخصائص

صمام كروي ثلاثي القطع ملولب (Three-Piece Threaded Ball Valve)

كما يوحي الاسم، يتكوّن الصمام الكروي ثلاثي القطع من ثلاثة مكوّنات أساسية: جسم صمام رئيسي وقطعتين طرفيتين مساعدتين. يوفّر هذا التركيب مزايا كبيرة من حيث سهولة الصيانة، وكفاءة التشغيل، والمرونة العالية. لنستعرض تصميمه وأهم خصائصه بمزيد من التفصيل.

نظرة عامة على التركيب (Structure Overview)

يتكوّن الصمام الكروي ثلاثي القطع من الأجزاء الرئيسية التالية:

• جسم الصمام الرئيسي (Main Valve Body): هو الجزء المركزي الذي يحتوي على القلب الكروي وساق الصمام، وهو المسؤول الأساسي عن تحقيق التحكم في التدفق داخل النظام.
• الأجسام الطرفية المساعدة (Auxiliary Valve Bodies / End Caps): يتم توصيل هذين الجزأين بجسم الصمام الرئيسي بواسطة البراغي لتشكيل مجموعة الصمام الكاملة. وتُعد هذه الأجزاء ضرورية لربط الصمام بخط الأنابيب، كما يمكن فكّها لأعمال الصيانة دون الحاجة إلى إزالة الصمام بالكامل من الخط.
• القلب الكروي (Ball Core): الكرة الداخلية للصمام التي تتحكم في مرور الوسط عبر الصمام. عادةً ما تكون بتصميم كامل القطر، لتوفير أعلى سعة تدفق مع أقل مقاومة ممكنة.
• الحلقات والمقاعد (Seals and Seats): عناصر الإحكام التي تضمن إغلاقًا محكمًا، وتمنع التسرب حتى تحت ظروف الضغط العالي أو تغيّر درجات الحرارة.

الخصائص الأساسية (Key Characteristics)

• تصميم كامل القطر (Full-Bore Design): يشبه الصمام الكروي ثلاثي القطع في ذلك الصمام ثنائي القطعة، إذ يتبنى ممر جريان كامل القطر يسمح بمعدلات تدفق عالية مع انخفاض محدود في الضغط عبر الصمام، وهذا ما يجعله مناسبًا للأنظمة التي تتطلب كفاءة عالية في نقل الموائع.

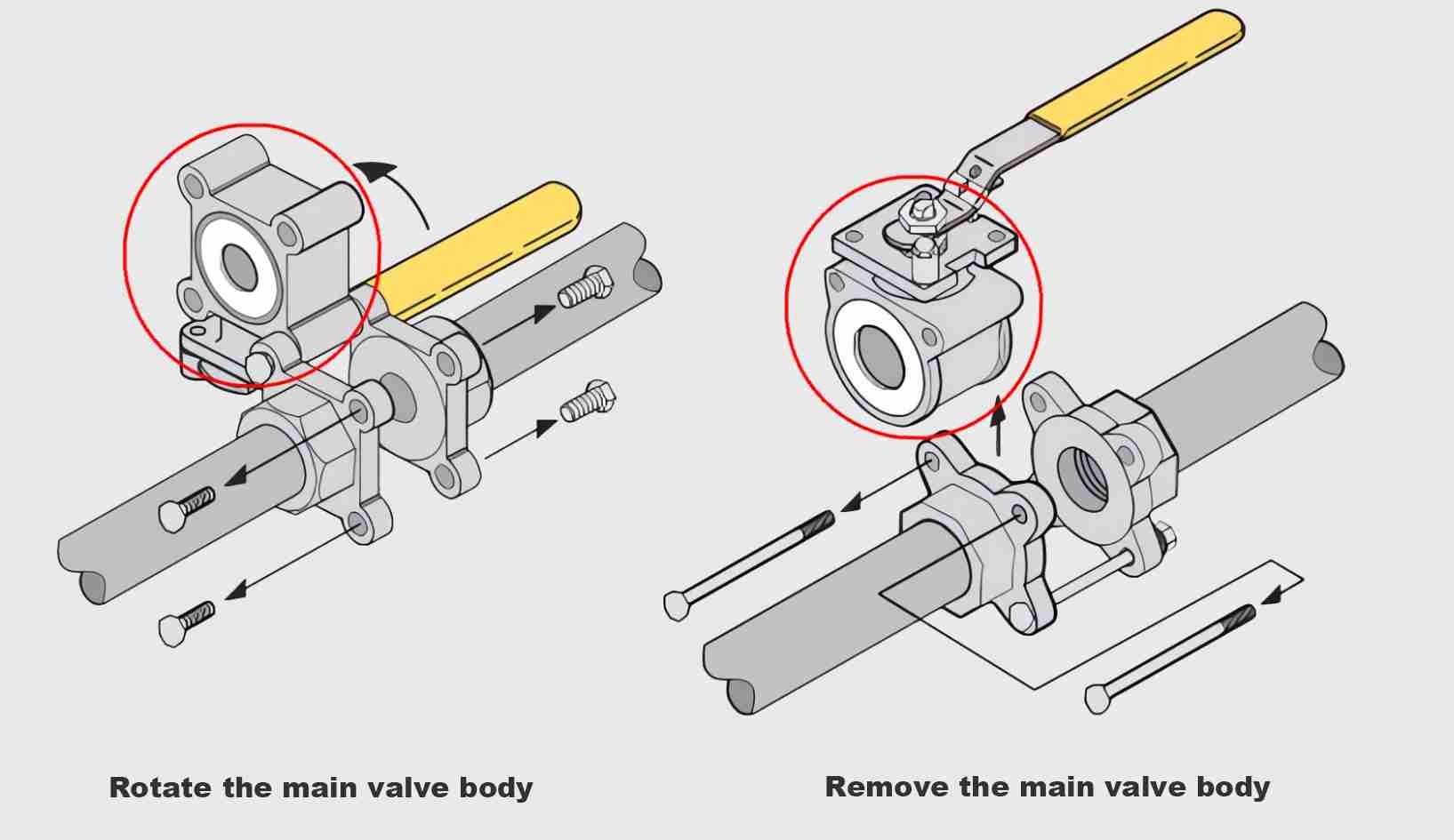

• سهولة الصيانة (Maintenance Convenience): تُعد سهولة الصيانة من أبرز مزايا الصمام الكروي ثلاثي القطع. إذ يمكن فكّ الجسم الرئيسي عن طريق فك البراغي التي تربطه بالقطع الطرفية، ما يسمح باستبدال المكونات الداخلية مثل المقاعد وحلقات الإحكام، دون الحاجة إلى إزالة الصمام بالكامل من خط الأنابيب.
• مرونة التوصيل (Connection Flexibility): يدعم الصمام الكروي ثلاثي القطع عدة أنواع من التوصيل:
  • التوصيل الملولب (Threaded Connections): سواءً لولبة داخلية أو خارجية، وغالبًا ما تكون بسنّ أنبوبي مخروطي بزاوية 55° لتحسين أداء الإحكام.

صمام كروي ثلاثي القطع بلحام تناكبي (Three-Piece-Butt-Weld-Ball-Valve)

• • التوصيل الملحوم (Welded Connections): يمكن لحام هذه الصمامات في خط الأنابيب، إما بلحام تناكبي (Butt-weld) أو لحام سوكيت (Socket-weld)، ما يوفر اتصالاً قويًا وخاليًا من التسرب.

صمام كروي ثلاثي القطع بلحام ممتد (Three-Piece-Extended-Welding-Ball-Valve)

• • وصلات لحام ممتدة (Extended Welding Connections): في التطبيقات ذات درجات الحرارة العالية، تساعد الوصلات الملحومة الممتدة في حماية حلقات الإحكام وساق الصمام من التأثير الحراري أثناء عملية اللحام، وتقلل من تعقيد التركيب.
• سهولة التركيب (Ease of Installation): يسهّل التصميم ثلاثي القطع عمليات التركيب، خاصةً عند استخدام التوصيل الملحوم أو الملولب. كما تساعد الوصلات الملحومة الممتدة في الحفاظ على سلامة الأجزاء أثناء عمليات اللحام ذات الحرارة العالية، مثل أنظمة البخار أو الأنظمة ذات الضغط المرتفع.
• المتانة وأداء الإحكام (Durability and Sealing Performance): عادةً ما توفر الصمامات الكروية ثلاثية القطع قدرة عالية على الإحكام، وتناسب التعامل مع مجموعة واسعة من الموائع، بما في ذلك الموائع عالية الضغط ومرتفعة الحرارة والمتآكلة. يضمن هيكلها القوي عمر خدمة طويل وتشغيلًا موثوقًا.
• مجالات الاستخدام (Applications): نظرًا لمرونتها وسهولة صيانتها وقابليتها للتكيّف، تُستخدم الصمامات الكروية ثلاثية القطع على نطاق واسع في صناعات مثل المعالجة الكيميائية، والنفط والغاز، ومعالجة المياه، وصناعة الأغذية والمشروبات. وتكون ذات قيمة خاصة في الأنظمة التي تتطلب صيانة أو فحصًا دوريًا، أو التي تحتاج إلى كفاءة عالية في التدفق.

باختصار، يُعد الصمام الكروي ثلاثي القطع خيارًا عالي الكفاءة وسهل الصيانة لأنظمة التحكم في الموائع، إذ يوفّر إحكامًا قويًا، وسهولة في الصيانة، ومرونة كبيرة في طرق التوصيل. كما أن تصميمه كامل القطر وإمكانية فكّ الجسم المركزي يجعلانه حلاً موثوقًا ودائمًا لمجموعة واسعة من التطبيقات الصناعية.

مقارنة تفصيلية بين الصمام الكروي أحادي القطعة وثنائي القطعة وثلاثي القطع

التصميم والبناء (Design and Construction)

الخاصية	صمام كروي أحادي القطعة	صمام كروي ثنائي القطعة	صمام كروي ثلاثي القطع
مكوّنات الجسم	جسم واحد صلب متكامل	جسم رئيسي + غطاء طرفي واحد	جسم رئيسي + غطائي طرف
سهولة الصيانة	غير قابل للإصلاح عمليًا	سهولة صيانة متوسطة	سهولة عالية في الفكّ والإصلاح
التكلفة	منخفضة	متوسطة	مرتفعة
مرونة التطبيق	منخفضة	متوسطة	مرتفعة
نقاط التسرب المحتملة	غير موجودة تقريبًا في جسم الصمام	أقل، لكن ممكنة في نقاط الربط	أكثر من جسم واحد، لكن الروابط أكثر أمانًا عند التصميم الجيد

المزايا والعيوب (Advantages and Disadvantages)

نوع الصمام	المزايا	العيوب
صمام كروي أحادي القطعة	– تكلفة منخفضة – تصميم بسيط ومدمج – نقاط تسرب أقل بسبب الجسم الصلب المتكامل	– غير قابل تقريبًا للإصلاح؛ عند التلف يجب استبدال الصمام بالكامل – محدود في تطبيقات الضغط المنخفض وسعات التدفق الأصغر
صمام كروي ثنائي القطعة	– أسهل في الصيانة من التصميم أحادي القطعة – يمكن فكّه للتنظيف أو الإصلاح – مثالي لأنظمة الضغط المتوسط	– تجميع أكثر تعقيدًا مقارنة بالصمام أحادي القطعة – تكلفة أعلى قليلًا من الصمامات أحادية القطعة
صمام كروي ثلاثي القطع	– سهولة كبيرة في الفكّ للصيانة والتنظيف أو استبدال المكونات الداخلية – مرونة عالية، مناسب لتطبيقات الضغط والحرارة العالية والموائع المتآكلة – يقلل زمن التوقف عن التشغيل لأن الصيانة لا تتطلب إيقاف خط الأنابيب بالكامل	– أعلى تكلفة أولية بين الأنواع الثلاثة – هيكل أكبر حجمًا وأكثر تعقيدًا

أفضل حالات الاستخدام (Best Use Cases)

• الصمام الكروي أحادي القطعة: الأنسب لتطبيقات الضغط المنخفض مثل السباكة المنزلية أو الأنظمة البسيطة التي لا يُتوقع خضوع الصمام فيها لصيانة متكررة. ومن أمثلتها التحكم في تدفق المياه في الأنظمة غير الحرجة.
• الصمام الكروي ثنائي القطعة: يُستخدم بشكل شائع في التطبيقات الصناعية ذات الضغط المتوسط، مثل أنظمة التكييف (HVAC) أو أنظمة العمليات متوسطة الحجم. يوفر توازنًا جيدًا بين التكلفة وإمكانية الصيانة.
• الصمام الكروي ثلاثي القطع: مثالي لتطبيقات الضغط العالي ودرجات الحرارة المرتفعة أو الموائع المتآكلة، مثل صناعات النفط والغاز، والمعالجة الكيميائية، ومحطات معالجة المياه. قدرته على الصيانة دون إيقاف خط الأنابيب تجعله خيارًا ممتازًا للأنظمة الحرجة.

فيما يلي فيديو إرشادي يشرح الفروق بين الصمامات الكروية أحادية وثنائية وثلاثية القطع:

https://www.youtube.com/watch?v=5EYRCLOP0X8

اختيار الصمام الكروي المناسب لتطبيقك

يعتمد اختيار الصمام الكروي المناسب على عدة عوامل، تشمل متطلبات الضغط في التطبيق، والحاجة إلى الصيانة، والميزانية الإجمالية. وفيما يلي إطار سريع لاتخاذ القرار:

• إذا كانت التكلفة هي الأولوية الأساسية، وكنت تتعامل مع أنظمة ضغط منخفض، فإن الصمام الكروي أحادي القطعة قد يكون الخيار الأفضل.
• بالنسبة لأنظمة الضغط المتوسط التي تتطلب صيانة دورية بين الحين والآخر، يوفر الصمام الكروي ثنائي القطعة توازنًا جيدًا بين التكلفة والقابلية للصيانة.
• أما لتطبيقات الضغط العالي ذات المتطلبات التشغيلية العالية، حيث تُعد سهولة الصيانة أمرًا حاسمًا، فيكون الصمام الكروي ثلاثي القطع هو الخيار الأنسب.

الخلاصة (Conclusion)

ختامًا، يُعد فهم الفروق بين الصمامات الكروية أحادية القطعة، وثنائية القطعة، وثلاثية القطع أمرًا أساسيًا لاختيار الصمام المناسب لتطبيقك الخاص. لكل تصميم مزايا وحدود مميزة تعتمد على عوامل مثل التكلفة، وسهولة الصيانة، ومدى ملاءمته لضغوط التشغيل المختلفة وظروف الجريان. الصمامات الكروية أحادية القطعة اقتصادية ومدمجة، ما يجعلها مثالية لأنظمة الضغط المنخفض، لكنها غير قابلة عمليًا للإصلاح ومحدودة الوظيفة. الصمامات الكروية ثنائية القطعة توفر مرونة أكبر وسهولة في الصيانة، وتناسب أنظمة الضغط المتوسط، لكنها تأتي بتكلفة أعلى قليلًا وتركيب أكثر تعقيدًا مقارنة بالنوع أحادي القطعة. أما الصمامات الكروية ثلاثية القطع فتقدّم أعلى درجات المرونة والمتانة وسهولة الصيانة، ما يجعلها مثالية لبيئات الضغط العالي ودرجات الحرارة المرتفعة أو الموائع المتآكلة، مع الأخذ بالاعتبار ارتفاع التكلفة الأولية وتعقيد التصميم. من خلال تقييم هذه العوامل، يمكن للمهندسين وصنّاع القرار اختيار حلّ يوازن بين الأداء، واحتياجات الصيانة، والجدوى الاقتصادية بحسب متطلبات التشغيل المحددة لديهم.
