تُعد الصمامات الصناعية مكوّنات أساسية للتحكم في تدفّق الموائع داخل مختلف الأنظمة. وعلى الرغم من أن هذه الصمامات قد تبدو سليمة من الخارج، فإنها قد تُطوِّر فجأة تسربات أو تشققات تؤدي إلى اضطرابات تشغيلية ومخاطر تتعلق بالسلامة. وغالباً ما تُعزى مثل هذه الأعطال إلى التآكل بين الحبيبات، وهو شكل خفي ولكنه مدمِّر من التآكل يَمسّ سلامة المكوّنات المعدنية من الداخل.

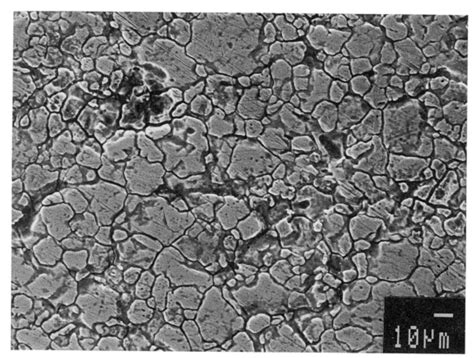

ما هو التآكل بين الحبيبات؟

المصدر: uscorrosion

يُعد التآكل بين الحبيبات (Intergranular Corrosion – IGC) شكلاً موضعياً من التآكل يحدث على طول حدود الحبيبات في المعادن، مما يؤدي إلى تدهور الخواص الميكانيكية في حين يبقى معظم جسم المادة ظاهرياً غير متأثر.


وتُعد هذه الظاهرة مقلقة بشكل خاص في الفولاذ المقاوم للصدأ الأوستنيتي، مثل الدرجتين 304 و316.

آلية حدوث التآكل بين الحبيبات

عندما يتعرّض الفولاذ المقاوم للصدأ الأوستنيتي لدرجات حرارة تتراوح تقريباً بين 450°م و850°م (842°ف إلى 1562°ف)، يتفاعل الكروم مع الكربون مكوِّناً كربيدات الكروم على حدود الحبيبات.


تؤدي هذه العملية إلى استنزاف الكروم من المناطق المجاورة لحدود الحبيبات، مما يقلّل من مقاومة هذه المناطق للتآكل.


تصبح المناطق المنزوعة الكروم أنودية مقارنةً بداخل الحبيبات، ما يؤدي إلى تآكل موضعي عند تعرّضها لبيئات تآكلية.

المواد المعرّضة للتآكل بين الحبيبات

يُعتبر الفولاذ المقاوم للصدأ الأوستنيتي، وخاصة الدرجتين 304 و316، من أكثر المواد عرضة للتآكل بين الحبيبات بسبب تركيبهما الكيميائي وبنيتهما المجهرية.


إن وجود الكربون والتعرّض لدرجات حرارة التحسيس أثناء عمليات مثل اللحام يزيد من قابلية هذه المواد للتآكل بين الحبيبات.

لماذا تكون الصمامات معرّضة بشكل خاص للتآكل بين الحبيبات؟

تعمل الصمامات الصناعية في بيئات غالباً ما تعرّضها لظروف مواتية لحدوث التآكل بين الحبيبات (IGC).

تساهم عدة عوامل في زيادة قابليتها للتآكل:

البيئات ذات درجات الحرارة العالية

تعمل الصمامات كثيراً في ظروف ذات درجات حرارة مرتفعة، مثل محطات توليد الطاقة ومنشآت المعالجة الكيميائية.


إن التعرّض لدرجات حرارة تتراوح تقريباً بين 425°م و870°م (797°ف إلى 1598°ف) يمكن أن يؤدي إلى تكوّن كربيدات الكروم على حدود الحبيبات في الفولاذ المقاوم للصدأ، مما يطلق عملية التآكل بين الحبيبات.

اللحام في التصنيع والصيانة

يُعد اللحام جزءاً أساسياً من تصنيع الصمامات وأعمال الصيانة عليها.


إلا أن حرارة اللحام يمكن أن تتسبب في ترسيب كربيدات الكروم عند حدود الحبيبات، ما يؤدي إلى استنزاف الكروم في تلك المناطق وتقليل مقاومتها للتآكل.


تُعرف هذه الظاهرة باسم “التحسيس” (Sensitization)، وهي تجعل الصمامات أكثر عرضة للتآكل بين الحبيبات.

البيئات الحمضية والغنية بالكلوريدات

كثيراً ما تتعرّض الصمامات في صناعات المعالجة الكيميائية والبيئات البحرية لموائع حمضية وأيونات الكلوريد.


وتفاقم هذه البيئات التآكل بين الحبيبات وأنواع التآكل الأخرى مثل تكسير الإجهاد الناتج عن التآكل والتنقر، خاصة في الفولاذ المقاوم للصدأ الأوستنيتي مثل 304 و316.

الأسباب الرئيسية للتآكل بين الحبيبات

المصدر: SSINA

ينشأ التآكل بين الحبيبات (IGC) نتيجة عوامل محددة تقوّض سلامة المكوّنات المعدنية، لا سيما في الصمامات الصناعية.

تشمل الأسباب الرئيسية ما يلي:

عمليات اللحام

أثناء عمليات اللحام يمكن أن يبقى المعدن ضمن نطاق حرارة التحسيس، تقريباً بين 450°م و850°م (842°ف إلى 1562°ف)، لفترة زمنية معينة.


يؤدي هذا التعرّض إلى ترسيب كربيدات الكروم عند حدود الحبيبات، مما يستنزف الكروم من هذه المناطق ويقلّل مقاومتها للتآكل.


يؤثر كل من زمن التعرّض ومعدل التبريد بشكل كبير في درجة التحسيس وشدة التآكل بين الحبيبات الناتج عنه.

التركيب الكيميائي للمادة

تكون الفولاذات المقاومة للصدأ ذات المحتوى الأعلى من الكربون أكثر عرضة للتآكل بين الحبيبات.


إذ يتحد الكربون بسهولة مع الكروم لتكوين كربيدات الكروم أثناء التعرّض الحراري، خاصة ضمن نطاق حرارة التحسيس.


تؤدي هذه التفاعلات إلى استنزاف الكروم عند حدود الحبيبات، مما يضعف مقاومة الفولاذ للتآكل.

ظروف التشغيل

تكون الصمامات التي تعمل في بيئات ذات درجات حرارة مرتفعة لفترات زمنية طويلة أكثر عرضة للتآكل بين الحبيبات.


فالتعرّض الطويل لدرجات حرارة تتراوح بين 450°م و850°م يمكن أن يؤدي إلى تكوّن كربيدات الكروم، وخاصة في البيئات الصناعية التي تُعد هذه الظروف فيها شائعة.

عواقب تجاهل التآكل بين الحبيبات

المصدر: Steel Fabrication Services

يمكن أن يؤدي تجاهل التآكل بين الحبيبات (IGC) في الصمامات الصناعية إلى عواقب خطيرة تُقوِّض سلامة النظام وكفاءة التشغيل:

الضعف البنيوي وفقدان المقاومة الميكانيكية

يهاجم التآكل بين الحبيبات حدود الحبيبات في المعادن، مما يؤدي إلى انفصال الحبيبات الواحدة عن الأخرى.


ويسبب هذا التدهور فقداناً في المقاومة الميكانيكية والسلامة البنيوية، بحيث تصبح الصمامات غير قادرة على تحمّل ضغوط التشغيل.

زيادة احتمال فشل الصمام بشكل مفاجئ

مع تقدم التآكل بين الحبيبات، تصبح الصمامات المتأثرة أكثر عرضة لحدوث أعطال مفاجئة، بما في ذلك التشقق والتسرّب.


ويمكن لمثل هذه الأعطال غير المتوقعة أن تعطل العمليات الصناعية وتتسبب في مخاطر كبيرة تتعلق بالسلامة.

التبعات الاقتصادية

تكون الآثار المالية للتآكل بين الحبيبات كبيرة.


ففشل الصمامات يفرض توقفات غير مخططة في التشغيل، مما يؤدي إلى خسائر في الإنتاج.


كما أن إصلاح الصمامات التالفة أو استبدالها يترتب عليه تكاليف إضافية.


إضافة إلى ذلك، فإن تسرب المواد الخطرة نتيجة فشل الصمام يمكن أن يُسبب تلوثاً بيئياً ويشكّل مخاطر صحية جسيمة للعاملين، مما يزيد من التكاليف والمسؤوليات القانونية.

كيفية الكشف عن التآكل بين الحبيبات

يُعد تحديد التآكل بين الحبيبات (IGC) في الصمامات الصناعية أمراً بالغ الأهمية للحفاظ على سلامة النظام ومنع الأعطال.

تشمل طرق الكشف ما يلي:

طرق الاختبار غير الإتلافي

• الاختبار بالموجات فوق الصوتية (UT):

  يستخدم موجات صوتية عالية التردد للكشف عن العيوب الداخلية وتغيرات سماكة الجدار. وتوفّر تقنية المصفوفة الطورية بالموجات فوق الصوتية (PAUT) صوراً تفصيلية تساعد على الكشف المبكر عن التآكل بين الحبيبات.


• اختبار تيارات الدوامة (ECT):

  يعتمد على الحث الكهرومغناطيسي لتحديد العيوب السطحية والقريبة من السطح، وهو فعّال في الكشف عن العلامات المبكرة للتآكل أو فقدان المادة في خطوط الأنابيب والغلايات والخزانات.


• تسرّب الفيض المغناطيسي (MFL):

  يُستخدم للكشف عن التآكل والتنقر في الهياكل الفولاذية من خلال رصد حقول الفيض المتسربة من المناطق التي تعاني من فقدان في المعدن.


التحليل المعدني لترسيب الكربيدات

يتضمن هذا التحليل فحص عينات من مادة الصمام تحت المجهر لتحديد كربيدات الكروم المترسبة عند حدود الحبيبات، ما يوفّر دليلاً مباشراً على وجود التآكل بين الحبيبات.

علامات يجب مراقبتها أثناء الصيانة الدورية للصمامات

• المؤشرات البصرية:

  تحقّق من وجود صدأ أو تغيّر في اللون أو تنقر على أسطح الصمامات.


• التسرّب:

  افحص وجود أي علامات للتسرّب حول حشوات الصمام ونقاط التوصيل.


• سلاسة التشغيل:

  تأكد من أن الصمامات تعمل بسلاسة دون الحاجة إلى قوة مفرطة أو مقاومة غير طبيعية أثناء الفتح أو الإغلاق.


استراتيجيات فعّالة لمنع التآكل بين الحبيبات

يُعد تنفيذ استراتيجيات فعّالة أمراً أساسياً لمنع التآكل بين الحبيبات (IGC) في الصمامات الصناعية.

تشمل أهم الأساليب ما يلي:

أفضل ممارسات اختيار المواد

• استخدام درجات منخفضة الكربون (304L، 316L):

  إن اختيار فولاذ مقاوم للصدأ منخفض الكربون مثل 304L أو 316L يقلل من تكوّن كربيدات الكروم، وبالتالي يحدّ من خطر التآكل بين الحبيبات.


• النظر في استخدام الفولاذات المُثبّتة (مثل 321، 347):

  تحتوي الفولاذات المقاومة للصدأ المُثبّتة، مثل الدرجتين 321 و347، على عناصر مثل التيتانيوم أو النيوبيوم التي تُكوِّن الكربيدات بشكل تفضيلي، مما يمنع استنزاف الكروم عند حدود الحبيبات.


حلول المعالجة الحرارية

• المعالجة الحرارية بالحل (Solution Annealing):

  تسخين الفولاذ المقاوم للصدأ إلى درجات حرارة مرتفعة (عادة في حدود 1060°م إلى 1120°م) يتبعه تبريد سريع يذيب كربيدات الكروم ويعيد توزيع الكروم بشكل متجانس، مما يعزّز مقاومة التآكل.


• تقنيات التبريد السريع (التقسية بالتبريد):

  يُستخدم التبريد السريع، مثل التبريد بالماء، بعد المعالجة الحرارية بالحل لمنع بقاء المعدن ضمن نطاق حرارة التحسيس التي يُحتمل فيها ترسيب الكربيدات.


تقنيات اللحام لتقليل المخاطر

• التحكم في مدخل الحرارة:

  يساعد استخدام عمليات لحام ذات مدخل حراري منخفض، مثل لحام التنجستن في جو خامل (TIG)، على التحكم في كمية الحرارة وتقليل الزمن الذي يقضيه المعدن ضمن نطاق حرارة التحسيس، وبالتالي الحد من ترسيب الكربيدات.


• المعالجة الحرارية بعد اللحام (PWHT):

  يساعد تطبيق المعالجات الحرارية المناسبة بعد اللحام على إذابة الكربيدات المتكوّنة وتخفيف الإجهادات المتبقية، مما يعيد للصـلب مقاومته للتآكل.


نصائح تشغيل وصيانة

• تجنّب التعرّض الطويل لدرجات حرارة التحسيس:

  إن وضع بروتوكولات تشغيلية تقلّل من الزمن الذي تقضيه الصمامات ضمن نطاق درجات الحرارة التي تعزز التحسيس (تقريباً بين 425°م و870°م) يمكن أن يحد بشكل كبير من خطر التآكل بين الحبيبات.


• عمليات تفتيش دورية في البيئات التآكلية:

  إن تنفيذ جداول صيانة دورية تتضمن فحص علامات التآكل، خاصة في البيئات ذات الحموضة العالية أو المحتوى المرتفع من الكلوريدات، يضمن الكشف المبكر عن التآكل بين الحبيبات واتخاذ إجراءات الحد منه.


الأسئلة الشائعة (FAQs)

1. هل يمكن أن يحدث التآكل بين الحبيبات في الفولاذ المقاوم للصدأ الدوبلكس؟

نعم، يمكن أن يتعرّض الفولاذ المقاوم للصدأ الدوبلكس، الذي يحتوي على طورين أوستنيتي وفيريتي، للتآكل بين الحبيبات (IGC).


يحدث ذلك عادةً عندما يتعرّض المعدن لدرجات حرارة تتراوح تقريباً بين 500°م و800°م، مما يؤدي إلى ترسيب أطوار بين فلزية تجعل الفولاذ أكثر قابلية للتآكل بين الحبيبات.

2. ما المدة اللازمة للمعالجة الحرارية بالحل لاستعادة مقاومة التآكل؟

تعتمد مدة المعالجة الحرارية بالحل على عوامل مثل سماكة المادة وتركيبها الكيميائي.


فعلى سبيل المثال، يُوصى غالباً بزمن معالجة لا يقل عن ساعة واحدة لكل بوصة من السُمك من أجل تجانس مناطق اللحام واستعادة مقاومة التآكل في الفولاذ المقاوم للصدأ الأوستنيتي.

3. هل الصمامات المصنوعة من معادن غير الفولاذ المقاوم للصدأ محصّنة ضد التآكل بين الحبيبات؟

لا، الصمامات المصنوعة من معادن غير الفولاذ المقاوم للصدأ ليست محصّنة بطبيعتها ضد التآكل بين الحبيبات.


فعلى الرغم من ارتباط التآكل بين الحبيبات غالباً بالفولاذ المقاوم للصدأ نتيجة ترسيب كربيدات الكروم، إلا أن سبائك أخرى – بما في ذلك بعض سبائك الألمنيوم وسبائك النيكل – يمكن أن تكون معرّضة أيضاً تحت ظروف معينة، مثل التعرّض لدرجات حرارة التحسيس أو البيئات التآكلية الشديدة.

الخلاصة

يشكّل التآكل بين الحبيبات (IGC) تهديداً كبيراً لسلامة وعمر الخدمة للصمامات الصناعية، لكنه قابل للإدارة بشكل فعّال من خلال اختيار المواد المناسبة، والتحكّم في عمليات اللحام، وتطبيق برامج المعالجة الحرارية الصحيحة. إن اختيار فولاذات مقاومة للصدأ منخفضة الكربون أو مُثبّتة مثل 304L، 316L، 321 و347 يقلّل من تكوّن الكربيدات، بينما تساعد المعالجة الحرارية بالحل والمعالجة الحرارية بعد اللحام على إعادة توزيع الكروم واستعادة مقاومة التآكل. ولحماية أنظمتك من الأعطال المرتبطة بالتآكل بين الحبيبات، يُنصح بالتواصل مع Tanggong Valve Group لاستكشاف خيارات الصمامات المصممة لتحقيق أعلى مستويات المتانة والأداء.
