يمكن أن يؤدي احتجاز الهواء داخل أنظمة الأنابيب إلى العديد من المشكلات، بما في ذلك تعطل المضخات، وانخفاض الضغط، وحدوث ظاهرة الطرق المائي. فعلى سبيل المثال، يحدث الطرق المائي عندما يُغلق صمام ما بشكل مفاجئ، مما يسبب موجة ضغط قد تُلحِق الضرر بالأنابيب والمعدات. هنا يظهر الدور الحاسم لصمامات تنفيس الهواء، إذ تساعد على طرد الهواء المحبوس ومنع هذه الاضطرابات. هل سبق أن واجهت توقفاً مفاجئاً للمضخة، أو انخفاضاً غير مبرر في الضغط، أو سمعت أصوات طرق عالية داخل الأنابيب؟ قد تكون هذه الأعراض ناتجة عن الهواء الذي يُحدِث فوضى داخل نظام الأنابيب لديك، ويمكن لصمامات تنفيس الهواء أن تساعد في إعادة التوازن إلى النظام.

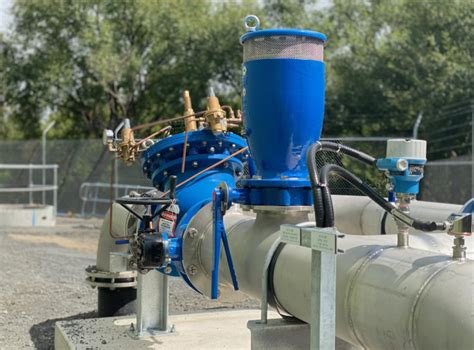

المصدر: Bermad

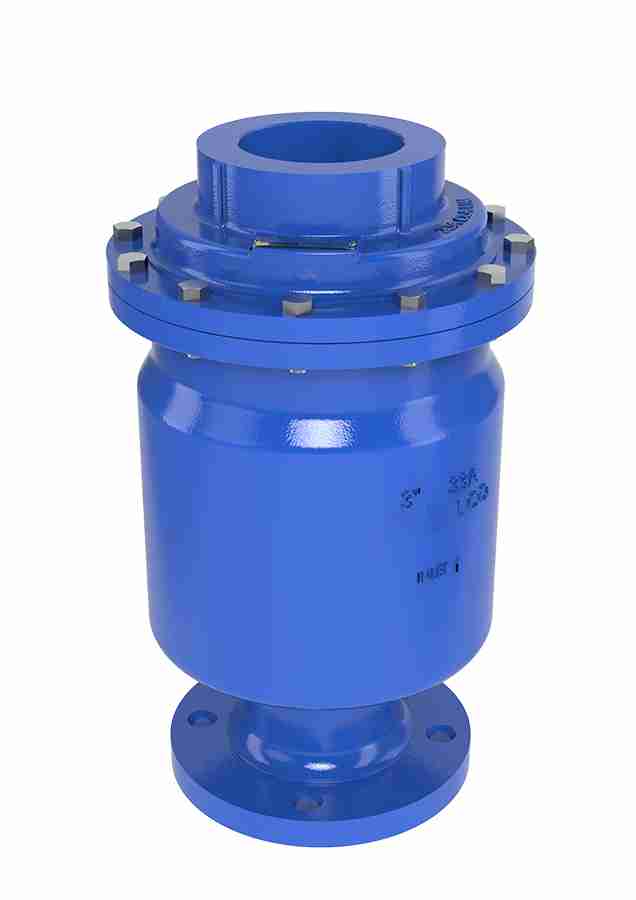

ما هو صمام تنفيس الهواء؟

صمام تنفيس الهواء هو جهاز متخصص مصمم لطرد الهواء والغازات المتراكمة تلقائياً من نظام الأنابيب. ومن خلال تحرير جيوب الهواء المحبوس، يضمن الصمام تشغيل النظام بسلاسة وكفاءة، ويُسهم في منع مشكلات مثل انخفاض معدلات التدفق، وحدوث الطرق المائي، واحتمال تضرر المعدات.

أنواع صمامات الهواء

• صمامات تنفيس الهواء (Air Release Valves): تُزوَّد هذه الصمامات بفتحات (أوريفيس) صغيرة، وتُستخدم أساساً لطرد كميات صغيرة من الهواء المتراكم أثناء التشغيل الطبيعي للنظام. تُركَّب عادةً عند النقاط العالية من خط الأنابيب حيث يتجمع الهواء بشكل طبيعي.
• صمامات الهواء/الفراغ (Air/Vacuum Valves): صُمِّمت هذه الصمامات للتعامل مع كميات كبيرة من الهواء، وهي ضرورية خلال مراحل تعبئة الخط وتفريغه. فهي تمنع تكوّن الفراغ الذي قد يؤدي إلى انهيار الأنبوب، كما تسمح بالتنفيس السريع للهواء خلال بدء تشغيل النظام.
• صمامات الهواء المركبة (Combination Air Valves): كما يشير اسمها، تجمع هذه الصمامات بين وظائف صمامات تنفيس الهواء وصمامات الهواء/الفراغ. فهي صمامات متعددة الاستخدامات يمكنها التعامل مع طرد الجيوب الهوائية الصغيرة أثناء التشغيل العادي، وكذلك إدخال كميات كبيرة من الهواء أثناء عمليات التعبئة والتفريغ.

لماذا يُعد الهواء مشكلة في أنظمة الأنابيب؟

يمكن أن يُسبب الهواء المحبوس في أنظمة الأنابيب اضطراباً كبيراً في التدفق والكفاءة والسلامة. فعندما يتراكم الهواء عند النقاط العالية في خط الأنابيب، تُنشَأ جيوب هوائية تعيق مرور السائل بسلاسة. يؤدي هذا الانسداد إلى زيادة الفاقد في الضغوط (Head Loss)، وانخفاض كفاءة النظام، وإمكانية تكوّن تيارات عالية السرعة قد تكون خطرة.

المخاطر المرتبطة بتراكم الهواء

• الطرق المائي (Water Hammer): يمكن أن يُسهم الهواء المحبوس في حدوث ظاهرة الطرق المائي، وهي موجة ضغط ناتجة عن إيقاف السائل المتحرك أو تغيير اتجاهه بشكل مفاجئ. قد تؤدي هذه الظاهرة إلى صدور أصوات طرق عالية، وفي الحالات الشديدة إلى تلف الأنابيب والمعدات.
• التآكل: وجود الهواء، وخاصة الأكسجين، داخل النظام يمكن أن يؤدي إلى تآكل المكوّنات المعدنية. ويُضعِف هذا التآكل السلامة الهيكلية للأنابيب والملحقات، مما يتسبب في حدوث تسربات واحتمال فشل في النظام.
• هدر الطاقة: تقلل الجيوب الهوائية من مساحة المقطع العرضي الفعالة للأنبوب، فيضطر السائل إلى التسارع عند المرور خلال هذه المناطق. تؤدي هذه السرعات العالية إلى زيادة استهلاك الطاقة وارتفاع تكاليف التشغيل.

كيف تعمل صمامات تنفيس الهواء؟

آلية عمل صمام تنفيس الهواء

تعمل صمامات تنفيس الهواء كـ«مصائد هواء» عند أعلى نقاط خط الأنابيب حيث يتجمع الهواء بشكل طبيعي. صُمِّمت هذه الصمامات لطرد الهواء المحبوس تلقائياً، بما يضمن تشغيل النظام بسلاسة وكفاءة.

تتم دورة تشغيل صمام تنفيس الهواء على النحو التالي:

1. تراكم الهواء: مع استمرار تشغيل خط الأنابيب، يرتفع الهواء إلى أعلى النقاط ويدخل إلى داخل الصمام.
2. تفعيل الصمام: يؤدي تراكم الهواء إلى خفض مستوى السائل داخل الصمام، مما يتسبب في هبوط العوامة. عندها ينفتح الصمام، ما يسمح بخروج الهواء المحبوس إلى الجو.
3. الإغلاق (الإحكام): بعد تحرير الهواء، يرتفع مستوى السائل مرة أخرى، فترتفع العوامة، وتُعيد إغلاق فتحة الصمام بإحكام، وبذلك يُعاد الإحكام ومنع التسرب.

أفضل ممارسات التركيب

يُعَد التركيب الصحيح لصمامات تنفيس الهواء أمراً حاسماً لضمان كفاءتها في العمل:

• التركيب الرأسي: يُركَّب الصمام بشكل رأسي عند أعلى نقطة في خط الأنابيب لضمان جمع الهواء وتنفيسه بدقة.
• صمام العزل (Shut-Off Valve): يوصى بتركيب صمام عزل أسفل صمام تنفيس الهواء، ما يسهّل عملية عزل الصمام أثناء الصيانة أو الفحص، ويمنع حدوث اضطرابات محتملة في النظام.

للاطلاع على عرض بصري يوضّح كيفية عمل صمامات تنفيس الهواء، قد يكون الفيديو التالي مفيداً لك:

المصدر: Hawle

دور صمامات تنفيس الهواء

حماية المعدات وخطوط الأنابيب

تلعب صمامات تنفيس الهواء دوراً محورياً في حماية نظام الأنابيب لديك من خلال الحد من ظاهرة الطرق المائي، وهي موجة ضغط ناتجة عن التوقف المفاجئ أو تغيير اتجاه السائل المتدفق. ومن خلال السماح بهروب الهواء المحبوس، تُقلل هذه الصمامات من مخاطر الصدمات الهيدروليكية التي قد تُسبب تلفاً ميكانيكياً، مما يضمن عمر خدمة أطول واعتمادية أعلى للمعدات.

استقرار أداء النظام

يُعَد الحفاظ على ضغط مستقر وكفاءة عالية للمضخات أمراً ضرورياً لتحقيق أداء مثالي للنظام. تساعد صمامات تنفيس الهواء على إزالة الجيوب الهوائية بشكل مستمر، والتي يمكن أن تسبب تقلبات في الضغط وتُقلل من كفاءة المضخة. ومن خلال ضمان تدفق سلس ومستمر للسائل، تُسهِم هذه الصمامات في الحفاظ على ظروف تشغيل مستقرة وتعزيز الكفاءة العامة للنظام.

صيانة منخفضة وموثوقية عالية

نظرًا لأن صمامات تنفيس الهواء مصممة للتشغيل التلقائي، فإنها لا تتطلب سوى قدر ضئيل من أعمال الصيانة. فبمجرد تركيبها، تقوم بمراقبة تراكم الهواء وتنفيسه باستمرار دون الحاجة إلى تدخل يدوي، مما يمنحها درجة عالية من الموثوقية ويُقلل من الحاجة إلى أعمال الصيانة المتكررة. وتُسهِم هذه الوظيفة الذاتية في رفع كفاءة نظام الأنابيب وتقليل التكاليف التشغيلية على المدى الطويل.

في أي الأنظمة تُعد صمامات تنفيس الهواء ضرورية؟

تُعتبر صمامات تنفيس الهواء مكوّنات حيوية في العديد من أنظمة الأنابيب، حيث تضمن تشغيل النظام بكفاءة وتمنع الأضرار المحتملة. وتغطي تطبيقاتها مجموعة واسعة من القطاعات والصناعات:

شبكات إمدادات مياه الشرب

في شبكات توزيع مياه الشرب البلدية، تُركَّب صمامات تنفيس الهواء عند النقاط العالية لطرد الهواء المتجمع. يساعد ذلك في منع تكوّن الجيوب الهوائية التي يمكن أن تسبب تقلبات الضغط، وحدوث الطرق المائي، وربما انفجار الأنابيب. ويُسهم توزيع هذه الصمامات بطريقة مدروسة في ضمان تدفق المياه بشكل سلس ومستمر إلى المستهلكين.

أنظمة الصرف الصحي ومياه الصرف

تستفيد خطوط الضخ في شبكات الصرف الصحي وأنابيب مياه الصرف أيضاً من صمامات تنفيس الهواء. فهي تساعد على إزالة الهواء والغازات من الخطوط، مما يُقلل من خطر تكوّن الفراغ الذي قد يؤدي إلى انهيار الأنبوب أو حدوث تلوث. ومن خلال الحفاظ على مستويات ضغط مثالية، تُطيل هذه الصمامات عمر البنية التحتية الخاصة بمياه الصرف وتزيد من موثوقيتها.

أنظمة التكييف والتدفئة (HVAC)

في أنظمة التدفئة والتهوية وتكييف الهواء، تُستخدم صمامات تنفيس الهواء لإزالة الهواء المحبوس داخل شبكة الأنابيب. ويساعد ذلك على تحسين كفاءة انتقال الحرارة، ومنع التآكل، وضمان أداء مستقر للنظام. ويُعَد التحكم السليم في الهواء داخل أنظمة HVAC عاملاً أساسياً لتحقيق كفاءة الطاقة وراحة المستخدمين داخل المباني.

خطوط الأنابيب الصناعية

تستخدم العديد من التطبيقات الصناعية، بما في ذلك صناعات المعالجة الكيميائية وتوليد الطاقة، صمامات تنفيس الهواء لإدارة الهواء والغازات داخل خطوط الأنابيب. وتساعد هذه الصمامات على منع مشكلات مثل التجويف (Cavitation)، والتآكل، والصدمات في الضغط، مما يحمي المعدات ويُحافظ على كفاءة التشغيل. فعلى سبيل المثال، في المعالجة الكيميائية، تُسهم صمامات تنفيس الهواء في الحفاظ على سلامة المواد الحساسة من خلال منع التفاعلات الناتجة عن وجود الهواء.

كيفية اختيار صمام تنفيس الهواء المناسب

يُعَد اختيار صمام تنفيس الهواء المناسب خطوة أساسية لضمان كفاءة واستمرارية عمل نظام الأنابيب. ويمكن مراعاة العوامل التالية لاتخاذ قرار مدروس:

العوامل الرئيسية التي يجب مراعاتها

• قطر الأنبوب: يجب أن يتوافق مقاس الصمام مع قطر خط الأنابيب حتى يتمكن من إدارة تنفيس الهواء بفعالية دون التأثير سلباً على التدفق. فمثلاً، قد تحتاج الخطوط ذات الأقطار الكبيرة إلى صمامات ذات فتحات أكبر للتعامل مع كميات الهوء الأعلى.
• معدل التدفق: ينبغي تقييم معدل التدفق في النظام لتحديد سعة الصمام المطلوبة. فالصمام ذو السعة غير الكافية قد يؤدي إلى تراكم الهواء، بينما قد يكون الصمام ذو السعة المبالغ فيها أكثر تكلفة من اللازم.
• ظروف الضغط: يجب التأكد من أن تصنيف الضغط للصمام يتوافق مع ضغوط التشغيل الفعلية للنظام. فمن الضروري أن يتحمل الصمام الضغط الأقصى دون فشل، للحفاظ على سلامة النظام.

الخلاصة:

تُعَد صمامات تنفيس الهواء ضرورية للحفاظ على كفاءة واستمرارية عمل نظام الأنابيب من خلال منع المشكلات المرتبطة بالهواء مثل الطرق المائي، وتقلبات الضغط، واحتمال تلف المعدات. ويتمثّل الدور الرئيسي لصمامات تنفيس الهواء في طرد الهواء المحبوس من النظام، ما يمنع هذه الاضطرابات ويضمن تدفقاً سلساً وغير منقطع. ومن خلال تركيب هذه الصمامات بشكل استباقي في النقاط الاستراتيجية، يمكنك حماية البنية التحتية لديك وتقليل تكاليف الصيانة. إن دمج صمامات تنفيس الهواء في نظامك يُعد خطوة وقائية مهمة لتعزيز موثوقية التشغيل وإطالة عمر شبكة الأنابيب الخاصة بك. وللحصول على صمامات تنفيس هواء عالية الجودة وموثوقة، يمكنك الاعتماد على مجموعة تانغونغ للصمامات (Tanggong Valve Group)، شريكك الخبير في تقديم حلول أنابيب فعّالة.
