تُعَدُّ رموز صمامات الفراشة جزءًا أساسيًا من مستندات الهندسة، خصوصًا في مخططات الأنابيب والأجهزة (P&ID)، حيث توفّر طريقة واضحة وموحَّدة لتمثيل نوع الصمام، واتجاهه، وطريقة تشغيله، وتفاصيل التوصيل. وعلى عكس رموز صمامات الجلوب أو عدم الرجوع، يتميّز رمز صمام الفراشة – وغالبًا ما يكون دائرة يقطعها خطٌّ قطري – بقدرته على التعبير عن تصميم القرص الدوَّار ربع الدَّورة ووظيفته في التحكم في التدفق. يساعد فهم هذه الرموز، من الإصدارات اليدوية إلى المؤتمتة، ومن نوع الويفر إلى النوع المزوَّد بعيون التثبيت (Lug) والفلنجات، المهندسين على تجنب سوء الفهم وضمان السلامة والحفاظ على الكفاءة في قطاعات مثل معالجة المياه، وتكييف الهواء (HVAC)، وتوليد الطاقة، والصناعات الكيميائية. ومن خلال الالتزام بأفضل الممارسات، والرجوع إلى معايير ISO وISA، والاستفادة من موارد الشركات المصنِّعة، يمكن للمتخصصين رسم وفهم رموز صمامات الفراشة بدقة، مما يقلل الأخطاء ويدعم تصميم أنظمة موثوقًا بها.

فهم رموز صمامات الفراشة

التعريف والتمثيل الرسومي في مخططات P&ID

في مخططات الأنابيب والأجهزة (P&ID)، يُمثَّل صمام الفراشة باستخدام رمز قياسي ومبسَّط يهدف إلى توفير الوضوح والاتساق في مستندات الهندسة. يتكوّن الرمز عادةً من دائرةٍ يقطعها خطٌّ قطري، يعبِّر عن القرص الدوَّار للصمام داخل خط الأنابيب. وقد تُرسَم بعض الإصدارات الأبسط على شكل خطَّين رأسيَّين يقطعان خط الأنابيب الأفقي، مع الاستمرار في تمثيل آلية العمل نفسها.

يعمل هذا التصميم المختصر كاختصار بصري يشير مباشرةً للمهندسين والفنيين إلى وجود صمام فراشة ضمن منظومة المائع. فهو يدعم تفسير النظام بسرعة ودقة، وهو أمر حاسم لفرق التصميم والتشغيل والصيانة.

العناصر البصرية الرئيسية ومعانيها

لنقسّم ما يمثّله كل عنصر من عناصر الرمز:

• الجسم الدائري: يمثّل غلاف أو جسم الصمام، ويتماشى مع الرموز الدائرية الأخرى المتَّبعة في اتفاقيات رموز P&ID.

• الخط القطري (أو الرأسي): يرمز إلى قرص الصمام، وهو المكوّن الداخلي الرئيسي الذي يدور بزاوية 90 درجة لفتح الصمام أو إغلاقه.

• تُظهر بعض الرسومات بشكل دقيق حالة الصمام: فوجود الخط موازيًا لاتجاه التدفق قد يدل على أن الصمام “مفتوح”، بينما يشير الوضع المتعامد مع اتجاه التدفق إلى حالة الإغلاق.

• الاختلافات حسب النمط: بناءً على المعايير المعتمدة أو درجة تعقيد الرسم، قد يتغيّر الرمز قليلًا – من دائرة حقيقية مع خط قطري إلى خطوط متقاطعة مبسَّطة – مع الحفاظ على المبدأ نفسه.

• التسميات والوسوم: غالبًا ما يُرفق الرمز بمعرِّفات مثل “BV” أو أنظمة ترقيم أخرى لتحديد الصمام بشكل فريد وربطه بالمستندات الأخرى ضمن منظومة العمليات.

المقارنة مع رموز الصمامات الأخرى

رمز صمام الفراشة مقابل رمز صمام الجلوب (Globe)

• رمز صمام الفراشة
  يُرسَم عادةً على شكل دائرة يقطعها خط قطري، وهو يعبّر عن القرص الدوَّار في مركز الصمام – بما يطابق آلية عمله في مخططات P&ID.

• رمز صمام الجلوب (Globe Valve)
  يظهر رمز صمام الجلوب غالبًا في صورة دائرة أيضًا، ولكن مع وجود دائرة داخلية أصغر أو نقطة مصمَتة تشير إلى القرص أو السدّادة المتحركة داخل جسم الصمام.

سبب الاختلاف:

يركّز رمز صمام الفراشة على الخط القطري الذي يبرز عمل قرص دوَّار ربع الدَّورة يتفاعل مباشرة مع التدفق. في المقابل، يُبرز رمز صمام الجلوب الشكل الداخلي الإضافي الذي يمثّل العنصر المتحرك خطيًّا والمستخدم في الخنق (Throttling) والتحكم الدقيق بالتدفق. يساعد هذا الاختلاف في التصميم المهندسين على التمييز السريع بين نوعي الصمامين عند قراءة المخططات.

رمز صمام الفراشة مقابل رمز صمام عدم الرجوع (Check)

• رمز صمام الفراشة
  كما ذُكر، يُمثَّل بدائرة مع خط قطري – رمز حديث وواضح وقابل للاستخدام في العديد من التطبيقات.

• رمز صمام عدم الرجوع (Check Valve)
  يُرسَم في العادة على شكل دائرة تحوي سهمًا داخليًّا يشير إلى اتجاه التدفق المسموح، وقد يُضاف إليه خط أو لسان صغير يرمز إلى وظيفة عدم الرجوع ذات الاتجاه الواحد.

سبب الاختلاف:

يركّز رمز صمام الفراشة على التحكم الدوراني في التدفق، بينما يسلّط رمز صمام عدم الرجوع الضوء على وظيفة الأمان – السماح بالتدفق في اتجاه واحد ومنع الارتداد العكسي. هذا المؤشر البصري بالغ الأهمية في الأنظمة التي يكون اتجاه التدفق فيها عنصرًا أساسيًّا لتحقيق السلامة وسلامة العملية.

جدول تلخيصي

أنواع رموز صمامات الفراشة

رمز صمام الفراشة اليدوي

يُمثَّل صمام الفراشة اليدوي في مخططات P&ID عادةً بالرمز القياسي لصمام الفراشة – دائرة يقطعها خط قطري أو رأسي يمثّل القرص – مع إضافة رمز عجلة يدوية أو وسم “MAN” للدلالة على التشغيل اليدوي. يوضّح هذا التكوين بجلاء أن الصمام يعمل يدويًّا وليس أوتوماتيكيًّا.

الرموز الخاصة بالصمامات المؤتمتة والمشغَّلة

يُستخدم مع صمامات الفراشة غالبًا مشغِّلات (Actuators) تعمل بالهواء المضغوط، أو الكهرباء، أو الهيدروليك، أو بنابض للإرجاع التلقائي، وتتكيف الرموز وفقًا لذلك:

• المشغِّل الهوائي (Pneumatic Actuator): يُشار إليه عبر نصف دائرة أو دائرة بجانب الصمام تحتوي على الحرف “P” في الداخل.

• المشغِّل الكهربائي (Electric Actuator): يُمثَّل غالبًا بوضع الحرف “E” بجوار رمز الصمام، وقد يُستخدَم الحرف “M” عندما يكون التشغيل بواسطة محرّك كهربائي (Motor Operated).

• المشغِّل الهيدروليكي (Hydraulic Actuator): يُشار إليه بواسطة خط متموّج (~) أو الحرف “H” بجوار رمز الصمام – أو أحيانًا بواسطة سهم مزدوج الخطوط يوحي بتدفق السائل الهيدروليكي.

• الإرجاع بنابض / الوضع الآمن (Fail-Safe / Spring-Return): رغم أنه لا يُشار إليه دائمًا على الرمز نفسه، يمكن الاستدلال على سلوك الإرجاع بنابض (مثل نابض إلى الإغلاق أو نابض إلى الفتح) من خلال وصف المشغِّل أو الإيضاحات في جدول الرموز. يعود المشغِّل في هذه الحالة إلى وضع آمن محدَّد عند فقدان الطاقة.


تضيف هذه الرموز إلى الرمز الأساسي معلومات سريعة للمهندسين حول كيفية تشغيل الصمام آليًّا، وما هو وضعه الآمن الافتراضي في حالات الطوارئ.

تكوينات الويفر (Wafer) واللَّغ (Lug) والفلنجات

مع أن رموز P&ID قد لا تميِّز دائمًا بين صمامات الفراشة من نوع الويفر أو اللَّغ أو ذات الوصلات الفلنجية برسومات مختلفة، فإن نوع الاتصال يكون مبيَّنًا عادةً من خلال رموز عند نقاط التقاء الصمام بالأنابيب:

• الوصلة الفلنجية (Flanged Connection): خط رأسي عند نهاية الأنبوب، موازٍ لرمز الصمام مع وجود فجوة صغيرة – يدل على إمكانية إزالة الصمام دون قطع الأنبوب.

• الوصلة الملولبة (Threaded Connection): تُرسَم على شكل دائرة صغيرة مجوَّفة عند نقطة الاتصال.

• اللحام أو اللحام بالمقبس (Welded / Socket-Weld): يُشار إليه بمربّعات صغيرة مصمتة أو مجوَّفة عند نهايات الأنابيب.

لذلك، على الرغم من ثبات الشكل الأساسي لرمز صمام الفراشة عبر التكوينات المختلفة، فإن هذه التفاصيل الرسومية الصغيرة ولكن الجوهرية تُساهم في توضيح طريقة اتصال الصمام بخط الأنابيب – وهو أمر حيوي لسهولة التركيب ودقته.

جدول تلخيصي

كيفية قراءة واستخدام رمز صمام الفراشة

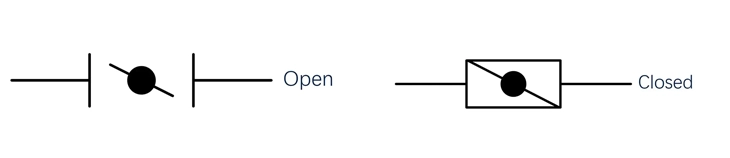

اتجاه الرمز: أوضاع الفتح والإغلاق

في مخططات P&ID، يمكن لرمز صمام الفراشة – دائرة يقطعها خط قطري أو مستقيم – أن يوضِّح أيضًا حالة الصمام:

• الوضع المفتوح: يكون خط القرص موازيًا لاتجاه التدفق، مما يدلّ على أن المائع يمكنه العبور بحرّية.

• الوضع المغلق: يكون خط القرص متعامدًا مع اتجاه التدفق، وهو ما يشير إلى مسار مغلق ومُحكَم.

إضافةً إلى اتجاه القرص، تستعمل بعض المخططات أسلوب التلوين أو التعبئة:

• الرمز الأبيض (غير المملوء) يشير غالبًا إلى أن الصمام في حالة مفتوح عادةً (NO)، بينما

• الرمز المملوء (الأسود) يدلّ على أن الصمام في حالة مغلق عادةً (NC).

تساعد هذه الشفرات البصرية المهندسين على تقييم حالة النظام وسلوكه على الفور – خصوصًا أثناء مراجعات التصميم أو عمليات استكشاف الأخطاء وتشخيص الأعطال.

الهوامش والتسميات الشائعة

وسم الصمام (“BV”): لتحديد الصمامات بشكلٍ فريد، يقرن المهندسون الرمز غالبًا بوسم مثل “BV” (Butterfly Valve). يسهّل هذا الوسم ربط الصمام بجداول المعدات ومستندات الصيانة وقوائم المواد.

مؤشرات نوع التشغيل (Actuation Indicators): يمكن أن يحتوي الخط الخارج من رمز الصمام على:

• “P” للتشغيل الهوائي (Pneumatic)،

• “E” للتشغيل الكهربائي، وأحيانًا “M” للتشغيل بالمحرّك (Motor Operated)،

• “H” للتشغيل الهيدروليكي،
  أو رمز عجلة يدوية للتشغيل اليدوي.

حالة الفتح/الإغلاق (NO/NC): في بعض المخططات، تُكتَب بوضوح تسميات مثل “NO” (Normally Open) أو “NC” (Normally Closed) عندما لا يكون الاتجاه وحده كافيًا لبيان الحالة.

تطبيقات صمامات الفراشة

الاستخدامات الصناعية النموذجية

تُعَدّ صمامات الفراشة حلاً مفضَّلًا في العديد من الصناعات بفضل قدرتها الفعّالة على التحكم في التدفق، وتصميمها المدمج، وتكلفتها المعقولة:

• المياه والهواء والغازات
  تُستخدم على نطاق واسع في أنظمة مياه التبريد، والهواء المضغوط، والغازات المختلفة، حيث توفّر إغلاقًا سريعًا وتنظيمًا للتدفق.

• الخَثَرات (Slurry)، الفراغ، والخدمة ذات الضغط العالي
  يمنحها تصميمها المتين قدرةً عالية على التعامل مع الخَثَرات الكاشطة والبيئات الفراغية. كما تُصنَّف لتحمّل الضغوط ودرجات الحرارة العالية، بما في ذلك تطبيقات البخار.

• أنظمة التكييف ومكافحة الحريق وغيرها
  تُعَدّ صمامات الفراشة جزءًا أساسيًا في أنظمة التكييف (HVAC) وشبكات مكافحة الحريق بفضل وزنها الخفيف وسهولة أتمتتها.

• الصناعات الكيميائية، والصيدلانية، ومعالجة الأغذية
  في البيئات ذات اللوائح الصارمة، تلعب صمامات الفراشة دورًا حاسمًا في عزل أو تنظيم تدفق السوائل أو الغازات مع الالتزام بالمعايير الصحية ومعايير السلامة.

بوجهٍ عام، ترجع شعبيتها إلى عوامل مثل بصمتها الصغيرة في التركيب، وحركة الربع دورة التي تتيح التشغيل السريع، وتكلفتها المنخفضة مقارنةً ببدائل أكبر حجمًا مثل صمامات الجيت (Gate) أو الجلوب (Globe).

أهمية وضوح الرمز في هذه التطبيقات

• منع سوء التفسير في الأنظمة المعقّدة
  في الرسومات الهندسية التفصيلية مثل P&ID، يضمن تمثيل صمام الفراشة برمز واضح أن جميع الفرق – التصميم، التشغيل، الصيانة – تدرك تمامًا مواضع الصمامات وطريقة توصيلها. وهذا يقلل من مخاطر أخطاء التكوين.

• السلامة والموثوقية
  سواءٌ كان الهدف عزل أجزاء من النظام لأغراض الصيانة، أو التحكم في تدفّقات خطرة، أو ضمان الإيقاف الطارئ، فإن وضوح رموز الصمامات يقلّل الغموض ويعزّز السلامة التشغيلية.

• توحيد التواصل والتوثيق
  تُبسِّط الرموز القياسية عملية التوثيق، مما يسهل إجراء التعديلات والتدريب. كما يتيح ذلك للمهندسين في مواقع مختلفة عالميًّا تبادل الرسومات دون لبس، مع الحفاظ على مستوى أداء ثابت.

• الكفاءة التشغيلية
  في بيئات مثل معالجة المياه، والنفط والغاز، وتوليد الطاقة حيث تكون الأنظمة معقَّدة، يسرّع وضوح رموز الصمامات عملية اتخاذ القرار والاستجابة – سواء في مرحلة التصميم أو في حالات الطوارئ.

أفضل الممارسات لرسم وفهم رموز الصمامات

نصائح للمهندسين والمصممين لتجنّب سوء الفهم

• الالتزام بالمعايير المعترف بها
  استخدم رموزًا معتمدة من الصناعة وفقًا للمعايير ISA S5.1 وISO 14617 وISO 10628 أو المعايير الوطنية ذات الصلة. الاتساق في استخدام الرموز يقلل من الالتباس بين الفرق العالمية.

• إرفاق جدول رموز (Legend) أو ورقة تعريفية
  يجب أن يتضمّن كل مخطط P&ID جدولًا واضحًا يشرح معاني الرموز والوسوم والاختصارات (مثل “BV” لصمام الفراشة). تعمل هذه الجداول كدليل فكّ شيفرة لأي شخص يقرأ المخطط.

• ضمان الاتساق بين الرمز والوسم
  يجب استخدام الوسوم مثل “BV-101” أو “MOV-202” بشكلٍ متّسق في مجموعة الرسومات وربطها بجداول المعدات والمواصفات وبيانات الأجهزة.

• مواءمة مخططات P&ID مع المستندات الأخرى
  ينبغي أن تتطابق الرموز مع تلك المستخدمة في رسومات الإيزومتريك للأنابيب، ونماذج CAD، وكتيّبات الأجهزة، ومخططات الحلقات (Loop Diagrams)، مما يعزّز وضوح المشروع في جميع مراحله.

• تحديث الرموز عند إجراء التعديلات
  يجب عكس أي تغييرات في تخطيط النظام أو منطقه (Logic) على جميع المخططات ذات الصلة (الامتثال لإجراءات إدارة التغيير MoC). فالرموز القديمة تتسبب في تفاوت المعلومات وقد تشكّل مخاطر سلامة.

الأخطاء الشائعة وكيفية معالجتها في الرسومات الهندسية

• سوء قراءة الرموز المتشابهة
  قد يؤدّي الخلط بين رمز صمام الفراشة وصمام الكرة (Ball) أو صمام السدادة (Plug) – بسبب التشابه البسيط – إلى تشغيل خاطئ أو شراء مكوّن غير مناسب. لذلك يجب الانتباه جيدًا لتفاصيل الرمز.

• تجاهل مؤشرات نوع التشغيل (Actuation)
  يمكن أن يؤدّي عدم الالتفات إلى علامات المشغِّلات (مثل “E” للكهرباء أو “P” للهواء المضغوط) إلى تفسير خاطئ لطريقة التحكم في الصمام ومستوى أتمتته.

• إهمال اتجاه التدفق أو حالة الصمام
  إن عدم استخدام سهام التدفق أو إهمال تسميات “NO/NC” قد يؤدي إلى سوء فهم لكيفية عمل الصمام – وهو أمر بالغ الأهمية خصوصًا في صمامات عدم الرجوع أو صمامات التحكم.

• عدم الرجوع إلى جدول الرموز (Legend)
  قد تؤدي محاولات تفسير الرموز غير القياسية دون الرجوع إلى الجدول إلى فهم خاطئ للنظام أو إلى تركيب غير صحيح للمعدات.

• سوء وضع الصمامات بالنسبة للمكوّنات الأخرى
  يمكن لوضع الصمامات في مواضع غير مناسبة – مثل وضع صمام خنق قبل مضخة – أن يتسبب في حرمان المضخة من التغذية الكافية، مما يسبب ظاهرة التجويف (Cavitation) وأضرارًا ميكانيكية. يساعد وضع الصمامات في نقاط مناسبة (مثل المجرى السفلي للمضخة) على تجنب هذه المخاطر.

• خلط معايير الرموز المختلفة
  يمكن أن يؤدي خلط رموز ISA وISO وDIN في مجموعة واحدة من الرسومات إلى الغموض. من الأفضل اختيار معيار واحد والالتزام به طوال المشروع.

الخلاصة

إن رموز صمامات الفراشة ليست مجرد رسومات بسيطة، بل هي أدوات رئيسية للتواصل الواضح في مخططات P&ID ومستندات الهندسة. فمن خلال تمثيل نوع الصمام، وطريقة تشغيله، واتجاهه، ونوع التوصيل بدقة، تضمن هذه الرموز تصميمًا آمنًا، وتشغيلًا فعّالًا، وصيانةً موثوقة في قطاعات تمتد من معالجة المياه إلى الصناعات الكيميائية. ويمكن للمهندسين والمصممين تجنّب الأخطاء المكلفة عبر الالتزام بالمعايير المعترف بها، والحفاظ على اتساق الرموز، والرجوع إلى إرشادات الصناعة وموارد الشركات المصنِّعة. إن الحفاظ على دقة المخططات وتحديثها لا يعزّز الدقة الفنية فحسب، بل يقوّي أيضًا ثقافة السلامة والتعاون بين الفرق المختلفة.
