При выборе подходящего клапана для конкретного применения инженерам, специалистам по промышленной эксплуатации и отделам закупок необходимо внимательно учитывать функциональные характеристики, конструкцию и рабочие свойства доступных типов арматуры. Двумя из наиболее часто используемых типов промышленной арматуры являются глобусные клапаны и дисковые затворы. Оба типа играют ключевую роль в управлении потоком среды в различных системах, однако их особенности, преимущества и оптимальные области применения могут существенно различаться. Данная статья предлагает подробное сравнение «глобусный клапан vs дисковый затвор», помогая читателям принять обоснованное решение на основе требований их конкретного технологического процесса.

Конструкция и конструктивные отличия: глобусный клапан vs дисковый затвор

Глобусные клапаны и дисковые затворы существенно отличаются своей конструкцией и компоновкой, что отражает их уникальные функциональные задачи и области применения.

Конструкция глобусного клапана

Глобусный клапан состоит из корпуса, внутреннего запорного элемента (золотника), штока и седла. Форма корпуса, как правило, сферическая или близкая к «глобусной», с центральной перегородкой, разделяющей два патрубка. Запорный элемент, который часто имеет коническую или профилированную (сужающуюся) форму, перемещается вверх и вниз внутри корпуса клапана, регулируя расход рабочей среды. Шток соединяет запорный элемент с приводом или ручным маховиком, а седло обеспечивает уплотняющую поверхность, к которой прижимается золотник в закрытом положении. Дополнительные элементы, такие как сильфонный узел, сальниковое уплотнение и упорная втулка (backseat), обычно используются для обеспечения герметичности и контроля давления. Подобная конструкция обеспечивает высокую точность регулирования, но делает клапан более сложным по устройству: в нем задействовано больше компонентов, что приводит к повышению стоимости изготовления. Глобусные клапаны, как правило, более крупные, громоздкие и тяжелые по сравнению с дисковыми затворами, поэтому они менее удобны в применениях с ограниченным монтажным пространством​.

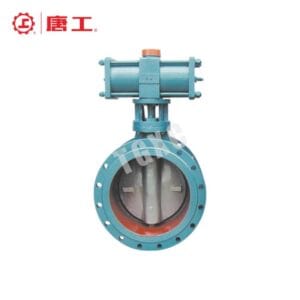

Конструкция дискового затвора

Дисковый затвор, напротив, имеет более простую конструкцию. Он состоит из корпуса, поворотного диска, штока и уплотнительных элементов. Диск, являющийся основным запорным и регулирующим органом дискового затвора, закреплен на штоке. При повороте привода или рукоятки диск вращается, открывая или закрывая проход и тем самым регулируя поток среды. Корпус затвора, как правило, плоский, а сам клапан выполняется в виде межфланцевого (wafer-type), устанавливаемого между двумя фланцами, либо штыревого (lug-type), где резьбовые вставки позволяют фиксировать затвор на трубопроводе. Простота конструкции делает дисковый затвор легким, компактным и экономически выгодным. В дисковом затворе задействовано меньше деталей, чем в глобусном клапане, что упрощает как процесс производства, так и обслуживание.

Функциональность и принцип работы: глобусный клапан vs дисковый затвор

Функциональные возможности и принципы работы глобусных клапанов и дисковых затворов существенно различаются: каждый тип разрабатывается под конкретные задачи по регулированию потока и управлению технологическими параметрами. Понимание этих различий помогает выбрать наиболее подходящий тип арматуры для конкретной установки.

Принцип работы глобусного клапана:

Глобусный клапан работает преимущественно за счет линейного перемещения, используя тарелку (или золотник), которая движется перпендикулярно направлению потока рабочей среды. Клапан состоит из корпуса, крышки (боннета), штока и седла, при этом ключевым элементом, взаимодействующим с потоком, является тарелка/золотник. Шток соединен с этим запорным элементом и приводится в движение ручным маховиком или исполнительным механизмом, перемещаясь вверх или вниз для открытия либо закрытия проходного сечения. Такой механизм обеспечивает точное дросселирование и регулирование расхода, что делает глобусный клапан оптимальным выбором для процессов, где требуется тонкая настройка потока, например в системах высокого давления или в тех случаях, когда важны небольшие, но точные изменения расхода. Работа глобусного клапана основана на изменении площади живого сечения потока — при ходе тарелки образуется сужение, через которое проходит среда, что ведет к заметному падению давления при прохождении через образованное дросселирующее отверстие.

Принцип работы дискового затвора:

Дисковый затвор, напротив, использует поворотное движение для управления потоком. Он состоит из круглого диска, установленного на штоке внутри корпуса. Диск вращается вокруг своей оси, как правило, на угол до 90 градусов для полного открытия или закрытия. В открытом положении диск расположен параллельно направлению потока, что позволяет среде свободно проходить через него. В закрытом положении диск разворачивается перпендикулярно потоку, перекрывая проход и останавливая движение среды. Дисковые затворы обычно более компактны по сравнению с глобусными клапанами и предпочтительны для задач, требующих быстрого перекрытия/открытия и низких потерь давления. Простота конструкции, меньшее количество подвижных частей и короткий ход диска делают дисковые затворы легким, экономичным решением, особенно для трубопроводов большого диаметра, низко- и среднедавленых систем, а также в условиях ограниченного пространства и необходимости удобного монтажа.

Ключевые различия в функциональности:

• Регулирование потока: Глобусные клапаны превосходно подходят для дросселирования и точного регулирования расхода. Это делает их оптимальными для систем, где необходима высокоточная регулировка, например в паровых или химических процессах. Дисковые затворы обеспечивают менее точный контроль расхода, но идеально подходят для быстрого перекрытия потока, особенно на трубопроводах большого диаметра и в системах, где нет жестких требований к точной модуляции потока.
• Потеря давления: Из-за линейного движения запорного органа и плотного прижима тарелки к седлу в глобусном клапане наблюдается более значительное падение давления. Напротив, дисковый затвор обычно обеспечивает меньшую потерю давления благодаря своей геометрии и меньшему сопротивлению потоку.
• Области применения: Глобусные клапаны широко используются в системах высокого давления, таких как паропроводы или промышленные установки, где требуется точное регулирование потока. Дисковые затворы более предпочтительны для трубопроводов большого диаметра, систем водоподготовки и в случаях, когда необходима функция быстрого запирания без строгих требований к точной регулировке расхода.

Обслуживание и ремонтопригодность

При сравнении обслуживания и ремонтопригодности глобусного клапана и дискового затвора заметны существенные отличия, обусловленные конструкцией и сложностью эксплуатации.

Глобусные клапаны обычно требуют более трудоемкого обслуживания из-за сложного внутреннего устройства. Конструкция, включающая шток, тарелку (золотник) и седло, со временем подвержена износу. Подвижные элементы глобусных клапанов более чувствительны к коррозии и механическому изнашиванию, особенно в условиях высоких давлений, температур или при работе с агрессивными средами. Линейное перемещение запорного органа, совмещенное с задачей точного регулирования потока, часто приводит к необходимости более частой разборки клапана для ревизии и ремонта. Регулярное техническое обслуживание — замена уплотнений, контроль утечек и износа поверхностей — критично для поддержания оптимальной работы. Все это может приводить к повышенным эксплуатационным затратам и увеличению периода простоя оборудования, использующего глобусные клапаны.

В свою очередь, дисковые затворы конструктивно проще и содержат меньше подвижных деталей. Их работа основана на повороте диска на 90 градусов для регулирования потока, что снижает риск сложных механических отказов. Небольшое количество компонентов, а также простой принцип действия облегчают осмотр и обслуживание. Кроме того, дисковые затворы часто оснащаются эластомерным седлом или металло-металлическим уплотнением, которое может служить дольше до необходимости замены. Благодаря упрощенной конструкции дисковые затворы легче и дешевле обслуживать, особенно в применениях, где не требуется сверхточное регулирование.

В целом, дисковые затворы обеспечивают более простое обслуживание и более низкие затраты на сервис, тогда как глобусные клапаны, хотя и обеспечивают более высокую точность регулирования, зачастую требуют большего внимания и более частого обслуживания в течение срока службы.

Преимущества и недостатки: глобусный клапан vs дисковый затвор

Преимущества глобусных клапанов

• Точное регулирование расхода: Глобусные клапаны идеально подходят для регулирования потока, обеспечивая высокоточную дросселирующую характеристику. Такая точность делает их оптимальным выбором в приложениях, где требуются тонкие настройки расхода, например в химической или фармацевтической промышленности.
• Хорошие запорные характеристики: В полностью закрытом положении глобусные клапаны обеспечивают отличную герметичность, предотвращая утечки и поддерживая целостность системы. Это особенно важно в отраслях с повышенными требованиями к безопасности, таких как нефтегазовая промышленность или паровые системы высокого давления.
• Более долгий срок службы: Глобусные клапаны, как правило, имеют продолжительный ресурс благодаря конструкции, снижающей износ от трения. Линейное перемещение запорного элемента уменьшает площадь контакта с уплотняющими поверхностями, что повышает долговечность и надежность при длительной эксплуатации.
• Универсальность: Они способны работать с широким спектром сред, включая жидкости, газы и пар, что делает их универсальным решением для различных отраслей — от водоподготовки и химической переработки до энергетики.

Недостатки глобусных клапанов

• Высокое падение давления: Внутренняя геометрия глобусного клапана часто приводит к значительному падению давления, что может снижать общую эффективность системы. Это критичный недостаток в приложениях, где важно минимизировать энергетические потери, например в крупных системах HVAC.
• Более высокая стоимость: Из-за сложной конструкции глобусные клапаны обычно дороже по сравнению с другими типами арматуры, такими как шаровые или задвижки, что может стать фактором для покупателей, ориентированных на оптимизацию бюджета.
• Габариты и масса: Глобусные клапаны, как правило, более массивны и тяжелы, чем другие виды арматуры, что усложняет их монтаж и эксплуатацию в компактных системах или в условиях ограниченного пространства.
• Не лучший выбор для систем с большим расходом: В применениях с высокими объемами потока глобусные клапаны могут быть не самым эффективным вариантом. Их конструкция создает более высокое гидравлическое сопротивление, что делает их менее подходящими для систем, где приоритетом являются большие расходные характеристики.

Преимущества дисковых затворов

• Низкое падение давления: Дисковые затворы чрезвычайно эффективны в системах, где критически важно минимальное сопротивление потоку. Их конструкция с поворотным диском создает меньше турбулентности и, как следствие, значительно меньшее падение давления по сравнению с глобусными клапанами.
• Компактность и малый вес: Благодаря простой конструкции дисковые затворы легче и компактнее глобусных клапанов. Это упрощает их монтаж и делает более удобными для использования в стесненных условиях, например на трубопроводах и в компактных установках.
• Экономичность: Дисковые затворы, как правило, дешевле глобусных клапанов, особенно при применении на крупных диаметрах. Более низкая материалоемкость и простота конструкции обеспечивают экономичное решение задач по управлению потоком в разных отраслях.
• Универсальность: Как и глобусные клапаны, дисковые затворы могут работать с различными средами, включая жидкости и газы. Они широко применяются в таких сферах, как водоподготовка, пищевая промышленность и системы HVAC.

Недостатки дисковых затворов

• Менее точное регулирование: Несмотря на то, что дисковые затворы способны выполнять функцию регулирования, по степени точности дросселирования они уступают глобусным клапанам. Это может быть недостатком в процессах, где требуется прецизионный контроль расхода.
• Возможные утечки: Дисковые затворы могут не обеспечивать столь высокий уровень герметичности, как глобусные клапаны, особенно в высокодавленых приложениях, где необходима абсолютно плотная запорная функция. Это может привести к утечкам и снижению эффективности в системах с повышенными требованиями к герметичности.
• Ограничения по применению в высоконапорных системах: Дисковые затворы, как правило, не рекомендуются для высоких давлений из-за менее жесткой конструкции. Они более уместны в низко- и среднедавленых системах.
• Износ при высоких скоростях потока: В высоко-скоростных потоках диск дискового затвора подвержен усиленному износу, что со временем может ухудшить его регулирующую способность и герметичность.

Заключение

Выбор между глобусным клапаном и дисковым затвором зависит от конкретных требований вашей системы. Глобусные клапаны обеспечивают высокоточное регулирование расхода, что делает их идеальными для высоконапорных систем и приложений, где важна функция дросселирования. Они оптимальны для таких отраслей, как нефтегазовая, энергетика и фармацевтика. Однако эти клапаны дороже и требуют более тщательного обслуживания.

Дисковые затворы являются экономичным, компактным решением и проще в обслуживании. Они особенно эффективны в низко- и среднедавленых системах, для быстрого перекрытия потока и работы со средами, содержащими твердые частицы. Широко применяемые в водоподготовке, системах HVAC и химической промышленности, дисковые затворы отлично подходят для задач, где требуется быстрое и надежное управление потоком без работы при сверхвысоких давлениях.
