Запираемые шаровые краны являются критически важным решением в области безопасности, используемым в различных отраслях для предотвращения случайного или несанкционированного управления арматурой, защиты персонала и поддержания контроля над технологическим процессом. В этой статье рассматриваются их конструкция, принцип работы и типы — от плавающего и опорного (trunnion) исполнения до кранов с возможностью запирания на навесной замок, ключевых систем и встроенных механизмов блокировки. Мы освещаем их роль в таких отраслях, как нефть и газ, химическая промышленность, водоподготовка и пищевая индустрия, а также ключевые критерии выбора, включая давление, совместимость материалов и требования нормативов. Вы также найдете практические рекомендации по монтажу, обслуживанию и устранению распространенных неисправностей, таких как заедание рукоятки или отказ уплотнений. Если ваша задача — повысить уровень промышленной безопасности или оптимизировать работу системы, запираемые шаровые краны являются незаменимыми элементами для надежного и безопасного управления потоком.

Что такое запираемый шаровой кран?

Базовая функция по сравнению с обычным шаровым краном

Стандартный шаровой кран использует простой, но очень эффективный механизм: сферический шар внутри корпуса крана имеет сквозное отверстие (так называемый «проход») и установлен на штоке. Когда рукоятка поворачивается на 90° (четверть оборота), проход совмещается с осью трубопровода и позволяет среде проходить через кран. Когда рукоятка поворачивается ещё на четверть оборота так, что проход становится перпендикулярен трубопроводу, поток перекрывается. На практике вы часто увидите, что рукоятка крана расположена параллельно трубопроводу, когда кран открыт, и перпендикулярно ему, когда он закрыт. Благодаря этому шаровые краны особенно востребованы для функций включения/отключения (изоляции); они срабатывают быстро и обеспечивают надежную герметичность.

Отличительной особенностью запираемого шарового крана является наличие встроенного механизма блокировки. Вместо того чтобы выполнять только функцию включения/отключения, рукоятка крана — или иногда сам корпус — оснащается элементами, позволяющими установить навесной замок, штифт или аналогичное устройство так, чтобы рукоятку нельзя было переместить из текущего положения (открыто или закрыто), пока запорное устройство не будет снято.

Другими словами:

• Базовая функция шарового крана остаётся прежней (четверть-оборотный шар с проходом для управления потоком).

• Запираемый шаровой кран дополняется функцией блокировки: после установки в положение «открыто» или «закрыто» рукоятка может быть физически зафиксирована → это предотвращает её случайный поворот или несанкционированное управление.

Такое сочетание делает его оптимальным выбором в ситуациях, когда необходимо не только управлять потоком, но и ограничить круг лиц, имеющих право управлять краном, либо когда случайное открытие/закрытие может привести к нарушениям безопасности или технологического режима.



Основное назначение: безопасность и управление процессом

Главная причина выбора запираемого шарового крана — это безопасность и целостность процесса. Во многих промышленных системах самопроизвольное изменение положения крана (или управление им неуполномоченным персоналом) может иметь серьёзные последствия: выброс опасных сред, загрязнение, непреднамеренную остановку процесса или повреждение оборудования.

Благодаря встроенному механизму блокировки кран предотвращает случайное или несанкционированное вмешательство и изменение положения рукоятки. Это означает, что как только кран установлен (например, в положение «закрыто» для изоляции при ремонте или «открыто» для слива линии), он остается в этом состоянии, пока человек с соответствующими полномочиями или ключом не снимет блокировку. Отраслевые источники подчеркивают это как ключевое преимущество запираемых шаровых кранов.

С точки зрения управления процессом это позволяет зафиксировать определенное состояние системы: например, во время техобслуживания вы блокируете запорную арматуру в закрытом положении; при пуске фиксируете открытыми отдельные линии; а на критичных участках ограничиваете возможность изменения положения крана только для уполномоченного персонала. Таким образом, кран становится частью вашей стратегии снижения рисков, поддерживает процедуры Lockout-Tagout (LOTO, блокировка и маркировка) и способствует дисциплине эксплуатации.



Как работают запираемые шаровые краны

1. Механизм работы

По своей сути запираемый шаровой кран функционирует так же, как обычный шаровой кран: сферический запорный элемент (шар) с полым проходом управляет потоком. Поворот рукоятки — или срабатывание привода — вращает шар через шток, открывая или перекрывая проход среды в трубопроводе.

2. Принцип поворота на 90 градусов (четверть оборота)

Управление быстрым и интуитивно понятным: достаточно поворота на 90 градусов.

• В открытом положении проход шара совмещён с трубопроводом, образуя практически неограниченный поток.

• В закрытом положении глухая часть шара разворачивается перпендикулярно потоку и полностью его блокирует.

3. Включение механизма блокировки

Главное отличие запираемых шаровых кранов заключается в дополнительном уровне безопасности: на рукоятке или рычаге устанавливается элемент блокировки. Распространённые варианты — отверстия под навесной замок, замки с ключом или другие блокирующие устройства, которые предотвращают непреднамеренное или несанкционированное управление. После перевода крана в положение «открыто» или «закрыто» механизм блокировки фиксирует рукоятку.

4. Визуальные индикаторы положения

Один из встроенных плюсов шаровых кранов — наглядная индикация положения:

• Когда рукоятка расположена параллельно трубопроводу, кран открыт.

• Когда рукоятка перпендикулярна, кран закрыт.
  Это позволяет операторам мгновенно оценить состояние крана — особенно важно, когда механизм блокировки уже задействован.



Почему стоит использовать запираемый шаровой кран? Основные преимущества

Повышение безопасности персонала с применением Lockout-Tagout (LOTO)

В процессе промышленного обслуживания одним из самых серьёзных рисков является неожиданное высвобождение энергии или среды из системы в момент, когда проводится работа. Поэтому процедура Lockout-Tagout (LOTO) имеет критически важное значение: она гарантирует, что оборудование изолировано и зафиксировано перед началом любых сервисных операций.

Запираемый шаровой кран играет ключевую роль в этом процессе. Благодаря тому, что кран можно физически зафиксировать как в открытом, так и в закрытом положении, он становится надежной опорой вашей стратегии изоляции. Для технического персонала это означает, что система не может быть случайно повторно включена через данный кран, что защищает работников от внезапного появления давления или потока. Например, кран, зафиксированный в «закрытом» положении, гарантирует, что никакая среда не попадёт в обслуживаемый участок трубопровода. Источники отмечают, что устройства блокировки шаровых кранов помогают «предотвратить случайный выброс среды, который может угрожать жизни и нарушать работу системы».

Итог: используя запираемый шаровой кран как часть вашей программы LOTO, вы повышаете безопасность предприятия, соблюдаете лучшие практики изоляции и снижаете риск инцидентов во время обслуживания.



Защита процессов и предотвращение вмешательства

Помимо обслуживания, многие системы требуют не просто изоляции, но и защиты. В таких сферах, как химические производства, линии коммерческого учёта или критические системы энергоснабжения, несанкционированное или случайное изменение положения крана может привести к серьёзным последствиям — начиная от нарушений нормативов и заканчивая угрозой безопасности или финансовыми потерями.

Запираемые шаровые краны идеально подходят для таких случаев. Их встроенный механизм блокировки гарантирует, что после установки в определённое положение изменить его сможет только уполномоченный сотрудник с ключом или замком. Это предотвращает вмешательство или ошибочное управление. Один из отраслевых источников подчёркивает, что такие краны «физически не позволяют повернуть рукоятку — ни случайно, ни человеку без разрешения».

Таким образом, когда необходимо гарантировать, что кран останется в нужном положении — например, «открыт для непрерывной подачи» в критической линии, или «закрыт для безопасной изоляции» в системе учёта — запираемый шаровой кран обеспечивает требуемый контроль.



Обеспечение целостности и надёжности системы

Если рассматривать вопрос шире — это вопрос целостности системы. В любом промышленном трубопроводе кран, который может сместиться из своего положения неожиданно, повышает риск нарушения процессов, утечек, остановок или снижения качества продукции. Запираемый шаровой кран гарантирует, что после выбора необходимого положения линия останется активной или изолированной до тех пор, пока положение не будет изменено сознательно.

Например: если вы фиксируете кран в открытом положении для подачи фиксированного потока на время производства, вы исключаете риск того, что кто-то случайно перекроет его и остановит оборудование. Или, наоборот, фиксируя кран в закрытом положении перед обслуживанием, вы гарантируете правильную изоляцию до окончания работ и снятия блокировки. Согласно отраслевым рекомендациям, фиксация положения крана помогает поддерживать «целостность системы» и «предотвращать непреднамеренные изменения — особенно в нагруженных или опасных условиях».



Анатомия запираемого шарового крана: внутреннее устройство

Механизм блокировки

Запираемый шаровой кран сохраняет стандартную механику шарового крана, но дополняет её продуманной системой безопасности: встроенным механизмом блокировки. На практике это реализуется в виде сочленённых выступов или блокирующих площадок на рукоятке и соответствующих отверстий или выступов на корпусе, которые совмещаются, когда рукоятка находится в конкретном положении (открыто или закрыто). Это совмещение позволяет вставить навесной замок или аналогичное устройство, исключающее любое перемещение рукоятки.

Например, после полного закрытия крана рукоятка может опускаться в конечное положение, выступы сцепляются, и устанавливается навесной замок — это физически предотвращает дальнейшее движение рукоятки. Таким образом исключается любое несанкционированное или случайное управление. Замок остаётся установленным до тех пор, пока уполномоченный сотрудник не снимет его и не переключит положение крана.

Эта конструкция гарантирует, что кран, установленный в положение (открыто, закрыто или в некоторых случаях фиксированное промежуточное), останется в нём до принудительного снятия блокировки. Это простое, но чрезвычайно эффективное дополнение для безопасности, защиты и управления процессом.

Основные компоненты крана

Помимо механизма блокировки, кран содержит основные внутренние элементы, обеспечивающие работу шарового крана. К ним относятся:

• Корпус крана: Основная часть, содержащая и поддерживающая все внутренние элементы. Соединяется с трубопроводом и выдерживает давление и внешние условия.

• Шар: Сферический элемент с проходом, через который осуществляется поток среды. При совмещении с осью потока обеспечивает пропускание, при повороте на 90° — полное перекрытие.

• Шток: Соединяет рукоятку (или привод) с шаром. Поворот штока приводит к вращению шара.

• Седельные уплотнения: Кольцевые элементы, обеспечивающие герметичное перекрытие при закрытом кране. Создают контакт между шаром и корпусом для предотвращения течи.

• Уплотнения / сальниковая набивка: Различные элементы уплотнения штока и корпусных соединений — предотвращают утечку среды во внешнюю среду.

Совокупность этих компонентов формирует рабочую основу шарового крана. В случае запираемого исполнения механизм блокировки добавляется наружу (на рукоятку/корпус), при этом внутренняя конструкция остаётся практически идентичной.

Рукоятка и привод

Рукоятка является ключевым внешним элементом, обеспечивающим механический рычаг для вращения шара на четверть оборота (90°). При повороте рукоятки шток проворачивается, шар вращается, и проход внутри шара совмещается или рассогласовывается с направлением потока. Это обеспечивает быстрый режим «открыто/закрыто», за что шаровые краны особенно ценятся.

В запираемых шаровых кранах рукоятка обычно оснащается отверстиями или выступами для установки блокирующего устройства. После перевода рукоятки в требуемое положение механизм блокировки (например, совмещение выступов и установка замка) фиксирует её. Наличие блокирующего элемента на рукоятке означает, что изменить положение крана может только сотрудник, имеющий ключ или код.

Поскольку рукоятка обеспечивает визуальную индикацию (параллельно трубе — открыто, перпендикулярно — закрыто), оператор и обслуживающий персонал могут быстро определить состояние арматуры. Наличие блокировки усиливает эту индикацию физическим ограничением.



Распространённые типы запираемых шаровых кранов

По конструкции корпуса

Двухсоставные запираемые шаровые краны

В двухсоставном кране корпус состоит из двух основных частей (обычно основная часть корпуса и один торцевой колпак), которые соединены болтами или резьбовым соединением. Такая конструкция является очень распространённой. Она делает клапан компактным, а обслуживание — достаточно удобным. Однако ремонт обычно требует снятия всего клапана с трубопровода, поскольку необходимо разъединять концевые соединения.

Поэтому, если вы используете двухсоставной запираемый шаровой кран, нужно учитывать, что обслуживание может потребовать остановки линии и разборки участка трубопровода.

Трёхсоставные запираемые шаровые краны

Трёхсоставной кран состоит из трех основных частей корпуса — двух торцевых колпаков и съёмной центральной секции. Главным преимуществом является то, что центральный блок (с шаром, седлами и уплотнениями) можно снять для обслуживания без демонтажа концевых соединений с трубопровода.

Для запираемых шаровых кранов это означает сокращение времени на обслуживание и уменьшение простоя, что особенно важно там, где высокая доступность оборудования критична.



По размеру прохода

Полный проход (Full Port / Full Bore)

Полнопроходной шаровой кран имеет проход (отверстие в шаре), соответствующий внутреннему диаметру трубопровода. Это означает, что при открытом положении кран практически не создаёт сопротивления потоку и не вызывает падения давления.

В системах, где критичны высокая пропускная способность, минимальные потери давления или возможность прохождения очистных устройств (pigging), предпочтение часто отдают полнопроходным запираемым шаровым кранам.

Стандартный / редуцированный проход (Standard / Reduced Port)

Стандартные или редуцированные краны имеют проход меньшего диаметра по сравнению с трубопроводом. Это создаёт определённое ограничение потока по сравнению с полнопроходным исполнением.

Тем не менее такие краны являются более экономичными, легче по весу и оптимальны для общих задач, где максимальная пропускная способность не является ключевым требованием.



По конфигурации потока

Двухходовые (On/Off)

Это стандартная конфигурация для изоляции: двухходовой шаровой кран имеет один вход и один выход и используется для полного открытия или перекрытия потока. В запираемом исполнении кран можно зафиксировать в открытом или закрытом положении.

Такие краны широко применяются в задачах простой изоляции трубопроводов.

Трёхходовые (L-порт или T-порт)

Трёхходовой шаровой кран имеет три порта и может использоваться либо для распределения потока (от одного входа к двум выходам), либо для смешения (от двух входов к одному выходу), в зависимости от внутренней геометрии прохода. Существуют два распространённых варианта:

• L-порт: проход в форме буквы L, позволяющий распределять поток между двумя направлениями.

• T-порт: проход в форме буквы T, позволяющий одному входу подавать поток на два выхода либо смешивать два входных потока.

Запираемые исполнения трёхходовых кранов включают специальные рукоятки с возможностью фиксации выбранного направления потока, предотвращая случайное изменение схемы распределения или смешения.



Как выбрать подходящий шаровой кран с возможностью блокировки

Совместимость материалов

При выборе запорного шарового крана с блокировкой один из первых ключевых шагов — правильно подобрать материал, поскольку корпус, шар, седла и уплотнения должны соответствовать рабочей среде и условиям эксплуатации. Например:

• Латунь: Часто применяется для питьевой воды, систем отопления и кондиционирования (HVAC) и неагрессивных сред. Это экономичное решение, подходящее для умеренных давлений и температур. В одном из руководств латунь указана как материал, оптимальный для систем с пониженным давлением.

• Нержавеющая сталь (обычно 304, 316 или 316L): Подходит для более тяжелых условий — коррозионно-активные среды, повышенные температуры или пищевые/фармацевтические производства. Например, одно руководство по химически агрессивным средам особо рекомендует нержавеющую сталь для более жестких условий эксплуатации.

• Углеродистая сталь: Обладает высокой механической прочностью и часто используется в нефтегазовой отрасли, паровых и нефтехимических установках, но уступает нержавеющей стали по коррозионной стойкости.

• Другие материалы и сплавы: В условиях высокой коррозионной активности или в «экзотических» средах могут потребоваться специальные сплавы (например, Hastelloy, Monel) или внутренние покрытия/футеровки.

Учитывая наличие блокирующего механизма (дополнительные уши/проушины на рукоятке и корпусе, возможность установки навесного замка), необходимо прежде всего удостовериться, что базовая конструкция клапана подходит для рабочей среды. Иными словами: нельзя жертвовать правильным выбором материала только потому, что клапан является «блокируемым».



Требования по давлению и температуре

После выбора материала следующий критически важный шаг — сопоставить номинальные значения давления и температуры клапана с условиями вашей системы. Обратите внимание на следующее:

• Производители клапанов публикуют диаграммы или таблицы «давление–температура» (P–T), в которых указано максимально допустимое рабочее давление при заданной температуре для каждого материала и конструкции.

• По мере роста температуры прочность материала и эффективность уплотнений могут снижаться, поэтому при повышенных температурах допускаемое давление часто уменьшают. В одном из руководств отмечено, что «номинальное давление снижается по мере увеличения рабочей температуры».

• Выбирайте клапан, чей рейтинг равен или превышает наихудшие условия вашей системы (максимальное давление, максимальная температура, возможные колебания температуры рабочей среды, пуски, переходные процессы и скачки давления). Заниженный запас по этим параметрам подрывает безопасность и надежность.

• Учитывайте специальные среды: пар, высокотемпературные масла, агрессивные химикаты, криогенные жидкости — все они могут требовать повышенных характеристик или специальных исполнений.

Итог: выбранный шаровой кран с блокировкой должен быть не просто «фиксируемым», а полностью соответствовать фактическим условиям эксплуатации по давлению и температуре.

Типы присоединений

Наконец, способ подключения клапана к трубопроводу влияет на монтаж, обслуживание и совместимость с существующей инфраструктурой. Наиболее распространенные типы присоединений:

• Резьбовые (NPT / BSP): Распространены в трубопроводах малого диаметра или там, где особенно важен простой монтаж. Хороши для простых сервисов, но менее подходят для очень высоких давлений или частого обслуживания.

• Фланцевые: Очень распространенный вариант в промышленных установках. Благодаря болтовому соединению и прокладкам фланцевые клапаны удобнее демонтировать, переустанавливать и выравнивать. Идеальны там, где клапан может потребовать обслуживания или замены.

• Сварные концы: Постоянное присоединение с минимальными путями утечки, часто выбирается в условиях ограниченного пространства или когда критична целостность трубопровода. Однако сварка усложняет замену клапана в будущем.

При спецификации шарового крана с блокировкой убедитесь, что тип присоединения соответствует стандартам трубопровода (диаметр, толщина стенки, класс фланца или тип резьбы). Также стоит проверить, не влияет ли блокирующий механизм на ориентирование рукоятки или необходимый зазор для установки навесного замка, особенно в стесненных местах.



Промышленные области применения

Ключевые отрасли

Нефтегазовая промышленность
Шаровые краны с блокировкой востребованы на всех стадиях — добыча, транспортировка и переработка — используются для изоляции, запуска скребков (pigging) и аварийного отключения. Они работают с высоконапорными углеводородами, обеспечивая быстрое срабатывание и надежную герметизацию.

Химическая промышленность
На химических предприятиях такие клапаны управляют агрессивными и высокотемпературными средами. Их долговечность — особенно в нержавеющем исполнении или с PTFE-футеровкой — вместе с возможностью блокировки обеспечивает устойчивость к химическому воздействию и повышенную эксплуатационную безопасность.

Очистка и подготовка воды
От городских систем водоснабжения до очистных сооружений сточных вод шаровые краны с блокировкой (чаще всего полнопроходные) эффективно работают со шламами и реагентами, снижая риск засорения. Такие функции, как электропривод и коррозионностойкие покрытия, повышают надежность в подземных или труднодоступных участках.

Системы HVAC
Шаровые краны с замком обеспечивают быстрое отключение и секционирование в системах отопления, вентиляции и кондиционирования. Особенно они подходят для линий с хладагентом, обеспечивая коррозионную стойкость и высокую герметичность, оперативно предотвращая утечки и регулируя расход.

Пищевая и напитковая отрасль
В гигиеничных условиях шаровые краны — особенно полнопроходные из нержавеющей стали — обеспечивают беспрепятственный поток без заметных потерь давления, удобную очистку и предотвращение загрязнения. Наличие блокировки поддерживает безопасное обслуживание без ущерба санитарным требованиям.



Типовые сценарии применения

Безопасность трубопроводов и изоляция
Шаровые краны с возможностью блокировки служат надежными точками изоляции, защищая систему при проведении работ по обслуживанию или в аварийных ситуациях. В таких приложениях, как факельные линии или системы сброса, блокировка гарантирует фиксированное положение клапанов — в требуемом открытом или закрытом состоянии.

Муниципальные системы водоснабжения
На местном уровне шаровые краны с блокировкой помогают защитить линии питьевой воды и оборудование очистки от несанкционированного вмешательства или случайной операции — что критично для надежной подачи безопасной воды.

Промышленные и перерабатывающие предприятия
Будь то пивоварение, производство пластмасс, экструзия или регулирование газов, шаровые краны с блокировкой обеспечивают точное и безопасное управление потоками. Блокирующие функции помогают строго соблюдать эксплуатационные процедуры и повышать уровень промышленной безопасности.



Преимущества и безопасность

Функции безопасности

Предотвращение несанкционированной операции
Шаровые краны с блокировкой физически препятствуют повороту рукоятки — как случайному, так и со стороны лица без полномочий, что усиливает безопасность на рабочем месте.

Защита от вмешательства
Прочные блокирующие механизмы — встроенные в рукоятку или дополнительно установленные — устойчивы к попыткам вскрытия и обеспечивают сохранение заданного положения клапана.

Снижение риска ошибок персонала
Фиксация клапанов в определенном положении исключает риск случайной неправильной операции во время рутинных работ, что снижает опасности, связанные с человеческим фактором.

Соответствие процедурам Lockout/Tagout (LOTO)
Шаровые краны с блокировкой облегчают соблюдение ключевых процедур LOTO по блокировке и маркировке источников опасной энергии во время обслуживания. Это защищает работников и обеспечивает соответствие требованиям OSHA и международных стандартов безопасности.



Эксплуатационные преимущества

Предотвращение утечек
Фиксация клапана в строго закрытом или открытом положении помогает поддерживать стабильную герметичность — это критично для предотвращения утечки жидкости или газа и сохранения целостности контура.

Поддержание целостности системы
Блокировка клапанов стабилизирует технологический процесс и предотвращает непреднамеренные изменения режима — особенно в нагруженных или опасных системах, где требуется жесткий контроль.

Снижение затрат за счет надежности
Сокращая риск утечек и ошибок персонала, шаровые краны с блокировкой уменьшают время простоев, снижают эксплуатационные расходы и повышают общую надежность оборудования.

Повышенный контроль эксплуатации
Такие клапаны обеспечивают и визуальное, и физическое подтверждение положения запорного органа (открыт или закрыт), что дает ясность операторам — особенно важно для точного управления процессами и выполнения проверок безопасности.



Замковые устройства и аксессуары для клапанов

Типы блокирующих систем

Замки для клапанов воздуха, воды, газа и гидросистем

Существуют специализированные устройства блокировки для различных жидкостных и газовых систем. Они надежно фиксируют клапаны (например, шаровые, задвижки, клапаны-флапперы), предотвращая их случайное открытие во время обслуживания или аварий. Такие устройства рассчитаны на работу с нагнетательными средами — воздухом, водой, газом или гидравлическими жидкостями.

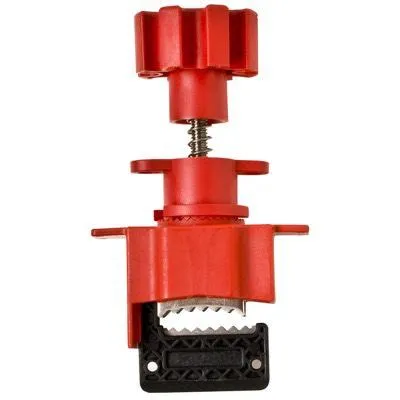

Универсальные/зажимные блокираторы клапанов

Устройства, которые зажимают рукоятку или шток клапана — подходят для различных типов арматуры, включая шаровые краны, задвижки и дисковые затворы, предлагая универсальное «один размер для многих» решение.



Оборудование для LOTO

Хасп-блокираторы

При необходимости коллективной блокировки применяют хасп-устройства, которые позволяют повесить несколько навесных замков на одно блокирующее устройство — так каждый авторизованный работник фиксирует энергоизолированное оборудование своим замком.

Навесные замки и ключи

Это стандартные элементы процедур LOTO, которые запирают блокирующие устройства на клапанах и обеспечивают доступ к ним только назначенному персоналу.

Теги и предупредительные таблички

Хорошо заметные, стандартизированные теги — например, «DANGER – DO NOT OPERATE» («ОПАСНО — НЕ ВКЛЮЧАТЬ») — сигнализируют о том, что оборудование заблокировано и находится в обслуживании, что усиливает безопасность и помогает соблюсти нормы.



Критерии выбора и технические характеристики

1. Технические параметры

Номинальные давления

Всегда выбирайте шаровой кран с блокировкой, максимальное рабочее давление которого превышает требования вашей системы. Тяжелые исполнения (например, из нержавеющей стали, опорные шаровые краны тройникового типа — trunnion) могут работать в диапазоне классов ASME 150–1500 (до 2 250 psi). Более компактные клапаны (например, латунные или пластиковые) обычно рассчитаны примерно на 150 psi (1 MPa).

Диапазоны температур

Выбор клапана должен соответствовать тепловым условиям эксплуатации:

• Латунные клапаны: примерно от –20 °C до 160 °C (–4 °F до 320 °F), в зависимости от типа уплотнений.

• Нержавеющая сталь: более широкий диапазон — примерно от –40 °C до 220 °C (–40 °F до 428 °F).

• Комплексные промышленные исполнения (в зависимости от материалов) могут выдерживать до 750 °F (~400 °C) и давления до 1000 бар (~14 500 psi).

Размеры и условный проход

Типовые размеры шаровых кранов начинаются примерно с ½″ и выше. Небольшие (≥½″) применяются в жилых системах и контрольно-измерительных линиях, средние (½″–2″) распространены в HVAC и малых промышленных установках, а крупные (свыше 2″) необходимы для высоких расходов в магистральных трубопроводах и производственных линиях.

Совместимость материалов

При выборе учитывайте как материалы корпуса, так и материалы уплотнений:

• Металлические варианты: латунь, бронза, нержавеющая сталь, углеродистая сталь — каждая из этих групп имеет собственный набор характеристик по прочности, коррозионной стойкости и стоимости.

• Пластики: PVC, CPVC, полипропилен — применяются для химически стойких решений при низком давлении.

• Уплотнительные материалы: PTFE, FKM, EPDM подбираются с учетом химического состава среды, температуры и давления — PTFE обеспечивает высокую химическую стойкость, тогда как эластомеры часто дают лучшую эластичность и прилегание в универсальных приложениях.



2. Факторы, зависящие от области применения

Совместимость с типом среды

Согласовывайте материалы корпуса и уплотнений с конкретной рабочей средой — например, нержавеющая сталь для коррозионных или санитарных сред, пластиковые материалы для агрессивной химии, латунь для воды и умеренных условий. Всегда обращайтесь к спецификациям производителя по химической совместимости.

Условия окружающей среды

Учитывайте такие факторы, как экстремальные температуры окружающего воздуха, воздействие атмосферных условий или взрывоопасные зоны. Например, для криогенного сервиса могут понадобиться специальные вентилируемые конструкции; в высокотемпературных зонах может потребоваться оборудование с допуском ATEX для обеспечения безопасности.

Нормативные требования

Ряд приложений требует соблюдения отраслевых стандартов:

• Системы питьевого водоснабжения могут требовать одобрений WRAS, KIWA или DVGW.

• Газовые приложения часто нуждаются в соответствии требованиям DVGW или EN-331.

• Для взрывоопасных зон в ЕС требуется сертификация ATEX.

• Директива ЕС по оборудованию, работающему под давлением (PED), также регулирует требования к конструкции и давлению.

Доступность обслуживания

Отдавайте предпочтение клапанам, которые легко обслуживать. К таким решениям относятся:

• Трехсоставные корпуса или конструкции «swing-out», обеспечивающие удобный доступ к внутренним узлам.

• Конструкции с самоподжимными (live-loaded) уплотнениями, пресс-масленками и антистатическими элементами для долговременной работы.

• Исполнения с функцией двойной отсечки и стравливания (double block-and-bleed) для технического обслуживания без полной остановки (для опорных шаровых кранов trunnion — хотя не все модели удовлетворяют строгому определению «настоящий» double block-and-bleed).



Монтаж и обслуживание

Рекомендации по установке

Правильное позиционирование
Убедитесь, что при приемке клапан не имеет повреждений, и храните его в защищенном месте до монтажа. Перед установкой очистите трубопровод — промойте или продуйте его, чтобы удалить посторонние частицы, способные повредить шар и седла.

Избегайте монтажа клапана штоком вниз — такое положение может привести к утечкам через сальниковую набивку. Устанавливайте клапан так, чтобы привод (если он имеется) можно было демонтировать без разгерметизации линии и снятия самого клапана с трубопровода.

Порядок замены рукоятки
Перед установкой блокируемой рукоятки убедитесь, что клапан полностью закрыт. Подберите рукоятку правильного размера и исполнения, затем аккуратно выровняйте и установите ее согласно инструкциям производителя.

Необходимый инструмент
Используйте правильные методы подъема — поднимайте за отверстия фланцев или грузовые проушины, но никогда не за шток или привод.

Затягивайте крепеж с требуемым моментом, применяя динамометрические ключи там, где это указано.

Меры безопасности
Перед снятием или обслуживанием арматуры всегда сбрасывайте давление и полностью дренируйте трубопровод. Особую осторожность соблюдайте при работе с клапанами, в которых находились токсичные, горючие или коррозионные среды — используйте СИЗ, обеспечьте наличие воды или средств пожаротушения и строго следуйте правилам безопасного обращения.

Внимательно ознакомьтесь со всеми инструкциями по монтажу и обслуживанию от производителя до начала любых работ.





Лучшие практики обслуживания

Регулярный график инспекций
Проводите плановые проверки — как минимум один раз в год для стандартных условий и чаще для высоконапорных, высокочастотных или коррозионных сред. Контролируйте затяжку крепежа, наличие коррозии, утечки, состояние уплотнений и корректность работы механизма.

Требования к смазке
Смазывайте подвижные части, такие как шток и шар, синтетическими, водонерастворимыми, масляными смазками, совместимыми с материалами клапана и рабочей средой. Избегайте паст и смазок на глинистой основе, которые могут накапливаться и затруднять работу. Некоторые клапаны поставляются уже смазанными и могут не требовать дополнительной смазки в течение всего срока службы.

Замена уплотнений
Заменяйте сальниковую набивку, если утечки сохраняются после аккуратной подтяжки. Разбирайте клапан только на разгерметизированной системе, полностью удаляйте старую набивку и устанавливайте новые кольца строго по инструкции, чтобы избежать перекосов и повторных утечек.

Проверка работоспособности
Используйте плановые остановы производства для углубленного обслуживания: снимаете клапаны, разбираете, очищаете, осматриваете или заменяете изношенные детали, такие как уплотнения и седла. После обслуживания выполняйте испытания давлением или тесты на герметичность, чтобы подтвердить корректную работу.



Типичные неисправности и поиск причин

Распространенные проблемы

1. Заедание или тугой ход рукоятки
Клапаны могут становиться тугими или полностью заклинивать из-за коррозии, накопления отложений или отсутствия смазки. Это приводит к задержкам при эксплуатации или к принудительному смещению внутренних элементов при попытке открыть или закрыть клапан.

2. Разрушение уплотнений
Износ седел, O-рингов или других уплотнений может приводить к утечкам через шар (внутренняя негерметичность) или через шток/корпус (внешняя утечка). Основные причины — старение материалов, некорректный монтаж или воздействие коррозионной среды.

3. Отказ блокирующего механизма
Элементы блокировки — такие как отверстия под навесной замок или встроенные защёлки — могут выйти из строя из-за усталостных повреждений, перекоса или коррозии, что подрывает надежность фиксации клапана.

4. Проблемы с пропускной способностью
Частичное засорение или снижение пропускной способности могут быть вызваны отложениями, смещением внутренних деталей или повреждением внутренних поверхностей. Это ухудшает работу и влияет на перепад давления в системе.



Решения и профилактика

Заедание или тугой ход рукоятки

• Нанесите проникающую смазку для разрыхления заклинивших участков и аккуратно расшевелите рукоятку, чтобы освободить механизм.

• Проверьте наличие внутренних загрязнений и тщательно прочистите клапан.

• Замените рукоятку, если имеются явные следы коррозии или механических повреждений.

Разрушение уплотнений

• При незначительных утечках по штоку аккуратно подтяните сальниковые гайки, но избегайте чрезмерной затяжки, чтобы не вызвать заедание.

• Разберите клапан, осмотрите, очистите и замените изношенные уплотнения, O-ринги или седла.

Отказ блокирующего механизма

• Периодически смазывайте и осматривайте блокирующие элементы на предмет износа или коррозии.

• Заменяйте поврежденные рукоятки или детали блокировки комплектующими, одобренными производителем.

Проблемы с пропускной способностью

• Промойте систему или разберите клапан для удаления отложений и посторонних частиц.

• Проверьте соосность и состояние шара и седел. При необходимости замените изношенные элементы.

Сводная таблица по поиску неисправностей



Заключение

Шаровые краны с блокировкой — это гораздо больше, чем просто устройства для управления потоком: они являются первой линией защиты в промышленных системах. От прочных внутренних компонентов до надежных механизмов фиксации — такие клапаны спроектированы для предотвращения аварий, повышения стабильности процессов и обеспечения соответствия критически важным стандартам безопасности, таким как Lockout/Tagout (LOTO). Они выпускаются в различных исполнениях — плавающий или опорный шар (floating, trunnion), латунь, нержавеющая сталь, пластики — с возможностью установки навесных замков или с ключевым управлением для конкретных сред и условий эксплуатации. Будь то нефтепроводы, очистные сооружения или химические производства, правильный выбор, монтаж и обслуживание являются основой долгосрочной надежной работы. Понимание принципа действия, области применения и типичных неисправностей помогает инженерам и руководителям производств принимать более взвешенные и безопасные решения. Если вы хотите усилить контроль над процессами, сократить простои и защитить персонал, шаровые краны с блокировкой — проверенное и незаменимое решение.
