Сжиженный природный газ (СПГ, LNG) — это природный газ, охлаждённый до -162°C (-260°F) для значительного уменьшения объёма, что облегчает его хранение и транспортировку, особенно в регионы без доступа к магистральным газопроводам. После доставки он повторно регазифицируется и используется в таких отраслях, как электроэнергетика, отопление и транспорт. Однако криогенная природа СПГ создаёт серьёзные инженерные проблемы — стандартная запорная и регулирующая арматура может выйти из строя при столь экстремально низких температурах. Поэтому необходимы специальные криогенные клапаны для предотвращения замерзания приводов, сохранения герметичности уплотнений при термическом сжатии и минимизации испарения СПГ. Правильный выбор конструкции криогенного клапана, материалов и уплотнительных решений имеет ключевое значение для безопасной, эффективной и долгосрочной работы СПГ-систем.

Уникальные особенности работы клапанов в системах СПГ

Эксплуатация клапанов в СПГ-системах связана с особыми задачами из-за криогенных свойств рабочей среды. К этим задачам относятся риски, связанные с экстремально низкими температурами, влияние термического сжатия и расширения, а также необходимость точного контроля испарения СПГ.​

Риски экстремально низких температур

СПГ хранится и транспортируется при температуре около -162°C (-260°F), что подвергает клапаны воздействию жёстких криогенных условий. Стандартные конструкционные материалы при таких температурах могут становиться хрупкими, что приводит к потенциальным конструктивным разрушениям. Кроме того, воздействие столь низких температур создаёт риск криогенных ожогов для персонала и может вызвать структурные повреждения элементов системы хранения и трубопроводной обвязки . Для минимизации этих рисков корпус и внутренние детали клапанов должны изготавливаться из материалов, таких как нержавеющая сталь 316, которая сохраняет прочностные характеристики при криогенных температурах.

Эффекты термического сжатия и расширения

Существенные перепады температур в СПГ-процессах вызывают тепловое расширение и сжатие материалов. Различие коэффициентов линейного расширения между элементами клапана может привести к разрушению уплотнений и утечкам. Например, если корпус клапана и уплотнительные элементы сжимаются с разной интенсивностью, это может нарушить целостность зоны герметизации . Проектирование клапанов с использованием материалов с близкими коэффициентами теплового расширения, а также применение удлинённых кожухов (extended bonnet) помогает компенсировать термические деформации и сохранять герметичность уплотнений.​

Контроль испарения СПГ

Неконтролируемое испарение СПГ, часто вызванное притоком тепла, может привести к повышению давления в системе и созданию потенциально аварийных ситуаций. Клапаны играют ключевую роль в управлении процессом испарения. Например, предохранительные (предохранительно-сбросные) клапаны необходимы для предотвращения превышения давления путём контролируемого сброса пара . Кроме того, специализированные регулирующие клапаны, такие как дроссельные клапаны Джоуля–Томсона, используются для регулирования давления и температуры в процессе переработки СПГ, обеспечивая эффективную и безопасную эксплуатацию.



Ключевые конструктивные особенности СПГ-клапанов

Клапаны для СПГ должны быть спроектированы так, чтобы надёжно работать в криогенных условиях. Ключевые конструктивные решения включают удлинённые кожухи, правильно подобранные материалы и специализированные уплотнительные системы.​

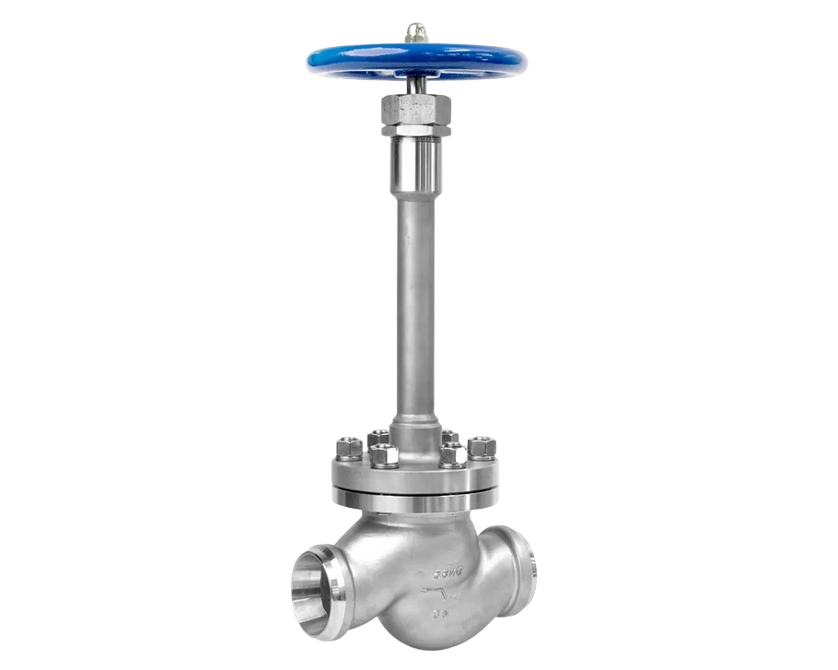

Удлинённый кожух (Long Neck / Extended Bonnet)

Конструкция с удлинённым кожухом решает сразу несколько задач:​

• Предотвращение замерзания привода: За счёт удаления привода от криогенной среды удлинённый кожух снижает риск затвердевания смазки и обеспечивает стабильную работоспособность привода.​

• Защита сальникового уплотнения штока: Такая конструкция изолирует сальниковую набивку штока от экстремального холода, сохраняя герметичность и предотвращая утечки.​

• Минимизация теплопритока: Удлинённый кожух позволяет эффективно размещать теплоизоляцию, сокращая приток тепла и предотвращая нежелательное испарение СПГ.​

Требования к материалам для криогенной арматуры

Выбор материалов имеет критическое значение для клапанов, работающих со СПГ:​

• Нержавеющие стали 304L/316L: Эти аустенитные нержавеющие стали сохраняют вязкость и ударную прочность при криогенных температурах, что делает их оптимальными для СПГ-применений.​

• Бронзовые сплавы: Никель-алюминиевые бронзы обладают хорошей пластичностью и устойчивостью к охрупчиванию при низких температурах, являясь альтернативой нержавеющей стали.​

• Предотвращение низкотемпературного охрупчивания: Материалы должны подбираться с учётом стойкости к низкотемпературному охрупчиванию, что обеспечивает сохранение структурной целостности и безопасности оборудования.​

Специальные решения по уплотнениям

Эффективная герметизация имеет решающее значение в криогенных условиях:​

• Гибкий графит против низкотемпературных PTFE-уплотнений: Гибкий графит сохраняет уплотнительные свойства при низких температурах, тогда как специализированные варианты PTFE обеспечивают низкий коэффициент трения и высокую химическую стойкость.​

• Двойные уплотнения штока: Применение двухрядных уплотнений (double-seal stem design) повышает надёжность предотвращения утечек и обеспечивает дополнительный уровень безопасности в СПГ-системах.



5 критически важных факторов выбора СПГ-клапанов

Правильный выбор клапанов для СПГ-применений имеет ключевое значение для обеспечения безопасности, энергоэффективности и соответствия отраслевым стандартам. Ниже приведены пять наиболее важных факторов, которые необходимо учитывать:

Совместимость с температурным диапазоном (-196°C до +80°C)

СПГ-клапаны должны надёжно работать в широком диапазоне температур — от криогенных значений -196°C до температур окружающей среды порядка +80°C. Для этих условий традиционно применяются материалы, такие как нержавеющие стали 304L и 316L, отличающиеся высокой вязкостью и устойчивостью к охрупчиванию при низких температурах. Кроме того, в конструкцию клапанов часто закладываются такие элементы, как удлинённые кожухи, которые защищают сальниковые уплотнения штока от экстремального холода и обеспечивают герметичную работу арматуры. ​

Класс давления и стойкость к криогенным ударам

Клапаны в СПГ-системах подвергаются воздействию как высоких давлений, так и резких температурных градиентов, известных как криогенные удары. Для устойчивой работы в таких условиях клапаны проектируются и испытываются в соответствии со стандартами, такими как ASME B16.34, которые определяют предельные значения давления и температуры, требования к материалам и геометрическим параметрам. Соблюдение этих стандартов гарантирует, что арматура выдержит эксплуатационные нагрузки в СПГ-процессах без разрушений и отказов.

Сравнение типов клапанов

• Шаровые краны (ball valves): Обеспечивают быстрый поворот на 90° и плотное перекрытие потока, что делает их подходящими для приложений, требующих частого маневрирования и надёжного отсечки среды. ​

• Задвижки (gate valves): Предназначены для работы в положениях «полностью открыт / полностью закрыт» и оптимальны там, где арматура переключается нечасто, но требуется минимальное гидравлическое сопротивление в открытом положении. ​

• Обратные клапаны (check valves): Предотвращают обратный поток в системе, автоматически срабатывая при изменении перепада давления, и являются ключевым элементом защиты оборудования от реверса потока. ​

​

Требования к приводам (пневматические/электрические с морозостойкой смазкой)

Приводы должны сохранять работоспособность в криогенной среде. Пневматические приводы часто предпочитают за их простоту, надёжность и устойчивость к низким температурам. Электрические приводы требуют тщательного подбора материалов корпусов, уплотнений и смазочных материалов во избежание замерзания и увеличения крутящего момента. Применение морозостойких смазок и компонентов, прошедших испытания на низкотемпературную устойчивость, обеспечивает надёжную работу приводной арматуры в СПГ-применениях. ​

Стандарты соответствия: BS 6364 / ISO 28921 / ASME B16.34

Соблюдение международных стандартов является обязательным условием при выборе арматуры для СПГ-сервисов:​

• BS 6364: Определяет требования к клапанам, работающим в криогенных условиях, включая требования к проектированию, испытаниям и маркировке.​

• ISO 28921: Регламентирует конструкцию и испытания изолирующей арматуры для низкотемпературных применений, охватывая требования к герметичности и надёжности.​

• ASME B16.34: Устанавливает стандарты для предельно допустимых сочетаний давления и температуры, размеров и материалов корпусной арматуры.​



Лучшие практики монтажа и обслуживания СПГ-клапанов

Правильный монтаж и своевременное обслуживание СПГ-клапанов имеют решающее значение для обеспечения безопасности, надёжности и ресурса работы арматуры в криогенных приложениях.​

Процедуры предварительного охлаждения перед вводом в работу

Перед подачей СПГ в резервуары или трубопроводы необходимо выполнить процедуру предварительного охлаждения, чтобы предотвратить термический удар и напряжения в материале. Обычно это достигается путём постепенного снижения температуры системы с использованием низкотемпературного азота (газообразного или жидкого). Процесс, как правило, включает следующие этапы:​

• Проверка целостности рукавов, трубопроводов и соединений.

• Плавная подача в систему низкотемпературного азота для постепенного снижения температуры.

• Непрерывный контроль давления и температуры для обеспечения контролируемого охлаждения.

• Удаление азота после достижения требуемой температуры и подготовка системы к приёму СПГ.​

Требования к теплоизоляции корпусов клапанов

Эффективная теплоизоляция корпусов клапанов имеет ключевое значение для поддержания криогенных температур и предотвращения теплопритока, который приводит к испарению СПГ и потере холода (энергии). Материалы теплоизоляции следует подбирать с учётом их теплопроводности, долговечности и устойчивости к криогенным температурам. Правильно выполненная изоляция также защищает персонал от контакта с холодными поверхностями и снижает риск образования инея и льда на оборудовании.

Интервалы обслуживания сальниковых уплотнений штока

Регулярное обслуживание сальниковых уплотнений штока имеет решающее значение для обеспечения герметичности СПГ-клапанов. К лучшим практикам относятся следующие мероприятия:​

• Ежемесячные инспекции: Проведение визуальных осмотров для выявления признаков износа, утечек или деградации уплотнительных материалов.

• Периодическое сервисное обслуживание: Проведение комплексного обслуживания, включая замену набивки и уплотнительных элементов, как правило, раз в два года или в соответствии с рекомендациями производителя.

• Правильная регулировка сальника: Обеспечение правильного момента затяжки сальниковых гаек для достижения оптимального обжатия набивки без перетяжки, которая может привести к преждевременному износу и повреждению уплотнения.



Типичные ошибки при выборе клапанов для СПГ

Корректный подбор арматуры для СПГ-применений критически важен для обеспечения безопасности, эффективности и долговечности оборудования. Избегая распространённых ошибок, можно предотвратить эксплуатационные сбои, аварии и дорогостоящие простои.​

Применение стандартной арматуры в криогенной среде

Стандартные клапаны не рассчитаны на экстремально низкие температуры, характерные для СПГ-сервисов, где температура может опускаться до -196°C. Использование такой арматуры может привести к охрупчиванию материалов, разрушению уплотнений и потере конструктивной прочности. Криогенные клапаны специально разрабатываются с учётом требований низкотемпературной эксплуатации, применяя соответствующие материалы и конструктивные решения, что гарантирует надёжную работу в условиях СПГ-сервисов. ​

Игнорирование зазоров на термическое сжатие

При воздействии криогенных температур материалы неизбежно сжимаются, причём разные материалы имеют различные коэффициенты линейного расширения. Если не учитывать эти зазоры на термическое сжатие, это может привести к несоосности деталей, разрушению уплотнений и возникновению утечек. Грамотная конструкция клапана должна учитывать эти факторы, чтобы сохранять плотность затвора и структурную целостность арматуры во всём рабочем диапазоне температур. ​

Игнорирование заводских отчётов по криогенным испытаниям

Криогенные испытания подтверждают работоспособность клапана в условиях, максимально приближённых к реальной эксплуатации с СПГ, с оценкой показателей герметичности, крутящего момента, надёжности привода и общего функционирования. Игнорирование этих заводских протоколов испытаний может привести к выбору арматуры, которая не обеспечит требуемых эксплуатационных характеристик в реальных условиях. Необходимо убедиться, что клапаны прошли и успешно выдержали комплекс криогенных испытаний в соответствии со стандартами, такими как BS 6364, что является ключевым условием обеспечения промышленной безопасности и нормативного соответствия.



Отраслевые области применения СПГ-клапанов​

Клапаны для СПГ играют ключевую роль на всех этапах цепочки поставок сжиженного природного газа, обеспечивая безопасную и эффективную работу оборудования в криогенных условиях.

• Резервуары хранения СПГ: В криогенных хранилищах СПГ арматура играет критическую роль в поддержании стабильных низкотемпературных условий. Предохранительные клапаны необходимы для предотвращения превышения давления за счёт сброса избыточного пара, что гарантирует защиту резервуаров от перегрузок. Кроме того, отсечные (изолирующие) клапаны используются для управления потоками СПГ при операциях налива и слива, обеспечивая точное дозирование и безопасное обращение с продуктом. ​
• Заводы по сжижению газа: В процессе сжижения природный газ охлаждается приблизительно до -162°C для перевода его в жидкое состояние. Регулирующие клапаны на этом этапе играют ключевую роль, управляя расходом и давлением газа на различных стадиях охлаждения и очистки. Такая арматура должна выдерживать экстремальные температуры и высокие давления, обеспечивая эффективность и безопасность процесса сжижения. ​
• Криогенная транспортировка: Перевозка СПГ морскими газовозами и автоцистернами требует применения арматуры, способной работать надёжно в условиях вибраций, динамических нагрузок и постоянных температурных колебаний. Шаровые краны широко используются благодаря своей способности обеспечивать быстрый и надёжный отсечной запор, тогда как задвижки применяются для безопасной изоляции участков трубопровода во время операций погрузки и разгрузки. Такие клапаны должны быть спроектированы с учётом термических напряжений, возникающих при криогенных температурах, и механических нагрузок, связанных с транспортировкой.



Заключение

Выбор правильных клапанов для СПГ-применений — это гораздо больше, чем просто формальное выполнение технического чек-листа, это вопрос промышленной безопасности и стабильной производительности всей системы. Криогенная среда ставит материалы и конструкции на предел их возможностей, поэтому опыт и компетенции производителя клапанной арматуры приобретают решающее значение. Подтверждённая практика проектирования криогенных клапанов гарантирует, что каждый аспект — от удлинённого кожуха и подбора материалов до конструкции уплотнений и испытаний на криогенных стендах — соответствует жёстким требованиям СПГ-операций. Кроме того, не существует двух абсолютно одинаковых СПГ-проектов: индивидуально адаптированные решения по клапанам, учитывающие конкретные диапазоны температур, параметры потока и эксплуатационные вызовы, обеспечивают долгосрочную надёжность и энергоэффективность. Сотрудничество с производителем, который глубоко понимает эти нюансы, является ключом к созданию безопасных, соответствующих стандартам и экономически эффективных СПГ-систем.
