Системы отопления, вентиляции и кондиционирования воздуха (HVAC) являются необходимыми для поддержания комфортных условий в помещениях, а запорно-регулирующая арматура играет ключевую роль в регулировании расхода, направления и давления рабочих сред в этих системах. В данном руководстве представлен подробный обзор различных типов клапанов, применяемых в HVAC-системах, их функций и областей применения в жилом, коммерческом и промышленном секторе. Независимо от того, являетесь ли вы профессионалом в этой области или только начинаете знакомиться с HVAC-системами, это руководство поможет вам понять важность арматуры и то, как она влияет на эффективность и надежность работы HVAC.
Что такое клапаны HVAC и почему они важны?
Клапаны являются важнейшими элементами в системах HVAC, поскольку используются для управления потоком воздуха, воды или хладагента. С их помощью регулируются температура, давление и расход, что имеет решающее значение для поддержания оптимальных рабочих условий и энергосбережения. Различные типы арматуры выполняют разные задачи — от простого отключения потока до точного дросселирования, — что существенно влияет на общую производительность системы.
Типы клапанов HVAC и их функции

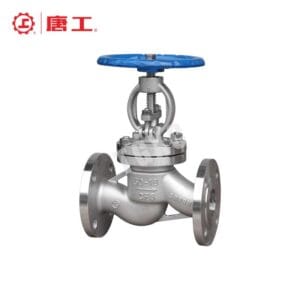

1. Шаровые клапаны типа «глобус» (Globe Valves)
Клапаны типа globe широко применяются для дросселирования и регулирования расхода рабочих сред в HVAC-системах. Корпус таких клапанов имеет сферическую (шарообразную) форму с подвижным запорным органом (тарелкой/затвором), положение которого можно изменять для точного контроля расхода. Они особенно хорошо подходят для контуров, где требуется прецизионное регулирование потока, например, в системах охлажденной воды или горячего водяного отопления.
(Если вы хотите узнать больше о клапанах типа globe, нажмите здесь>>)

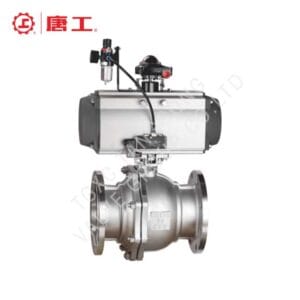

2. Шаровые краны (Ball Valves)
Шаровые краны известны надежной функцией «открыто/закрыто» и простой конструкцией. В качестве запорного органа используется шар с осевым отверстием, которое при открытом положении совпадает с проходным сечением трубопровода, обеспечивая полный проход. Шаровые краны обычно применяются там, где требуется быстрое отключение потока, поэтому они идеально подходят для аварийного отключения или изоляции участков системы при регламентных работах в HVAC-установках.
(Для получения более подробной информации о шаровых кранах, нажмите здесь>>)
3. Дисковые поворотные затворы (Butterfly Valves)
Дисковые поворотные затворы отличаются малой массой и сравнительно низкой стоимостью, что делает их особенно удобными для больших диаметров труб и HVAC-систем, где необходимо регулировать расход при минимальных потерях давления. Конструктивно они представляют собой поворотный диск, который при вращении открывает или перекрывает проходное сечение. Такие затворы часто применяются в центральных приточно-вытяжных установках, больших каналах и системах вентиляции.
(Чтобы подробнее ознакомиться с дисковыми затворами (butterfly valves), нажмите здесь>>)
4. Регулирующие клапаны (Control Valves)
Регулирующие клапаны применяются для непрерывного изменения расхода, обеспечивая точную настройку параметров для поддержания требуемых значений температуры и давления в HVAC-системах. Как правило, такие клапаны комплектуются исполнительными механизмами (приводами) и управляются от системы автоматизации или диспетчеризации здания. Они являются ключевым элементом поддержания комфортных условий за счет дозированной подачи теплоносителя или хладагента по мере необходимости.
(Если вам нужна дополнительная информация о регулирующих клапанах, нажмите здесь>>)
5. Обратные клапаны (Check Valves)
Обратные клапаны пропускают среду только в одном направлении, предотвращая обратный поток и защищая HVAC-систему от возможных повреждений. Их часто устанавливают на насосах и компрессорах, чтобы обеспечить одностороннее движение рабочей среды и избежать нарушений в работе оборудования.
(Хотите узнать больше об обратных клапанах? Нажмите здесь>>)
6. Клапаны поддержания и сброса давления (Pressure Relief Valves)
Клапаны поддержания и сброса давления используются для стабилизации давления на стороне потребителя, независимо от колебаний входного давления. Эти устройства имеют критическое значение в HVAC-системах, так как защищают оборудование и трубопроводы от повреждений, связанных с превышением давления, и обеспечивают устойчивую и безопасную работу системы.
(Для получения дополнительной информации о клапанах сброса давления, нажмите здесь>>)
Области применения
Клапаны в системах HVAC устанавливаются в различных элементах системы, и каждый из них выполняет свою функцию:
- Жилые системы: Арматура в бытовых HVAC-системах часто используется для регулирования расхода воды в радиаторах или контурах теплого пола, обеспечивая равномерное распределение температуры по всему дому.
- Коммерческие системы: В коммерческих зданиях клапаны необходимы для управления распределением воздуха, поддержания требуемого давления и обеспечения комфортных условий в таких помещениях, как офисы, отели и торговые центры.
- Промышленные системы: В промышленных HVAC-системах арматура используется для точного контроля температуры и влажности, в том числе в ответственных зонах, таких как центры обработки данных или производственные участки, где строгое соблюдение параметров среды является критически важным.
Ключевые отличия между типами клапанов
| Тип клапана | Функция | Сценарий применения |
|---|---|---|
| Globe-клапан | Дросселирование и регулирование расхода | Системы горячей и охлажденной воды |
| Шаровой кран | Функция «открыто/закрыто» | Аварийное отключение и изоляция при обслуживании |
| Дисковый поворотный затвор | Регулирование расхода при минимальных затратах | Крупные воздуховоды и вентиляционные системы |
| Регулирующий клапан | Точная модуляция расхода | Контроль температуры и давления |
| Обратный клапан | Предотвращение обратного потока | Насосы и компрессоры |
| Клапан поддержания/сброса давления | Поддержание стабильного давления | Защита оборудования и трубопроводов |
Важность правильного обслуживания клапанов
Корректное и регулярное обслуживание арматуры имеет решающее значение для обеспечения долгосрочной эффективности и надежности HVAC-систем. Неправильно работающие клапаны могут приводить к дисбалансу давления, неэффективному расходу энергии и снижению уровня комфорта в помещениях. Плановые осмотры, очистка и своевременная замена изношенных или поврежденных клапанов позволяют предотвратить подобные проблемы, снизить энергозатраты и минимизировать время простоя системы.
Заключение
Клапаны в HVAC-системах являются ключевыми элементами, управляющими расходом, направлением и давлением рабочих сред, обеспечивая эффективную работу оборудования и комфорт в жилых, коммерческих и промышленных объектах. Понимание различных типов арматуры, их функций и конкретных областей применения важно для специалистов по HVAC, эксплуатационного персонала, проектировщиков систем и студентов технических специальностей.
Если вам требуется дополнительная консультация по подбору или обслуживанию клапанов для HVAC-систем, вы всегда можете связаться с нами.
Часто задаваемые вопросы (FAQs)
1. Каковы основные функции клапанов в системах HVAC?
Клапаны в системах HVAC (отопление, вентиляция и кондиционирование воздуха) регулируют расход, давление и температуру рабочих сред — таких как вода, хладагенты и воздух, — обеспечивая оптимальную работу оборудования и энергоэффективность всей системы.
2. Из каких материалов обычно изготавливаются клапаны HVAC и как материалы влияют на их характеристики?
Клапаны HVAC обычно изготавливают из таких материалов, как латунь, бронза, нержавеющая сталь и PVC (ПВХ). Выбор материала влияет на долговечность арматуры, ее коррозионную стойкость и пригодность для работы с различными средами и диапазонами температур.
3. Какова роль приводов в работе клапанов HVAC?
Приводы — это устройства, которые перемещают клапан в заданное положение по управляющему сигналу, обеспечивая автоматическое регулирование расхода. Они могут быть электрическими, пневматическими или гидравлическими и являются неотъемлемой частью интеграции клапанов в системы автоматизации и диспетчеризации зданий для точного контроля.
4. Как балансировочные клапаны влияют на работу HVAC-систем?
Балансировочные клапаны обеспечивают равномерное распределение расхода рабочей среды по различным ветвям системы, предотвращая перерасход в одних участках и недостаточный расход в других. Корректное гидравлическое балансирование повышает уровень комфорта, оптимизирует потребление энергии и стабилизирует работу системы.
5. Какие факторы следует учитывать при выборе клапанов для гидравлических (водяных) HVAC-систем?
Для гидравлических систем важно учитывать рабочие давления, температурные диапазоны, характеристики расхода (Kv/Cv), а также совместимость материала клапана с типом рабочей среды. Кроме того, следует оценивать способность клапана компенсировать температурные расширения и сжатия трубопровода без потери герметичности.
6. Как работают автоматические воздухоотводчики в HVAC-системах?
Автоматические воздушные клапаны (автоматические воздухоотводчики) удаляют скопившийся воздух из системы, предотвращая образование воздушных пробок, которые могут ухудшать циркуляцию и снижать эффективность отопления или охлаждения. Они функционируют таким образом, что при наличии воздуха открываются для его стравливания, а после выхода воздуха автоматически закрываются, предотвращая утечку рабочей среды.
