При выборе дискового затвора для промышленных применений крайне важно понимать различия между концентрическими и эксцентрическими дисковыми затворами. Эти арматурные изделия играют ключевую роль в регулировании потока в трубопроводной системе, однако их конструкция, принцип работы и эксплуатационные характеристики существенно отличаются. Правильный выбор затвора влияет на эффективность системы, снижение эксплуатационных затрат и увеличение срока службы оборудования. В этой статье мы рассмотрим ключевые различия, преимущества и недостатки каждого типа затвора, чтобы помочь вам принять обоснованное решение с учётом конкретных условий вашей системы.

Что такое концентрический дисковый затвор?

Концентрический дисковый затвор, который часто называют дисковым затвором с упругим (мягким) седлом, является самой простой и наиболее распространённой конструкцией в семействе дисковых затворов. Его определяющая особенность — центральное (соосное) расположение штока, при котором шпиндель проходит непосредственно через центр диска и седла. Именно эта «центральная линия» и дала название данной конструкции.

Определение и базовые конструктивные принципы

В концентрическом дисковом затворе диск расположен по центру проходного сечения трубопровода и вращается вокруг штока, который также установлен по центру. При повороте диска он либо перекрывает поток, либо открывает проход. Герметичность, как правило, обеспечивается за счёт мягкого эластомерного седла, которое обеспечивает плотное перекрытие и предотвращает утечки.

Такая простая геометрия означает, что:

• корпус затвора имеет компактную конструкцию, что делает его лёгким и экономичным;

• управление быстрое — для полного открытия или закрытия, как правило, достаточно четверти оборота;

• обслуживание проще и требует меньше усилий по сравнению с более сложными типами запорной арматуры.

Как работает центральная (соосная) конфигурация штока

Поскольку оси штока и диска совпадают, диск при закрытии полностью прижимается к седлу. Герметичность достигается за счёт упругости мягкого седельного материала — как правило, резины или эластомера. Такая схема снижает нагрузку на диск и шток, но одновременно означает, что затвор оптимален для низких и средних давлений и умеренных температур.

Типичные области применения

Концентрические дисковые затворы чаще всего применяются там, где важны надёжность, доступная стоимость и простота, а не способность работать в экстремальных условиях. Типичные области применения включают:

• системы водоснабжения и очистки воды;

• системы HVAC (отопление, вентиляция и кондиционирование воздуха);

• пищевую и напитковую промышленность;

• лёгкие химические процессы и общепромышленный трубопроводный транспорт неагрессивных сред.

Благодаря малому весу и простоте управления такие затворы особенно популярны в отраслях, где приоритетом является эффективное управление потоком без необходимости в тяжёлых, высоконагруженных решениях.

Преимущества концентрических дисковых затворов

Экономичность и простота изготовления

Одно из ключевых преимуществ концентрических дисковых затворов — их невысокая стоимость. За счёт простой конструкции они дешевле в производстве по сравнению с эксцентрическими или тройными эксцентриковыми вариантами. Меньшее количество деталей и лёгкий корпус снижают также транспортные и монтажные затраты, что делает такие затворы привлекательными для крупных проектов с жёстким бюджетом.

Простое обслуживание и ремонт

Простота конструкции облегчает и обслуживание. В большинстве исполнений число подвижных элементов минимально, а мягкое седло часто можно заменить без демонтажа всего затвора из трубопровода. Это сокращает время простоя и упрощает ремонт — особенно важно в отраслях, где непрерывность процесса критична.

Подходящие условия эксплуатации (низкое давление и температура)

Концентрические дисковые затворы проявляют лучшие характеристики в системах с умеренными требованиями по давлению и температуре. Они широко применяются в:

• сетях водоподготовки и распределения воды;

• системах HVAC;

• производственных линиях пищевой промышленности;

• универсальных трубопроводах с неагрессивной рабочей средой.

Надёжная работа в таких условиях — главная причина, по которой концентрические дисковые затворы остаются самым распространённым типом дисковых затворов в мире.

Недостатки концентрических дисковых затворов

Ограничения при работе на высоких давлениях

Несмотря на высокую эффективность в стандартных условиях, концентрические дисковые затворы плохо подходят для задач с высокими давлениями. Мягкое седло может не обеспечивать надёжную герметичность под значительной нагрузкой, что повышает риск утечки в более тяжёлых режимах.

Износ и трение между диском и седлом

Поскольку диск постоянно контактирует с седлом на протяжении всего хода, избежать трения и износа невозможно. Со временем это снижает качество уплотнения и сокращает ресурс затвора, особенно в приложениях с частыми циклами открытия/закрытия.

Температурные ограничения при использовании резиновых седел

Большинство концентрических затворов используют резиновое или эластомерное седло, что ограничивает их применение при повышенных температурах. Превышение допустимых температур для материала седла может привести к деформации, потере упругости или даже к разрушению уплотнения. Именно поэтому концентрические конструкции, как правило, не применяют в паровых системах и при экстремальных условиях процесса.

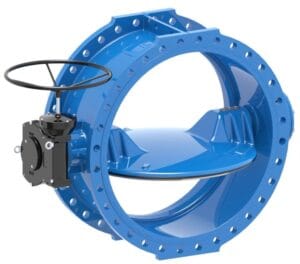

Что такое эксцентрический дисковый затвор?

В отличие от концентрических затворов, где шток и диск расположены по одной оси, в эксцентрическом дисковом затворе шпиндель смещён относительно центра. Такое эксцентричное расположение изменяет характер взаимодействия диска с седлом во время работы. Вместо того чтобы постоянно скользить по седлу, диск выходит из контакта более плавно, что снижает трение и износ.

Определение и концепция смещённого штока

Ключевой принцип эксцентрических затворов — смещённая ось штока. За счёт смещения оси шпинделя относительно центра диска и седла диск входит в контакт и выходит из него с седлом более эффективно. Это обеспечивает улучшенную герметичность и увеличенный срок службы, особенно при повышенных давлениях и температурах, где концентрические конструкции часто ограничены.

Типы эксцентрических конфигураций

Существует три основных типа эксцентрических дисковых затворов, каждый из которых имеет свои конструктивные особенности и эксплуатационные преимущества: одинарный, двойной и тройной эксцентриситет.

Одноэксцентрические дисковые затворы

Конструкция и схема смещения

В одноэксцентрическом затворе ось штока смещена относительно центральной линии диска. Это уменьшает постоянное трение между диском и седлом, характерное для концентрических конструкций.

Преимущества по сравнению с концентрической конструкцией

• уменьшенный износ седла;

• облегчённое открытие и закрытие за счёт меньшего трения;

• увеличенный срок службы по сравнению со стандартными концентрическими затворами.

Ограничения применения

Несмотря на преимущества, одноэксцентрические затворы остаются ограниченными при очень высоких давлениях и температурах. Обычно их используют в системах водоснабжения, низкого давления газа и аналогичных установках, где требования к рабочим параметрам умеренные.

Двухэксцентрические дисковые затворы

Преимущества двойного смещения

В двухэксцентрических затворах ось штока смещена как относительно центра диска, так и относительно оси трубопровода. Такое «двойное смещение» снижает контакт диска с седлом при работе, позволяя диску входить и выходить из седла с минимальным трением.

Улучшенная герметичность и сниженный износ

Поскольку диск касается седла только в конечной фазе закрытия, такой затвор обеспечивает:

• более высокую герметичность;

• меньший крутящий момент при управлении;

• более высокую надёжность и ресурс в тяжёлых условиях эксплуатации.

Возможность работы при высоких давлениях и температурах

Двухэксцентрические затворы способны выдерживать более высокие давления и температуры по сравнению с концентрическими и одноэксцентрическими типами, поэтому их часто используют в энергетике, нефтехимии и судостроении.

Трёхэксцентрические дисковые затворы

Продвинутая конструкция с тройным эксцентриситетом

В трёхэксцентрическом затворе добавляется третий эксцентриситет: уплотнительная поверхность седла выполняется в виде конической формы. Это устраняет скольжение между диском и седлом в процессе открытия и закрытия.

Высшая герметичность

Металл-металл уплотнение обеспечивает «пузырьковую» герметичность (нулевую утечку) даже при высоких давлениях, температурах и в коррозионно-активных средах. Это делает трёхэксцентрическую конструкцию наиболее совершенным и надёжным типом дискового затвора.

Отрасли применения для самых жёстких условий

Трёхэксцентрические затворы широко используются в:

• нефтегазовой отрасли;

• нефтехимической и химической переработке;

• электростанциях (включая паровые системы);

• других критических приложениях, где необходима нулевая утечка.

Ключевые различия: сравнение концентрического и эксцентрического дискового затвора

Выбор между концентрическими и эксцентрическими дисковыми затворами во многом зависит от понимания конструктивных различий и их влияния на эксплуатационные характеристики. Хотя оба типа служат одной основной цели — регулированию или отсечке потока, — конструктивные отличия обеспечивают преимущества в разных условиях эксплуатации.

Различия в механизме уплотнения

Одно из наиболее заметных отличий — способ уплотнения.

• Концентрические затворы используют мягкое эластомерное седло, на которое диск прижимается по всей площади для обеспечения герметичности. Это даёт плотное перекрытие при низком давлении, но приводит к повышенному трению и износу.

• Эксцентрические затворы уменьшают контакт с седлом за счёт смещённого штока, а в случае трёхэксцентрических конструкций используют металл-металл уплотнение. Это обеспечивает более надёжную работу при высоких давлениях и температурах.

Рабочие давления и температурные режимы

Допустимые давления и температуры существенно различаются у этих типов затворов.

• Концентрические конструкции ограничены низкими и средними давлениями и лучше всего подходят для работы при комнатной или умеренно повышенной температуре.

• Эксцентрические затворы, особенно с двойным и тройным эксцентриситетом, способны выдерживать значительно более высокие давления и экстремальные температуры, что делает их пригодными для тяжёлых и критических условий эксплуатации.

Точность регулирования потока

Концентрические затворы в первую очередь применяются для функций «открыто/закрыто» и обеспечивают лишь базовые возможности дросселирования. Мягкое седло усложняет точное регулирование, особенно в динамичных системах.
Эксцентрические затворы, напротив, обеспечивают более качественную модуляцию и контроль. Уменьшенное трение и оптимизированная геометрия уплотнения позволяют точнее регулировать поток, особенно в технологических процессах, где важна высокая точность.

Долговечность и срок службы

Поскольку концентрические затворы работают при постоянном контакте диска с седлом, в тяжёлых условиях они изнашиваются быстрее. Замена седла — стандартная и довольно частая операция.
Эксцентрические затворы благодаря смещённой конструкции уменьшают трение при работе. Это не только увеличивает ресурс седла, но и снижает потребность в обслуживании. Трёхэксцентрические затворы с металло-металлическим уплотнением обладают наибольшим сроком службы, особенно в агрессивных средах и жёстких режимах.

Сравнительная таблица: концентрический vs эксцентрический дисковый затвор

Сравнение в формате «стенка к стенке» — один из самых наглядных способов понять, чем отличаются концентрические и эксцентрические дисковые затворы при реальной эксплуатации. В таблице ниже приведены ключевые параметры, которые инженеры и закупщики обычно учитывают при выборе.

Ключевые выводы

• Концентрические затворы выигрывают по простоте и доступной цене, что делает их разумным выбором для стандартных систем водоснабжения, HVAC или лёгких промышленных применений.

• Эксцентрические затворы превосходят по показателям надёжности и ресурса, оправдывая более высокую стоимость там, где присутствуют высокие давления, температуры или строгие требования к герметичности.

Требования к обслуживанию

Выбранный тип дискового затвора влияет не только на эксплуатационные характеристики, но и на объём времени и средств, которые потребуется потратить на обслуживание в течение всего срока службы. Понимание особенностей обслуживания концентрических и эксцентрических конструкций помогает планировать графики эксплуатации и долгосрочные бюджеты.

Особенности обслуживания концентрических затворов

Концентрические дисковые затворы с мягкими эластомерными седлами более подвержены износу. Поскольку диск постоянно контактирует с седлом при открытии и закрытии, трение постепенно разрушает материал. Это часто приводит к:

• необходимости более частой замены седла;

• увеличению времени простоя, если затвор нужно вывести из эксплуатации;

• увеличению частоты инспекций в сильноцикличных приложениях.

Хотя запасные части недороги, а конструкция затвора проста в ремонте, совокупная нагрузка на обслуживание со временем может стать значительной в более тяжёлых системах.

Преимущества обслуживания эксцентрических затворов

Эксцентрические дисковые затворы спроектированы таким образом, чтобы уменьшить контакт с седлом, что напрямую ведёт к увеличению срока службы и сокращению регулярных вмешательств. В частности:

• двухэксцентрические затворы минимизируют трение, увеличивая ресурс седла;

• трёхэксцентрические затворы с металл-металл уплотнением часто требуют минимального обслуживания даже в жёстких условиях;

• уменьшенный износ означает меньше остановок на инспекцию или ремонт.

Эти преимущества делают эксцентрические затворы особенно привлекательными для отраслей, где приоритетом являются надёжность и непрерывная работа оборудования.

Долгосрочные эксплуатационные затраты

С точки зрения жизненного цикла концентрические затворы обычно имеют более низкую первоначальную стоимость, но более высокие текущие затраты на обслуживание. Эксцентрические затворы, несмотря на более высокую цену покупки, часто оказываются более выгодными в долгосрочной перспективе за счёт увеличенного ресурса и снижения потребности в сервисе. Оптимальный выбор зависит от того, что важнее для системы — минимальные капитальные затраты или максимальная долговременная эффективность и надёжность.

Как выбрать между концентрическим и эксцентрическим дисковым затвором

Выбор подходящего дискового затвора — это не просто вопрос предпочтений. Необходимо сопоставить конструкцию затвора с рабочими условиями системы. Учитывая несколько ключевых факторов, инженеры и закупщики могут найти баланс между производительностью, стоимостью и надёжностью.

Требования по давлению в системе

Давление зачастую становится первым параметром, который учитывают.

• Концентрические затворы лучше всего подходят для низких и средних давлений, где требования к герметичности относительно умеренные.

• Эксцентрические затворы, особенно с двойным и тройным эксцентриситетом, предпочтительны для более высоких давлений и критических применений, где утечки недопустимы.

Учитывание рабочих температур

Температурные ограничения напрямую связаны с материалом седла и конструкцией уплотнения.

• Концентрические затворы с резиновыми или эластомерными седлами надёжно работают при комнатной и умеренно повышенной температуре.

• Эксцентрические затворы, особенно с металл-металл уплотнением, пригодны для экстремальных температур и паровых систем.

Совместимость с рабочей средой

Тип рабочей среды в трубопроводе также влияет на выбор арматуры. Коррозионно-активные химикаты, абразивные шламы или высокочистые среды требуют особенно внимательного подбора материалов.

• Концентрические затворы хорошо подходят для чистой воды и лёгких общепромышленных сред.

• Эксцентрические затворы обладают более широкими возможностями по совместимости благодаря более прочным вариантам уплотнений и снижению износа при работе в сложных средах.

Бюджетные ограничения

Капитальные затраты также могут стать решающим фактором.

• Концентрические затворы — экономичный вариант для базового управления потоком.

• Эксцентрические затворы дороже на этапе покупки, но могут снизить общие эксплуатационные затраты за счёт увеличенного срока службы и меньших затрат на обслуживание.

Ожидаемая производительность

Наконец, важно учесть роль затвора в системе.

• Если затвор используется в основном как запорный орган («открыто/закрыто»), концентрическая конструкция чаще всего достаточна.

• Если же система требует точного регулирования потока, высокой герметичности и устойчивости к тяжёлым условиям, эксцентрический затвор будет более надёжным выбором.

Заключение

Выбор между концентрическими и эксцентрическими дисковыми затворами зависит от требований системы и целевых показателей по долговременной работе. Концентрические дисковые затворы являются экономичным и надёжным решением для низких давлений и температур, таких как системы водоподготовки и HVAC, тогда как эксцентрические дисковые затворы, включая конструкции с двойным и тройным эксцентриситетом, лучше подходят для высоких давлений, высоких температур и критических промышленных процессов благодаря повышенной герметичности, долговечности и сниженным требованиям к обслуживанию. При выборе дискового затвора учитывайте такие факторы, как рабочее давление, температурные ограничения, совместимость с рабочей средой и совокупную стоимость жизненного цикла, чтобы обеспечить безопасную, эффективную и экономичную эксплуатацию системы.
