Что такое обратный клапан?

Определение и базовая функция

Обратный клапан (также известный как невозвратный, односторонний) — это автоматический клапан, пропускающий рабочую среду (жидкость или газ) только в одном направлении и предотвращающий обратный поток. Он открывается при достаточном входном (вперед направленном) давлении и закрывается при его падении или реверсе, защищая оборудование и сохраняя целостность системы.

Обратные клапаны — это простые двухпортовые устройства (вход и выход), не требующие ручного управления — в большинстве случаев без рукояток и внешних приводов.

Ключевые узлы и конструктивные особенности

При разнообразии исполнений большинство обратных клапанов включают:

• Корпус: Внешняя оболочка, в которой размещены внутренние детали; как правило, из металла или пластика.

• Седло: Поверхность, по которой запирающий элемент герметично перекрывает обратный поток.

• Запирающий элемент: Диск, клапанная тарелка (клапан-лепесток), шар, диафрагма или поршень — в зависимости от типа клапана.

• Петля/направляющая: Обеспечивает соосность подвижных частей; применяется в поворотных (swing) и поднимающихся (lift) конструкциях.

• Пружина (в некоторых моделях): Помогает быстрее возвращать запирающий элемент на седло после остановки потока.



Типы обратных клапанов

Ниже приведены основные типы, применяемые чаще всего:

• Поворотный обратный клапан (Swing): Имеет шарнирно закреплённую тарелку/лепесток, который открывается при прямом потоке и захлопывается при обратном. Простая конструкция с малым гидросопротивлением; часто используется на больших диаметрах.

• Поднимающийся обратный клапан (Lift): Вертикально направляемая тарелка/поршень поднимается при открытии и опускается для герметизации, часто закрывается под действием силы тяжести или обратного давления. Подходит для высоких давлений.

• Шаровый обратный клапан: Содержит сферический шар, который при потоке поднимается/смещается (иногда с помощью пружины), а при реверсе падает на седло и герметизирует.

• Диафрагменный обратный клапан: Использует эластичную мембрану, которая прогибается при прямом давлении и возвращается для герметизации при обратном или снижении давления — обеспечивает отличную герметичность.

Дополнительные варианты: межфланцевые (wafer), двойностворчатые, клапаны с наклонным диском (tilting-disc), «утиный клюв» (duckbill), линейные пружинные, пилотно-управляемые — под конкретные задачи и ограничения по месту.

Принцип работы и особенности функционирования

Обратные клапаны работают исключительно на перепадах давления:

1. Прямой поток: Когда давление на входе превышает давление на выходе — или порог «трещинообразования» (cracking pressure) пружины — клапан открывается, пропуская среду.

2. Обратный поток или падение давления: Запирающий элемент (диск, шар, мембрана) возвращается на седло — под действием гравитации, пружины или давления — предотвращая обратный ток.

3. Cracking pressure: Для пружинных исполнений требуется минимальное входное давление, чтобы преодолеть усилие пружины и открыть клапан. Корректный подбор исключает такие эффекты, как гидроудар.



Что такое ножной (foot) клапан?

Определение и специализированное назначение

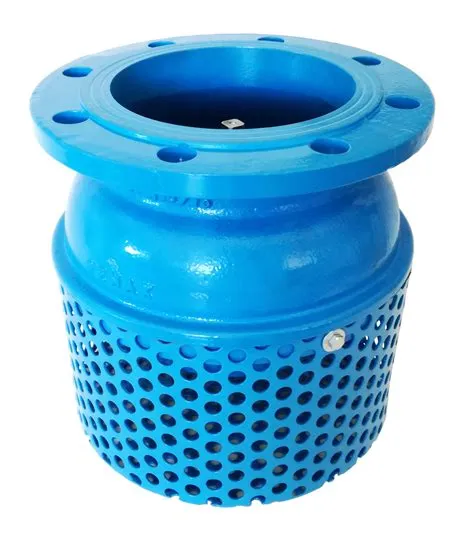

Ножной клапан (foot valve) — это специализированный тип обратного клапана, устанавливаемый на самом конце всасывающей линии насоса — как правило, погружённый в колодец, резервуар или водоём — для сохранения «подпора» (прайминга) и предотвращения обратного потока при остановке насоса. В отличие от стандартных обратных клапанов, его расположение и функция оптимизированы для всасывающих систем, чтобы удерживать воду в линии во время остановов, предотвращая «сухой ход» и повреждение насоса.

Ключевые узлы — включая интегрированный фильтр

Отличительная особенность ножных клапанов — встроенный сетчатый фильтр/решётка на входе. Он предотвращает попадание мусора (песка, листьев, ила) во всасывающую линию и защищает насос.

Типовой состав узлов:

• Корпус клапана: Материалы — PVC, латунь, нержавеющая сталь, чугун — в зависимости от условий эксплуатации.

• Диск/клапанная тарелка: Подвижный элемент, который открывается для пропуска и закрывается для блокировки обратного потока.

• Пружина (опционально): В ряде конструкций обеспечивает быстрое и надёжное закрытие при остановке насоса.

• Седло и уплотнение: Узел герметичного закрытия — часто с прокладками или O-rings — для удержания давления и предотвращения утечек.

• Интегрированный фильтр: Определяющий элемент — входной экран, задерживающий крупные частицы до попадания в систему.



Конструктивные особенности, уникальные для ножных клапанов

Ножные клапаны имеют ряд отличий от обычных обратных:

• Исполнение со встроенным фильтром: Наличие встроенной сетки для отсечки мусора — того, чего нет у стандартных обратных клапанов.

• Увеличенный вход: Входное окно часто больше диаметра всасывающей трубы для снижения потерь напора и повышения эффективности.

• Погружное расположение: Монтаж на дне всасывающей линии, полностью в среде — для сохранения подпора и исключения подсоса воздуха/кавитации.

• Подбор материалов: PVC — для лёгких и бюджетных решений; бронза или нержавеющая сталь — для коррозионной стойкости и промышленной надёжности.



Принцип работы и функция сохранения подпора

Ножные клапаны работают по простому, но эффективному сочетанию давления и гравитации:

1. Насос работает (прямой поток): Вакуум на всасывании втягивает воду через фильтр. Диск/клапан открывается (помогает разрежение или пружина), позволяя среде поступать в систему.

2. Насос остановлен (тенденция к реверсу): Разрежение падает. Под действием тяжести и (если предусмотрено) пружины клапан закрывается, удерживая столб воды в линии и предотвращая обратный ток.

3. Сохранение подпора: Закрытый клапан удерживает воду во всасывающей линии, обеспечивая быстрый перезапуск без завоздушивания и риска «сухого хода».



Foot Valve vs Check Valve: ключевые различия

Ниже — точное сравнение по важнейшим категориям:



Области применения

Когда использовать обратные клапаны

Обратные клапаны — универсальные устройства для предотвращения обратного потока и защиты работоспособности системы. Ключевые применения:

• Промышленные трубопроводы — предотвращают обратный поток и гидравлические удары, сохраняя безопасность и ресурс оборудования.

• Системы водоснабжения и распределения — критично для предотвращения загрязнения питьевой воды обратным током.

• HVAC-системы — поддерживают корректные направления потоков хладагентов/воздуха и исключают обратную тягу.

• Химическая промышленность — защита от перекрёстного загрязнения и реверса в линиях с реакционноспособными/чувствительными средами.

• Нефть и газ — широко применяются в трубопроводах, компрессорных и резервуарных системах для обеспечения одностороннего потока и безопасности.

• Прочие области — ТЭС, пожаротушение, автопром, пищевая/фармацевтика, бытовые сети — везде, где требуется односторонний поток.



Когда использовать ножные клапаны

Ножные клапаны — это специализированные обратные клапаны для всасывающих линий насосов, где критично сохранение подпора. Типичные сценарии:

• Скважинные насосы — на входе всасывания (в колодцах/резервуарах) для удержания водяного столба и исключения потери подпора при остановке.

• Ирригация — обеспечивают заполненность всасывающих линий, что даёт стабильную подачу воды.

• Дренажные/смотровые насосы (sump) — поддержание подпора и готовности, особенно в зонах подтоплений.

• Муниципальные водозаборы — при заборе с поверхности ножные клапаны сохраняют подпор для надёжной подачи.

• Сельское хозяйство — поддержание готовности насосов в колодцах, баках, прудах, снижение износа и времени на пуск.



Критерии выбора: как подобрать правильный клапан

Чтобы выбрать между ножным и обычным обратным клапаном, учитывайте следующее:

Анализ требований системы

• Требования к траектории потока: Если нужно сохранять подпор насоса — в пользу ножных клапанов; если требуется только запрет обратного потока в любом месте — достаточно обычного обратного клапана.

• Ориентация установки: Ножной — на всасывании и погружён; обратный — врезка по трассе, горизонтально/вертикально.

Давление и расход

• Cracking pressure: Подбирайте порог открытия под давление системы. Для обычных обратных он задан; ножной может открываться за счёт разрежения насоса даже при близком к нулю входном давлении.

• Коэффициент пропускной способности (Cv): Оценивайте потери напора. Более высокий Cv (меньше сопротивление) улучшает энергоэффективность.

Факторы среды

• Совместимость со средой: Материалы (нерж. сталь, PVC, бронза) должны соответствовать агрессивности, температуре, вязкости.

• Условия эксплуатации: Внешние давления, вибрации, требования к чистоте (пищевые, мед, хим.) — всё это важно при выборе.

Доступность обслуживания

• Удобство сервиса: Ножные — погружные и труднодоступные. Обычные обратные, как правило, проще обслуживать.

• Жизненный цикл: Оценивайте, что проще чистить/проверять и как часто это потребуется.

Бюджет

• Стартовые затраты vs. жизненный цикл: Ножные дороже из-за фильтра и функции подпора; обычные — экономичнее и проще в обслуживании.

• Энергетические затраты: Клапан с низким Cv (высокое сопротивление) увеличит расходы на перекачку.



Монтаж обратного клапана

Требования к расположению

• Устанавливайте на прямом участке: ориентировочно 5 диаметров трубы до и 10–15 диаметров после — для устойчивого, безвихревого потока.

Направление потока

• Всегда ориентируйтесь на стрелку потока на корпусе — это критично для корректной работы.

• Для поворотных (swing) при вертикальном монтаже поток должен быть направлен вверх.

Ориентации монтажа

• Горизонтальная обвязка предпочтительна для swing-клапанов: ось петли сверху, чтобы лепесток поднимался вверх и гравитация помогала закрытию.

• Вертикальный монтаж допустим только при потоке вверх — нисходящий поток может держать клапан открытым и вызвать гидроудар.

• Обеспечьте зазор: не менее 1–2 диаметров трубы вокруг для обслуживания и работы.



Монтаж ножного клапана

Требования к погружению

• Ножной клапан должен быть установлен вертикально, стрелка потока — вверх.

• Клапан должен быть погружён и находиться не более чем в 25 футах (≈7,6 м) ниже входа насоса.

• Входной экран не должен лежать на дне колодца/бака. Располагайте его на 3–20 футов ниже минимального уровня откачки, чтобы предотвратить воронкообразование и износ.

Прокладка всасывающей линии

• Поддерживайте вертикальный подъём всасывающей линии к насосу, чтобы минимизировать воздушные пробки и облегчить прайминг.

Глубина установки

• Подбирайте ножной клапан по условиям расхода, а не только по диаметру трубы. Рекомендуется всасывающая труба на один размер больше нагнетательной — для снижения потерь.

• В глубоких скважинах устанавливайте промежуточные обратные клапаны (например, каждые 200 футов подъёма ≈60 м), чтобы снизить гидроудар и стабилизировать столб воды.



Отличные видеоролики на YouTube, демонстрирующие монтаж обратных и ножных клапанов:

Источник: Parker



Источник: Learn Plumbing



Руководство по выбору материалов

Выбор материала — это не только про прочность, но и про соответствие среде, температуре и нагрузкам. Ниже — как сделать правильный выбор.

Распространённые материалы для каждого типа

Обратные клапаны

• Нержавеющая сталь (особенно 304, 316, дуплекс): Высокая коррозионная стойкость, долговечность, пригодна для пара и солёных сред — выдерживает до ~870 °C в зависимости от марки.
• Углеродистая сталь: Бюджетный вариант с хорошей прочностью, но слабее по коррозионной стойкости — лучше для сухих неагрессивных сред.
• Бронза/латунь: Часто в питьевом водоснабжении и морских условиях; умеренная стойкость к коррозии.
• Высокопрочный/серый чугун: Недорогие и прочные, часто в водоканалах и сточных сетях.
• Сплавы специального назначения:

  • Монель (Ni-Cu): Отличен для агрессивных, солёных и кислотных сред; очень долговечен, но дорог.

  • Материалы API-уровня для нефте- и газодобычи — поддерживают высокие давления, в т.ч. подводные применения по API 6A/6D.

Ножные клапаны

• Нержавеющая сталь (304, 316): Устойчива к коррозии в пресной и морской воде, типично до ~150 °C и ~16 бар (~232 psi).

• Латунь: Дешевле, подходит для питьевой/несолёной воды; умеренные пределы по t° (~60 °C) и давлению (~25 бар для малых DN).

• PVC/пластик: Лёгкие, коррозионностойкие для низких давлений и не критичных сред.



Факторы коррозионной стойкости

• Нержавеющие и дуплекс-стали: Образуют самопассивирующую оксидную плёнку, стойки к общей, питтинговой и коррозионному растрескиванию; дуплекс — повышенная стойкость к хлоридам.

• Бронза/латунь: Достаточная стойкость в питьевой/несолёной воде, но уязвимость к децинкфикации, слабая работа в сильно щелочных/кислых средах.

• Монель: Топовая коррозионная стойкость (солёная вода, кислоты), но высокая цена.

• Углеродистая сталь/чугун: Предпочтительны в контролируемых условиях; подвержены коррозии во влажной среде без защиты.



Температурные и прочностные рейтинги

• Нержавеющая сталь: До ~870 °C (в зависимости от марки).

• Латунные ножные: До ~60 °C; нержавеющие — до ~150 °C и ~16 бар.

• Высокое давление: Кованые обратные клапаны из 316 SS — до 6000 psig (~413 бар), диапазон −73…482 °C.

• Стандарты API 6A/6D: Для экстремальных условий, до 20 000 psi — добыча нефти и газа.



Химическая совместимость

• Уплотнения PTFE и FKM: Отличная химстойкость и широкий температурный диапазон — для агрессивных сред в обратных клапанах.

• PTFE-клапаны: Высокоинертны, идеальны для сверхчистых и высокоагрессивных сред.

• Совместимость металлов: Исключайте гальванопары — согласовывайте металл клапана с материалом труб.



Обслуживание и устранение неисправностей

Обслуживание обратных клапанов

Графики осмотров

• Регулярно выполняйте визуальные проверки на подтёки, коррозию, засоры. Это ранние признаки износа и деградации уплотнений.

• Формируйте ППР с проверкой хода клапана, стабильности давления и производительности.

Типовые отказы

• Заедание/заклинивание — из-за мусора, коррозии, перекосов.

• Подтёки/обратный ток — из-за износа уплотнений или повреждений седла.

• Гидроудары и «дребезг» — результат резких реверсов или неправильного подбора размера.

• Повреждения диска/рычага — из-за колебаний давления, частых циклов, перекосов.

Признаки замены

• Стойкие протечки по седлу/штоку несмотря на чистку и регулировки.

• Повторяющееся заедание или нестабильная работа, ведущие к рискам и неэффективности.

• Видимые повреждения внутренних деталей — диск, седло, рычаг — или чрезмерная коррозия.



Обслуживание ножных клапанов

Очистка фильтра

• Периодически извлекайте клапан и промывайте/прочищайте сетку от загрязнений.

• В системах с высоким содержанием взвесей добавьте предварительную фильтрацию до клапана для снижения частоты засоров.

Диагностика потери подпора

• Характерный симптом — потеря подпора насоса из-за подсоса воздуха, утечек, нарушения герметичности.

• Убедитесь в герметичности ножного клапана и всасывающей линии и в полном погружении узла.

• Проверьте трещины, повреждённые уплотнения, перекосы механизма, ухудшающие закрытие.

Сложность доступа

• Поскольку ножные клапаны погружены на конце всасывания, инспекция и чистка затруднены — планируйте сервис заранее и по возможности выбирайте решения с упрощённым доступом.



Преимущества и недостатки

Обратные клапаны — плюсы и минусы

Преимущества:

• Простая автоматическая защита — не требуют вмешательства, компактны, экономичны, практичны во множестве применений.

• Гибкие варианты монтажа — горизонталь/вертикаль, любые системы: промышленность, HVAC, водоснабжение.

• Мало обслуживания и долгий ресурс — минимум подвижных частей, самодействие.

• Эффективность и отзывчивость — наклонно-дисковые (tilting-disc) дают малые потери, быстрое закрытие, меньше ударов даже в загрязнённых средах.

Недостатки:

• Риск гидроударов и шума — быстрое закрытие некоторых типов вызывает перепады давления и вибрации.

• Подтёки и износ — частые реверсы ухудшают герметичность со временем.

• Засоряемость — мусор может заклинить механизм, особенно в грязных средах.

• Чувствительность к размеру и ориентации — неверный подбор усугубляет шум, вибрации, удары.



Ножные клапаны — плюсы и минусы

Преимущества:

• Сохранение подпора + противоточная защита — снижает энергозатраты, исключает «сухой ход» при пуске.

• Встроенная фильтрация — сетка задерживает частицы, защищая насос и систему.

• Рост эффективности — удержание заполненности линии улучшает пуск/работу.

Недостатки:

• Риск засоров — сетка может закупориваться, снижая расход и требуя чистки.

• Сложность доступа — погружное окно обслуживания.

• Рост сложности системы — фильтр и функция подпора добавляют точки отказа.

• Возможные потери/удары — дополнительные элементы повышают сопротивление; резкое закрытие даёт перепады.



Типичные ошибки

Ошибки при подборе, монтаже или обслуживании встречаются часто — и стоят дорого. Как их избежать:

Неверный выбор клапана

• Выбор неподходящего типа под условия
  Например, поворотный вместо пружинного — риск гидроударов, шума, нестабильности.

• Неверный размер (oversize/undersize)
  Слишком крупный — не откроется полностью, дребезг и износ; слишком мал — большие потери давления и неэффективность.

Ошибки монтажа

• Перевёрнутая установка
  Монтаж против стрелки вызывает аварийные ситуации — рост давления, обратный ток. Всегда ориентируйтесь по стрелке.
  Для ножных клапанов обратный монтаж приводит к потере подпора и риску поломок насоса.

• Отсутствие прямых участков до/после
  Не соблюдение 5 D до и 10–15 D после вызывает турбулентность, износ, нестабильную работу.

• Неверная ориентация
  Поворотные ставьте горизонтально — либо вертикально только при потоке вверх. Иначе — неполное закрытие и рост рисков.

Недочёты обслуживания

• Игнорирование загрязнений
  Типовой отказ обратных — мусор и взвеси, ведущие к заклиниванию/протечкам.
  Ножные тоже страдают — засор сетки снижает расход и ухудшает работу насоса.

• Отсутствие герметичности/погружения у ножных
  Подсос воздуха её разрушает, вызывает потерю подпора и падение эффективности.

Просчёты в проектировании

• Игнорирование особенностей трассы всасывания
  Высокие точки/воздушные мешки усложняют прайминг или делают его невозможным — страдают ножной клапан и насос.

• Отсутствие предварительных фильтров в грязных средах
  Полагаться только на сетку ножного — значит ускорять засоры, наращивать простой и частоту обслуживания.



Отраслевые стандарты и требования

Соответствие стандартам — это безопасность, надёжность и доверие рынка. Что важно знать:

Релевантные стандарты ANSI / API / ASME

• API 594 — Спецификации для межфланцевых обратных клапанов: проектирование, материалы, размеры, P-T рейтинги, испытания.

• API 6D — Включает трубопроводные обратные клапаны с двусторонней герметизацией и длительным ресурсом. Нефтепроводы, НПЗ, нефтехимия.

• ASME B16.34 — Давление-температура и материалы для арматуры, включая обратные клапаны — единые нормативы безопасности и взаимозаменяемости.

• API 598 — Процедуры инспекции и испытаний арматуры, включая обратные клапаны, для подтверждения работоспособности.





Сертификация качества

• ISO 9001 — Система менеджмента качества: подтверждает стабильные процессы для требований клиента и регуляторов.

• API-сертификация — Важна для нефте-, газо-, нефтехимии; подтверждает прочность, материалы и целостность производства.

• NSF, FDA, CE — Критичны для питьевой воды, пищевых, фарм. и ЕС-регулируемых применений:

  • NSF — Безопасность и чистота питьевой воды.

  • FDA — Материальная совместимость для пищевых/фарм. процессов.

  • CE — Соответствие нормам ЕС по здоровью, безопасности и экологии.

• ISO 5208 — Международный стандарт по испытаниям давлением металлической арматуры, включая латунные ножные клапаны.

Требования соответствия

• PED (Директива по оборудованию под давлением) — ЕС — Обязывает арматуру и сосуды свыше заданных объёмов/давлений соответствовать нормам ЕС и иметь маркировку CE.

• Независимые органы сертификации — NACE (коррозия), ASTM (материалы), NORSOK (офшор) и др. — для подтверждения пригодности.



FAQ

1. В чём точное различие между ножным и обычным обратным клапаном?

Ножной клапан — это разновидность обратного, но со встроенной входной сеткой и монтажом на конце всасывающей линии насоса. Стандартный обратный клапан фильтра не имеет и может устанавливаться в любом месте трассы.

2. Можно ли использовать обычный обратный вместо ножного?

Теоретически да — но рискованно. Без защитной сетки мусор может заклинить обратный клапан, что приведёт к отказу и потере подпора.

3. Почему ножные клапаны критичны для насосных систем?

Они удерживают подпор, сохраняя жидкость во всасывающей линии при остановке насоса — это предотвращает «сухой ход» и избыточные репрайминги.

4. Где устанавливают ножные клапаны?

Всегда на дне всасывающей линии насоса — в источнике воды (скважина/бак) — для сохранения подпора и фильтрации загрязнений.

5. Из каких материалов чаще всего изготавливают ножные клапаны?

Латунь, нержавеющая сталь, PVC и высокопрочный чугун — выбор зависит от коррозионной стойкости, давления и температуры.

6. Как часто менять ножные клапаны?

Зависит от режима, качества воды и сервиса. Частая потеря подпора или падение производительности — признаки необходимости замены.

7. Зачем важен порог открытия (cracking pressure) в обратных клапанах?

Это минимальное входное давление для открытия. Корректный выбор предотвращает гидроудары и неплотности.

8. Может ли сильный мусор повредить обратный клапан?

Да. Без встроенного фильтра (как у ножных) мусор может заклинить механизм (например, осадки, органика), что ведёт к отказу.

9. Есть ли ограничения по размерам обратных и ножных клапанов?

Да. В стандартных насосных/промышленных задачах — до 72″ и более, в зависимости от требований.



Вывод

В выборе «ножной клапан vs обратный клапан» всё определяется потребностями системы, бюджетом и готовностью обслуживать. Оба предотвращают обратный поток, но обычный обратный — это простая и универсальная защита для широкого спектра установок, тогда как ножной добавляет критичные преимущества: сохранение подпора насоса и фильтрацию мусора на всасывании. Оценив место установки, совместимость материалов, требования по давлению и расходу, долговременные эксплуатационные затраты и доступность сервиса, вы сможете выбрать оптимум по производительности, надёжности и возврату инвестиций для вашей задачи.
