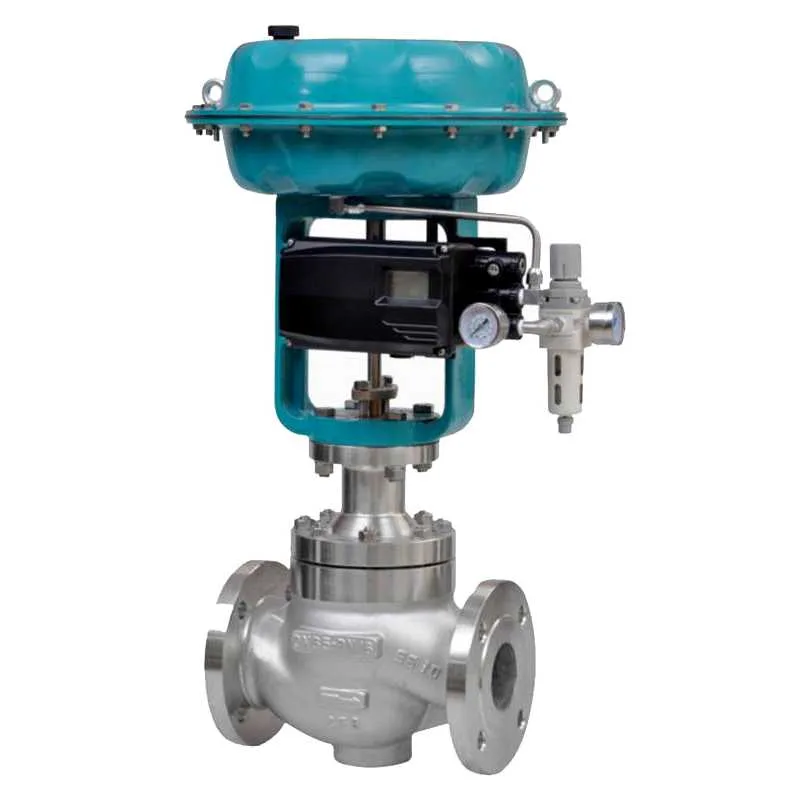

В системах управления потоками регулирующие клапаны являются ключевыми элементами для регулирования расхода, давления и температуры, однако понимание явлений флэшинга и кавитации в регулирующих клапанах имеет решающее значение, поскольку эти процессы могут существенно ухудшать эксплуатационные характеристики. Флэшинг возникает, когда давление жидкости падает ниже её давления насыщенных паров, что приводит к её испарению и может вызывать эрозию и снижение пропускной способности клапана. Кавитация, в свою очередь, происходит тогда, когда паровые пузырьки, образующиеся при снижении давления, затем попадают в область более высокого давления и схлопываются, вызывая шум, вибрацию и потенциальное разрушение элементов клапана. Если эти явления игнорировать, они приводят к нестабильности регулирования потока, повышенному уровню шума, снижению точности регулирования и эрозии поверхностей клапана, что в конечном итоге вызывает частые ремонты, незапланированные остановы и рост эксплуатационных затрат.

Основы: определение флэшинга и кавитации

Что такое флэшинг?

Флэшинг возникает, когда давление жидкости падает ниже её давления насыщенных паров, что приводит к её испарению без последующей конденсации. В регулирующих клапанах это, как правило, происходит в зоне вены контрактa (vena contracta) — участке минимального давления и максимальной скорости потока. По мере прохождения жидкости через клапан и падения давления ниже давления насыщенных паров она переходит в паровую фазу. В отличие от кавитации, давление на выходе остаётся ниже давления насыщенных паров, поэтому пар не конденсируется обратно в жидкость. Это постоянное двухфазное (паровое) течение может вызывать такие проблемы, как эрозия и снижение пропускной способности клапана.​

Что такое кавитация?

Кавитация также начинается с образования паровых пузырьков, когда давление жидкости падает ниже её давления насыщенных паров, подобно флэшингу. Однако при кавитации эти паровые пузырьки затем попадают в области более высокого давления вниз по потоку и схлопываются, конденсируясь обратно в жидкость. Это схлопывание создаёт мощные ударные волны, которые могут наносить серьёзные повреждения деталям клапана, вызывая эрозию, питтинг и повышенный уровень шума и вибрации. Кавитация особенно опасна тем, что схлопывающиеся пузырьки разрушают металлические поверхности, приводя к преждевременному выходу клапана из строя и росту затрат на обслуживание.​

Ключевое различие:

Основное отличие между флэшингом и кавитацией заключается в поведении паровых пузырьков, образующихся при изменении давления:​

• Флэшинг: Жидкость испаряется при падении давления ниже давления насыщенных паров и остаётся в паровой фазе, поскольку давление на выходе продолжает быть ниже давления насыщенных паров. Это устойчивое паровое течение может вызывать нестабильность потока и эрозию.​

• Кавитация: Жидкость испаряется при падении давления ниже давления насыщенных паров, образуя пузырьки, которые затем при восстановлении давления ниже по потоку резко схлопываются. Это схлопывание генерирует ударные волны, способные сильно повредить элементы клапана.

Для наглядного объяснения вы можете посмотреть следующее видео:​

Источник: Asad

Последствия игнорирования этих явлений

Последствия флэшинга:

• Нестабильность потока и шум: Флэшинг может приводить к нестабильным режимам течения и повышенному уровню шума в клапане и трубопроводе после него. ​

• Эрозия: Постоянное присутствие паровых пузырьков может вызывать эрозию деталей клапана и трубопровода вниз по потоку, что приводит к потере материала и потенциальному отказу оборудования. ​

Последствия кавитации:

• Питтинг и повреждение компонентов: Схлопывание паровых пузырьков создаёт ударные волны, которые вызывают питтинг и структурные повреждения деталей клапана и трубопровода. ​

• Сокращение срока службы: Повторяющаяся кавитация приводит к ускоренному износу, сокращая срок службы регулирующих клапанов и связанного оборудования.

Коренные причины: почему возникают флэшинг и кавитация?

Понимание фундаментальных причин флэшинга и кавитации в регулирующих клапанах имеет ключевое значение для эффективной профилактики и снижения их влияния. Эти явления в первую очередь зависят от свойств рабочей среды и факторов, связанных с конструкцией системы.​

Свойства рабочей среды:

• Температура: Повышенная температура рабочей среды увеличивает вероятность флэшинга и кавитации. По мере роста температуры также возрастает давление насыщенных паров жидкости, что облегчает достижение условий, при которых начинается испарение.​

• Давление насыщенных паров: Давление насыщенных паров рабочей среды — это давление, при котором при заданной температуре происходит переход из жидкой фазы в паровую. Жидкости с высоким давлением насыщенных паров более подвержены флэшингу и кавитации, особенно при падении давления в системе до уровня, близкого к этому значению или ниже него.​

• Фазовые переходы: Быстрые перепады давления внутри клапана могут вызывать фазовый переход жидкости в паровую фазу, приводя к флэшингу. Если при этом давление вниз по потоку вновь возрастает, паровые пузырьки схлопываются, и возникает кавитация.​

Конструкция системы:

• Перепады давления: Существенные перепады давления на регулирующих клапанах могут приводить к падению давления рабочей среды ниже давления насыщенных паров, инициируя флэшинг. Если затем давление восстанавливается, возможно возникновение кавитации из-за схлопывания паровых пузырьков.​

• Геометрия клапана: Конструкция клапана, включая формирование вены контрактa, определяет характеристики восстановления давления. Клапаны с высоким коэффициентом восстановления давления (например, шаровые или дисковые) могут иметь более низкое давление в зоне вены контрактa, что повышает риск кавитации по сравнению с клапанами с низким коэффициентом восстановления (например, регулирующими клапанами глобусного типа).​

• Скорость потока: Высокие скорости потока усиливают падение давления внутри клапана, делая среду более склонной к флэшингу и последующей кавитации. Правильный подбор размера и типа клапана имеет ключевое значение для эффективного управления скоростью потока.

Решения для предотвращения флэшинга

Флэшинг в регулирующих клапанах может приводить к серьёзным эксплуатационным проблемам, включая эрозию и снижение эффективности. Для смягчения этих последствий можно применить две основные стратегии: управление перепадами давления и выбор подходящих материалов.​

Управление давлением

• Подбор размера клапана: Точный подбор размера регулирующего клапана критически важен для минимизации перепадов давления, которые могут привести к флэшингу. Обеспечение соответствия размера клапана конкретному применению помогает поддерживать давление выше давления насыщенных паров, предотвращая интенсивное испарение.​

• Многоступенчатые решения: Реализация многоступенчатого снижения давления в клапане позволяет осуществлять плавное поэтапное падение давления, уменьшая вероятность достижения порога давления насыщенных паров, при котором возникает флэшинг. Такой подход распределяет общий перепад давления по нескольким ступеням, эффективно снижая риск. ​

Выбор материалов

• Износостойкие материалы: Использование материалов, способных выдерживать эрозионное воздействие потока при флэшинге, имеет решающее значение. Более твёрдые материалы, такие как карбид вольфрама, обладают высокой устойчивостью к эрозии и могут значительно увеличить срок службы регулирующих клапанов, работающих в условиях флэшинга.

Решения для борьбы с кавитацией

Кавитация представляет серьёзную угрозу для регулирующих клапанов, приводя к повреждениям и снижению эффективности работы системы. Применение целевых решений позволяет эффективно снизить риск этих явлений.​

Контроль давления

• Многоступенчатое снижение давления: Использование многоступенчатых проходных частей (trim) в регулирующих клапанах позволяет осуществлять постепенное снижение давления, предотвращая резкие перепады, вызывающие кавитацию. Такой подход делит общий перепад давления на несколько меньших шагов, поддерживая давление жидкости выше давления насыщенных паров на протяжении всего процесса. ​

Антикавитационная конструкция

• Модификация проходных частей: Специальные антикавитационные проходные части, такие как радиально-поточные конструкции и клеточные (caged orifice) решения, разработаны для изменения структуры потока и рассеивания энергии, снижая риск кавитации. Эти конструкции контролируют профиль скорости и давления рабочей среды, минимизируя области, где могут образовываться и схлопываться паровые пузырьки. ​

• Упрочнённые материалы: Нанесение твёрдосплавных покрытий, таких как стеллит (Stellite), на элементы клапана повышает их устойчивость к эрозионному воздействию кавитации. Покрытия из стеллита формируют долговечную поверхность, выдерживающую высокоэнергетические удары, возникающие при схлопывании паровых пузырьков, тем самым продлевая срок службы клапана.

Проактивные рекомендации по проектированию системы

Внедрение проактивных подходов к проектированию имеет ключевое значение для предотвращения флэшинга и кавитации в регулирующих клапанах. К основным мерам относятся корректный подбор размера клапана и использование диагностических инструментов.​

Подбор размера клапана: соответствие пропускной способности для избегания экстремальных перепадов давления

Правильный подбор размера регулирующего клапана гарантирует его работу в оптимальном диапазоне и предотвращает чрезмерные перепады давления, которые могут вызывать флэшинг и кавитацию. Точный подбор предполагает расчёт коэффициента расхода (Cv) на основе параметров системы, таких как расход, перепад давления и свойства рабочей среды. Этот расчёт помогает выбрать клапан, обеспечивающий стабильные условия течения и минимизирующий риск повреждающих явлений. Кроме того, важно учитывать коэффициент восстановления давления клапана (FL), поскольку клапаны с высоким FL чаще подвержены кавитации. Следовательно, выбор клапана с подходящим значением FL критически важен для поддержания целостности системы. ​

Диагностические инструменты: использование датчиков и моделирования для прогнозирования рисков

Применение современных диагностических средств имеет решающее значение для раннего обнаружения и предотвращения проблем, связанных с флэшингом и кавитацией. Цифровые контроллеры клапанов, оснащённые датчиками, могут в режиме реального времени контролировать такие параметры, как давление, температура и положение клапана. Эти устройства анализируют данные для оценки работы клапана и прогнозирования потенциальных отказов, что позволяет реализовать проактивные стратегии технического обслуживания. Кроме того, вычислительная гидродинамика (CFD) даёт инженерам возможность моделировать поведение потока внутри клапана и выявлять зоны, где вероятно возникновение кавитации или флэшинга. Интегрируя эти диагностические подходы, операторы могут повышать надёжность системы и продлевать срок службы регулирующих клапанов.

Заключение

Понимание флэшинга и кавитации в регулирующих клапанах имеет ключевое значение для поддержания надёжной и эффективной работы систем управления потоками. Флэшинг и кавитация создают серьёзные риски для работы регулирующих клапанов, приводя к эрозии, шуму и сокращению срока службы оборудования. Однако этих проблем можно эффективно избежать за счёт правильного подбора размера клапана, применения многоступенчатого снижения давления и использования антикавитационных материалов и конструкций. Применение диагностических инструментов и стратегий предиктивного обслуживания дополнительно увеличивает надёжность системы и срок службы арматуры. Обеспечивая баланс между эксплуатационными характеристиками и долговечностью, операторы могут предотвратить дорогостоящие отказы и поддерживать стабильную работу. Для достижения наилучших результатов обратитесь к экспертам по запорной и регулирующей арматуре, чтобы подобрать и настроить оптимальные решения по регулирующим клапанам для ваших конкретных требований к системе.
