Пневматические приводы играют ключевую роль в автоматизации трубопроводной арматуры в самых разных отраслях, преобразуя давление сжатого воздуха в механическое движение для управления потоками жидкостей и газов. Понимание различий между поворотными и линейными пневматическими приводами имеет решающее значение при выборе подходящего привода для конкретного применения. Поворотные приводы, обеспечивающие вращательное движение, оптимальны для арматуры, требующей точного поворота, такой как шаровые краны и дисковые затворы, тогда как линейные приводы создают поступательное движение и больше подходят для арматуры с прямолинейным перемещением штока, например задвижек и вентильных (globe) клапанов. В данной статье рассматриваются различия между пневматическими поворотными и линейными приводами, раскрывается принцип их работы, области применения, а также факторы, влияющие на выбор подходящего привода для оптимальной работы запорной и регулирующей арматуры в промышленных системах.

Пневматические поворотные приводы: общее описание

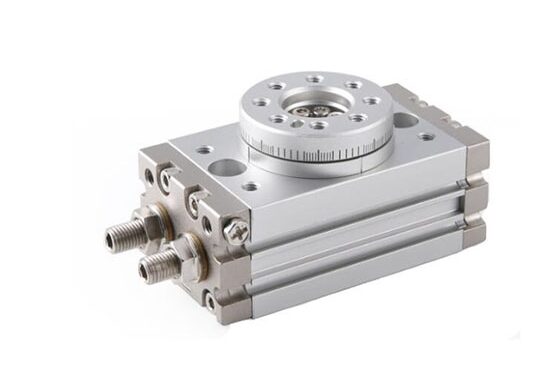

Пневматический поворотный привод — это механическое устройство, которое преобразует энергию сжатого воздуха во вращательное движение, обеспечивая управление клапанами и другими компонентами в различных промышленных приложениях. В отличие от линейных приводов, создающих прямолинейное перемещение, поворотные приводы развивают крутящий момент и поворачивают вал или выходной элемент на заданный угол.

Принцип работы пневматических поворотных приводов

Основная функция пневматического поворотного привода заключается в подаче сжатого воздуха в поршень или лопаточный (vane) механизм внутри герметичной камеры. Разность давлений заставляет внутренние элементы перемещаться, что приводит к возникновению вращательного движения. Направление и величина угла поворота определяются конструкцией привода и управлением давлением воздуха, подаваемого в камеру.

«Хотите подробнее узнать, как работают пневматические поворотные приводы и как они могут повысить эффективность ваших систем? Ознакомьтесь с нашей статьёй в блоге и изучите механизм их высокоэффективного вращательного движения!»



Пневматические линейные приводы: общее описание

Пневматический линейный привод — это устройство, преобразующее энергию сжатого воздуха в поступательное (линейное) движение и обеспечивающее управление клапанами и другими компонентами в различных промышленных системах. В отличие от поворотных приводов, создающих вращательное движение, линейные приводы развивают прямолинейное перемещение штока, что делает их идеальными для задач, где требуется точный линейный ход.

Принцип работы пневматических линейных приводов

Основная функция пневматического линейного привода заключается в подаче сжатого воздуха в поршень внутри герметичного цилиндра. Разность давлений на рабочие поверхности поршня заставляет его перемещаться по прямой, создавая линейное движение. Направление и величина хода определяются конструкцией привода и регулированием давления воздуха, подаваемого в цилиндр.

«Хотите разобраться, как функционируют пневматические линейные приводы? Ознакомьтесь с нашей подробной статьёй в блоге, чтобы узнать об их внутреннем устройстве и понять, как они могут повысить эффективность ваших приводных узлов и запорной арматуры!»



Ключевые различия между пневматическими поворотными и линейными приводами

Понимание различий между пневматическими поворотными и линейными приводами имеет решающее значение для выбора подходящего привода под конкретное применение, особенно при автоматизации трубопроводной арматуры. Ниже приведено подробное сравнение по основным параметрам:

Тип движения: вращательный выход против линейного

• Поворотные приводы: эти приводы создают вращательное движение, как правило поворачивая вал на определённый угол, например 90°, 180° или 360°. Они идеально подходят для задач, требующих поворота, таких как управление шаровыми кранами или дисковыми затворами.

• Линейные приводы: такие приводы создают линейное движение, перемещая нагрузку по прямой. Они подходят для приложений с толкательно-тяговыми усилиями, например для полного открытия/закрытия задвижек.

Области применения: когда использовать поворотный или линейный привод (типы клапанов и требования процесса)

• Поворотные приводы: обычно применяются с арматурой, требующей вращательного движения штока, например шаровыми кранами, дисковыми и пробковыми затворами. Они подходят для применений с дефицитом монтажного пространства, а также там, где выгоден непрерывный или повторяющийся поворот.

• Линейные приводы: оптимальны для арматуры с линейным перемещением, такой как задвижки, вентильные (globe) и шланговые (pinch) клапаны. Они применяются там, где особенно важна точная линейная позиционировка.

Сложность конструкции: механические компоненты и требования по месту установки

• Поворотные приводы: как правило, более компактны благодаря вращательной кинематике, что делает их подходящими для установок с ограниченным пространством. Часто имеют относительно простую конструкцию с меньшим количеством подвижных деталей.

• Линейные приводы: могут требовать больше пространства из-за линейной компоновки, особенно при наличии выдвижного штока. Тем не менее существуют компактные исполнения, например безштоковые (rodless) приводы, позволяющие вписаться в ограниченные монтажные зоны.

Выходная сила/крутящий момент: как каждый тип генерирует и передаёт энергию

• Поворотные приводы: развивают крутящий момент за счёт вращательного движения, что идеально для задач, где требуется вращательное усилие. При компактных габаритах они могут обеспечивать высокий выходной момент.

• Линейные приводы: создают линейную силу, подходящую для приложений с толкательным или тяговым усилием. Они способны развивать значительную силу, особенно при увеличенном диаметре поршня или повышенном давлении воздуха.

Скорость и точность: поведение в динамических режимах

• Поворотные приводы: обеспечивают высокую скорость вращения и подходят для задач, где требуется быстрый поворот. Однако без дополнительных систем управления им может быть сложнее обеспечивать высокоточную позиционировку.

• Линейные приводы: обеспечивают точное линейное позиционирование, что делает их предпочтительными для применений, требующих высокой точности хода. При этом они также способны развивать высокие скорости, особенно при большем поршне и повышенном давлении.

Механизмы управления: системы обратной связи и регулируемость

• Поворотные приводы: управление обычно реализуется за счёт регулирования давления и расхода воздуха; для точного позиционирования используются системы обратной связи. Для прецизионного регулирования могут потребоваться дополнительные элементы управления.

• Линейные приводы: управляются посредством регулирования давления и расхода воздуха, также допускают применение систем обратной связи для точного позиционирования. Возможна реализация регулируемого хода и скорости перемещения штока.

Обслуживание: характер износа и ресурс

• Поворотные приводы: как правило, требуют менее частого обслуживания благодаря более простой конструкции. Основные зоны износа связаны с вращающимися уплотнениями и подшипниками.

• Линейные приводы: могут нуждаться в более регулярном обслуживании, особенно при наличии наружного выдвижного штока, подверженного воздействию окружающей среды. Характерные зоны износа — линейные уплотнения, направляющие и поверхности скольжения.



В этом видео рассматриваются сходства и различия в работе линейных и поворотных приводов, а также даются наглядные примеры их механизмов.

Источник: Radwell International



Как выбрать между поворотным и линейным приводом

Выбор подходящего типа привода имеет ключевое значение для оптимизации работы клапанов и повышения эффективности системы. При принятии решения учитывайте следующие факторы:

Особенности конкретного применения

Выбор соответствующего типа привода критически важен для оптимизации работы в различных приложениях. Для задач, где требуется вращательное движение, например управления шаровыми кранами или дисковыми затворами, поворотные приводы являются оптимальным решением благодаря своей способности обеспечивать точный и повторяемый поворот. Напротив, в приложениях, где необходима линейная подача или ход, таких как полное открытие и закрытие задвижек или вентильных клапанов, лучше использовать линейные приводы, обеспечивающие прямолинейное перемещение. Согласование типа привода с требуемым характером движения в конкретной задаче повышает эффективность и надёжность работы трубопроводной арматуры.

Требуемая нагрузка и усилие

Понимание требуемых усилий в вашем приложении является основой при выборе привода. Поворотные приводы создают крутящий момент и лучше подходят для задач, где критична вращательная сила, например при повороте запорного органа клапана под давлением среды. В то же время линейные приводы развивают линейное усилие и идеальны для задач, где требуется толкание или тяга по прямой. Анализ массы подвижных частей, давления среды и требуемого запаса по усилию позволит подобрать привод, максимально соответствующий эксплуатационным условиям.

Факторы окружающей среды

Условия эксплуатации играют значительную роль при выборе типа привода. Поворотные приводы часто предпочтительны во взрывоопасных зонах благодаря отсутствию искрообразования и надёжной работе в газовых средах, что делает их подходящими для потенциально опасных или горючих сред. Линейные приводы, особенно электрические, широко применяются в чистых и контролируемых помещениях, где важны точное управление и минимальный риск загрязнения. Учитывая такие факторы, как экстремальные температуры, влажность, наличие коррозионно-активных веществ и требования к степени защиты корпуса, можно определить наиболее подходящий тип привода для конкретной рабочей среды.



Отраслевые примеры применения

Поворотные приводы

Поворотные приводы широко используются в различных отраслях, обеспечивая точное вращательное управление множеством технологических процессов:

• Пищевая промышленность: в пищевой отрасли поворотные приводы применяются, например, для управления горением в промышленных котлах, обеспечивая стабильный режим нагрева и высокую энергоэффективность.

• Нефть и газ: в нефтегазовом секторе поворотные приводы используются для автоматизации запорной арматуры, обеспечивая надёжное управление в опасных зонах и способствуя эффективному регулированию потока в трубопроводах.

Линейные приводы

Линейные приводы востребованы в отраслях, где требуется точное поступательное движение:

• Автомобильное производство: на автомобильных заводах линейные приводы применяются в роботизированных сварочных клещах, расточных и хонинговальных устройствах, а также на сборочных линиях, обеспечивая необходимую точность и усилие для высококачественного изготовления деталей.

• Упаковка: в упаковочной индустрии электрические линейные приводы используются для операций запайки, этикетирования и сортировки продукции, обеспечивая высокую скорость и точность, необходимые для эффективной работы упаковочных линий.



Часто задаваемые вопросы о пневматических приводах

1. Можно ли преобразовать вращательное движение привода в линейное?

Да, вращательное движение поворотного привода можно преобразовать в линейное с помощью механизмов типа «винт–гайка». При креплении винта к валу привода и соответствующей гайки к перемещаемой нагрузке вращательное движение преобразуется в поступательное смещение. Такой подход часто применяется там, где прямое использование линейного привода затруднено из-за ограничений по монтажу или особенностей конструкции.

2. Какой тип привода лучше подходит для высокоскоростных операций?

В целом линейные приводы лучше подходят для высокоскоростных операций. Они изначально спроектированы для быстрого возвратно-поступательного движения, что делает их оптимальными для задач, где требуется короткое время отклика. Поворотные приводы обычно применяются там, где главное — вращательное движение в пределах заданного угла, и не всегда обеспечивают столь же высокие скорости, как линейные решения при многократных циклах «туда–обратно».



Заключение

Подводя итог, можно сказать, что чёткое понимание ключевых различий между пневматическими поворотными и линейными приводами имеет решающее значение для оптимизации работы запорной и регулирующей арматуры в промышленных системах. Поворотные приводы, обеспечивающие вращательное движение, идеально подходят для компактных, быстрых и высокомоментных операций, например при управлении шаровыми кранами и дисковыми затворами, тогда как линейные приводы с точным поступательным ходом лучше всего применимы для многооборотных клапанов, таких как задвижки и вентильные (globe) клапаны. Выбор между этими двумя типами привода зависит от конструкции клапана, рабочего давления в системе, требований по скорости срабатывания и условий окружающей среды. Правильно подобранный привод не только повышает эффективность работы арматуры, но и способствует общей надёжности и производительности всей установки, поэтому инженерам и проектировщикам важно тщательно учитывать все эти факторы для достижения долгосрочного успеха эксплуатации.
