В трубопроводных системах различных отраслей грязеуловители (strainers) играют ключевую роль в обеспечении эффективной и безопасной работы. Грязеуловители представляют собой устройства для удаления твердых частиц из рабочей среды, что позволяет защищать трубопровод и вспомогательное оборудование от повреждений и засорения. В этой статье мы рассмотрим различные типы грязеуловителей, применяемых в трубопроводных системах, их конструкцию, назначение и преимущества. Мы остановимся на популярных типах, таких как Y-образные грязеуловители, корзинчатые (basket) грязеуловители, T-образные (tee) грязеуловители и дуплекс-грязеуловители, а также приведем практические примеры их применения в отраслях, таких как нефть и газ, водоподготовка и промышленное производство.
Что такое грязеуловители и зачем они нужны?
Грязеуловители — это механические устройства, устанавливаемые в трубопроводах для удаления из потока мусора, твердых частиц и других загрязнений. Эти устройства необходимы для защиты чувствительных элементов, таких как насосы, арматура и теплообменники, от возможных повреждений, вызванных твердыми включениями. Удаляя посторонние частицы, грязеуловители способствуют поддержанию равномерного потока, снижению износа оборудования и сокращению затрат на техническое обслуживание.
Грязеуловители особенно важны в отраслях, где чистота рабочей среды критически важна или где твердые загрязнения могут привести к серьезным эксплуатационным проблемам. В таких сферах как нефть и газ, водоподготовка и промышленное производство, часто применяются разные типы грязеуловителей в зависимости от свойств среды, расхода и рабочих давлений.
Принцип работы грязеуловителей в трубопроводах
Грязеуловители — это механические устройства, устанавливаемые в трубопроводах для удаления из потока нежелательных твердых частиц, что обеспечивает защиту downstream-оборудования и эффективность всей системы. Принцип работы грязеуловителя можно разбить на следующие основные этапы:
- Вход рабочей среды в корпус грязеуловителя: Нефильтрованная среда поступает в грязеуловитель через входной патрубок корпуса. Конструкция входа, как правило, направляет поток к фильтрующему элементу, который является основным узлом фильтрации.
- Фильтрация через фильтрующий элемент: Среда проходит через фильтрующий элемент — перфорированную пластину, проволочную сетку или корзину. Выбор типа фильтрующего элемента зависит от конкретного применения и требуемого размера удаляемых частиц:
- Перфорированная пластина: Применяется для грубой фильтрации, в основном для задержания крупных включений.
- Проволочная сетка: Используется для более тонкой фильтрации и подходит для удаления мелких частиц. При прохождении среды через фильтрующий элемент твердые загрязнения, такие как ржавчина, окалина, грязь и другие частицы, задерживаются на его поверхности или в ячейках сетки.
- Выход очищенной среды через выходной патрубок: Очищенная, отфильтрованная среда выходит через выходной патрубок грязеуловителя и поступает к downstream-оборудованию и технологическим этапам. Конструкция грязеуловителя обеспечивает минимальное нарушение потока при достаточной эффективности фильтрации.
- Перепад давления на грязеуловителе: По мере накопления загрязнений на фильтрующем элементе сопротивление потоку возрастает, что вызывает увеличение перепада давления на грязеуловителе. Контроль перепада давления имеет критическое значение, поскольку его существенный рост указывает на засорение грязеуловителя и необходимость обслуживания.
- Накопление и удаление загрязнений: Со временем на фильтрующем элементе скапливается достаточное количество загрязнений, и его требуется очистить или заменить. В Y-образных грязеуловителях осадок обычно собирается в нижней «ножке» корпуса Y-образной формы, откуда его можно удалить, открыв сливной (blowdown) клапан без разборки грязеуловителя. В корзинчатых грязеуловителях для очистки, как правило, требуется снять крышку, извлечь корзину, очистить ее и вновь установить.
- Временная и пусконаладочная фильтрация (опционально): Временные грязеуловители иногда используют в период начального пуска трубопроводной системы для улавливания мусора и остатков после монтажных и строительных работ. После вывода системы на штатный режим такие грязеуловители демонтируются.
- Переключение потока (опционально для отдельных типов грязеуловителей): В некоторых более сложных конструкциях, особенно в дуплекс-грязеуловителях или системах с двумя корзинами, поток может быть перенаправлен в параллельный корпус. Это позволяет выполнять обслуживание или очистку одного корпуса без остановки всей системы.
Типы грязеуловителей в трубопроводных системах
В трубопроводных системах применяется несколько распространенных типов грязеуловителей, каждый из которых оптимизирован под определенные задачи и условия эксплуатации. Наиболее распространены Y-образные грязеуловители, корзинчатые (basket) грязеуловители, T-образные (tee) грязеуловители и дуплекс-грязеуловители. Ниже приведен подробный обзор каждого типа.

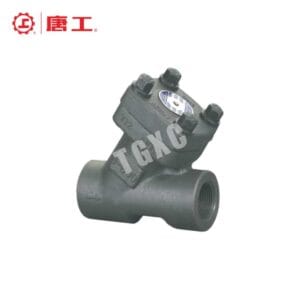

1. Y-образные грязеуловители
Y-образные грязеуловители — одни из наиболее широко используемых устройств этого типа в трубопроводных системах. Свое название они получили благодаря Y-образной форме корпуса и в основном применяются там, где требуется компактное и малотребовательное к обслуживанию решение. Y-образные грязеуловители можно устанавливать как на горизонтальных, так и на вертикальных участках трубопровода — в зависимости от компоновки системы.
Характеристики и преимущества:
- Конструкция: Y-образная форма корпуса облегчает установку в трубопроводах с ограниченным пространством.
- Преимущества: Y-образные грязеуловители эффективно задерживают крупные частицы, что делает их оптимальным выбором для защиты таких узлов, как насосы и запорная/регулирующая арматура.
- Области применения: Широко используются в паровых, газовых и жидкостных системах в таких отраслях, как нефтегазовая промышленность и водоподготовка.
(Чтобы подробнее узнать о принципе работы Y-образных грязеуловителей, нажмите здесь>>)
2. Корзинчатые (basket) грязеуловители
Корзинчатые грязеуловители (basket strainers), также известные как «pot-strainers», применяются там, где требуется большая площадь фильтрации и возможность задержания значительных объемов механических примесей. Характерной особенностью этих устройств является корзинообразный фильтрующий элемент, который улавливает загрязнения, пропуская при этом рабочую среду.
Характеристики и преимущества:
- Конструкция: Корзинообразная форма создает большую площадь фильтрации, что позволяет реже проводить обслуживание по сравнению с другими типами.
- Преимущества: Корзину легко извлечь для очистки, поэтому такие грязеуловители удобны там, где требуется регулярное обслуживание.
- Области применения: Корзинчатые грязеуловители широко используются в водоподготовке и химической промышленности, где характерны высокие расходы и большие объемы механических примесей.
3. T-образные (tee) грязеуловители
T-образные грязеуловители (T-strainers, tee-strainers) представляют собой, как правило, временные устройства, которые часто применяются в начальной стадии эксплуатации трубопроводной системы. Они устанавливаются последовательно в линию и могут быть демонтированы после стабилизации режима работы системы.
Характеристики и преимущества:
- Конструкция: T-образные грязеуловители имеют простую конструкцию и изготавливаются, как правило, из перфорированных пластин или сетчатых элементов, размер ячеек которых подбирается в зависимости от требуемого размера частиц.
- Преимущества: Временный характер применения делает их идеальными для первоначальной очистки системы в период пусконаладки нового трубопровода.
- Области применения: T-образные грязеуловители используются на этапе пусконаладочных работ в таких отраслях, как нефть и газ, обеспечивая первичную защиту чувствительного оборудования.
4. Дуплекс-грязеуловители
Дуплекс-грязеуловители — это двухкорпусные устройства, рассчитанные на непрерывную работу. Они позволяют обслуживать и очищать один корпус, в то время как второй продолжает работать, обеспечивая непрерывную фильтрацию.
Характеристики и преимущества:
- Конструкция: Дуплекс-грязеуловители состоят из двух корзин и клапанного механизма, который позволяет переключать поток между корпусами.
- Преимущества: Непрерывная фильтрация без остановки системы делает их оптимальным решением там, где недопустимы простои.
- Области применения: Дуплекс-грязеуловители применяются в системах с высоким расходом, таких как системы охлаждающей воды, системы смазки и топливопроводы, где необходима непрерывная фильтрация.
Выбор подходящего грязеуловителя для вашего трубопровода
Выбор подходящего типа грязеуловителя для трубопроводной системы зависит от нескольких факторов, включая тип рабочей среды, расход, давление и требования к обслуживанию. Ниже приведены ключевые критерии при подборе грязеуловителя:
- Расход: Грязеуловитель должен иметь достаточную пропускную способность, чтобы обеспечивать требуемый объемный расход без чрезмерного перепада давления.
- Рабочее давление: Необходимо учитывать давление, на которое рассчитан корпус грязеуловителя, чтобы он соответствовал рабочим условиям системы.
- Размер частиц: Определите размер частиц, которые требуется удалить. Для мелких частиц подходит более мелкая сетка, а для крупного мусора достаточно крупноячеистой.
- Обслуживание: Следует учитывать частоту технического обслуживания и удобство очистки, особенно для систем непрерывного действия.
Отличия между фильтрами и грязеуловителями
| Параметр | Фильтр | Грязеуловитель |
|---|---|---|
| Удаляемый размер частиц | Удаляет мелкие частицы, как правило, <40 микрон (включая невидимые невооруженным глазом частицы). | Удаляет более крупные частицы, как правило, >40 микрон (видимые невооруженным глазом). |
| Конструкция | Выполняется из тонкой фильтрующей среды, такой как бумага, ткань или синтетические материалы, для высокоточной фильтрации. | Выполняется из грубой сетки или перфорированных пластин для улавливания крупных загрязнений. |
| Материал | Тонкие фильтрующие материалы, такие как синтетические волокна, ткань или бумага. | Прочные металлы, такие как нержавеющая сталь или другие сплавы, обеспечивающие долговечность и возможность многократного использования. |
| Области применения | Используются в отраслях, где требуется высокая чистота среды (фармацевтика, пищевая промышленность и т. д.). | Применяются для защиты оборудования, такого как насосы, арматура и теплообменники, от крупных механических примесей. |
| Обслуживание | Фильтрующая среда часто подлежит замене, что приводит к более высоким эксплуатационным расходам. | Фильтрующие элементы легко очищаются и многократно используются; затраты на обслуживание ниже. |
| Эксплуатационные затраты | Выше из-за необходимости частой замены фильтрующей среды. | Ниже, поскольку фильтрующий элемент, как правило, многоразовый. |
| Перепад давления | Выше из-за более тонкой фильтрующей среды. | Ниже благодаря применению более грубой сетки или перфорированных пластин. |
| Гидравлические характеристики | Может приводить к снижению расхода из-за тонкой фильтрации. | Обеспечивает более высокие расходы при минимальном сопротивлении потоку. |
| Область использования | Критически важны в процессах, где требуются ультра-чистые среды (например, микроэлектроника, стерильные среды). | Оптимальны для первичной фильтрации и защиты downstream-оборудования от крупных частиц. |
Факторы, влияющие на работу грязеуловителя
Размер ячейки фильтрующего элемента: Определяет минимальный размер частиц, которые могут быть отфильтрованы.
Скорость потока: Повышенная скорость может «проталкивать» мелкие частицы через фильтрующий элемент или усиливать турбулентность, снижая эффективность фильтрации.
Свойства рабочей среды: Вязкость и температура среды могут влиять на работу грязеуловителя, особенно если среда содержит липкие или склонные к агломерации частицы.
Конфигурация конструкции: Y-образные, корзинчатые и T-образные грязеуловители работают по одному и тому же принципу, но оптимизированы под разные условия эксплуатации и режимы потока.
Рекомендации по обслуживанию грязеуловителей
Корректное обслуживание грязеуловителей имеет ключевое значение для поддержания их работоспособности и увеличения срока службы. Ниже приведены основные рекомендации по обслуживанию грязеуловителей в трубопроводных системах:
- Регулярные осмотры: Периодически проверяйте грязеуловители на наличие засорения и признаков износа. Раннее выявление накопления загрязнений помогает предотвратить падение пропускной способности и возможные повреждения оборудования.
- Очистка: Регулярно очищайте корзину или сетку грязеуловителя, особенно в системах с высоким уровнем загрязнений.
- Замена: Своевременно заменяйте изношенные или поврежденные фильтрующие элементы для сохранения эффективности процесса фильтрации.
- Мониторинг: Отслеживайте перепад давления на грязеуловителе. Существенное увеличение перепада указывает на засорение и необходимость очистки.
Заключение
Грязеуловители являются важнейшими элементами трубопроводных систем, защищающими оборудование от повреждений за счет удаления мусора и загрязнений из потока среды. Понимание различных типов грязеуловителей — включая Y-образные, корзинчатые, T-образные и дуплекс-грязеуловители — позволяет специалистам делать обоснованный выбор решений, наиболее подходящих для их эксплуатационных задач. Правильный подбор и регулярное обслуживание грязеуловителей обеспечивают эффективную и надежную работу трубопроводных систем, минимизируют простои и сокращают затраты на ремонт и обслуживание.
Если вам требуется дополнительная информация о грязеуловителях или помощь в подборе оптимального решения для вашей трубопроводной системы, Tanggong Valve Group всегда готова помочь. Свяжитесь с нами уже сегодня, чтобы получить экспертную консультацию и решения, адаптированные под ваши конкретные требования.
