RPTFE (армированный политетрафторэтилен) стал ключевым материалом во многих отраслях благодаря уникальному сочетанию химической стойкости, механической прочности и термической стабильности. В этом руководстве разбирается, что такое RPTFE, чем он отличается от стандартного PTFE и альтернативных материалов, таких как PEEK и PPS, и почему он превосходит многие варианты в тяжелых условиях эксплуатации. От седел и уплотнений клапанов до ответственных элементов в химической промышленности, аэрокосмической отрасли, фармацевтике и нефтегазовом секторе — RPTFE обеспечивает надежную и долговечную работу в экстремальных условиях. Опираясь на отраслевые стандарты и доступность индивидуальных композиций, он предлагает экономичное решение в случаях, когда на первом месте стоят эксплуатационные характеристики, безопасность и долговечность. Независимо от того, подбираете ли вы материалы для нового оборудования или оптимизируете существующие системы, понимание свойств, марок и лучших практик применения RPTFE поможет принимать взвешенные решения с учетом будущих требований.

Understanding RPTFE: The Basics

Определение и состав

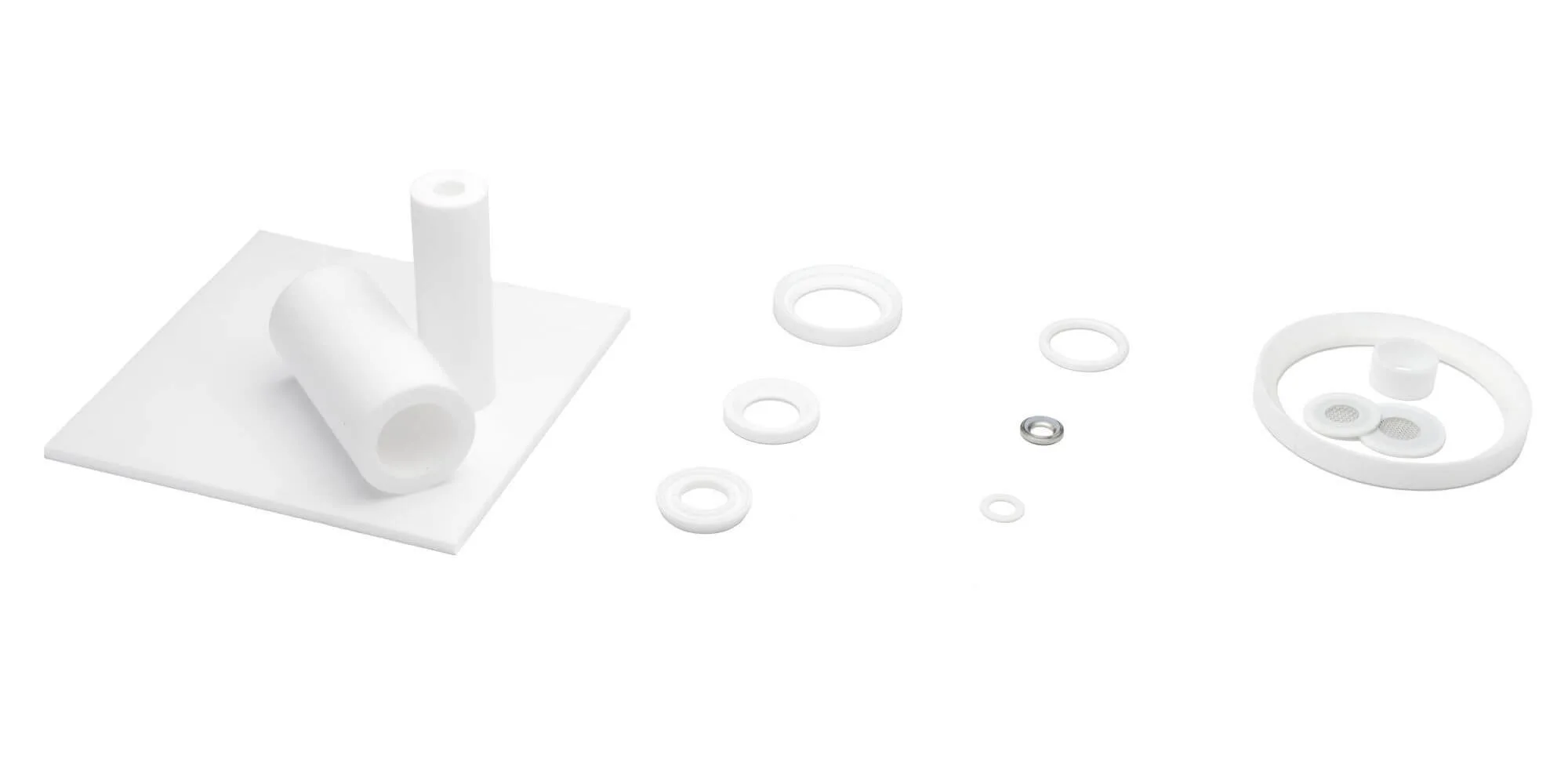

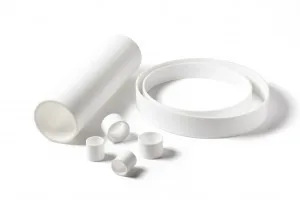

Базовый материал PTFE

PTFE (политетрафторэтилен) — это фторполимер, состоящий исключительно из атомов углерода и фтора, объединенных в длинные цепи. Он ценится за исключительную химическую инертность, высокую температуру плавления (около 327 °C), сверхнизкий коэффициент трения (≈ 0,05–0,10) и стойкость практически ко всем коррозионно-активным средам.

Армирующие наполнители (стекловолокно, углерод и др.)

Армированный PTFE (RPTFE или rPTFE) представляет собой композицию на основе PTFE с наполнителями, такими как стекловолокно, углерод/графит, бронза, дисульфид молибдена или порошок нержавеющей стали. Типичное содержание волокнистых наполнителей составляет порядка ~1–15 % по массе, тогда как порошкообразные наполнители обычно находятся в диапазоне 10–40 %. Эти армирующие добавки существенно повышают прочность на растяжение и сжатие, улучшают износостойкость, снижают ползучесть и могут повышать теплопроводность материала.

Краткий обзор процесса производства

Для производства RPTFE исходная смола PTFE тщательно смешивается с выбранными наполнителями в контролируемых пропорциях. Полученный композит затем формуется методами прессования, экструзии или порошковой металлургии. При изготовлении седел клапанов после формования детали из RPTFE подвергают спеканию в инертной атмосфере для уменьшения пористости и повышения стойкости к ползучести.



RPTFE по сравнению со стандартным PTFE

Ключевые различия в свойствах

• Структурный состав: PTFE — это чистый полимер без наполнителей. RPTFE содержит внешние армирующие материалы и образует композитную структуру, что придает ему более «меловой» внешний вид и повышенную жесткость.

• Механическая прочность: В то время как PTFE относительно мягкий и со временем склонен к ползучести, RPTFE обеспечивает более высокую прочность на растяжение и сжатие и лучшую размерную стабильность под нагрузкой.

Улучшения эксплуатационных характеристик

• Сопротивление ползучести: Стандартный PTFE деформируется при длительной нагрузке, особенно при повышенной температуре. RPTFE гораздо лучше противостоит холодному течению и сохраняет форму при циклических изменениях давления.

• Износ и долговечность: Наполнители, такие как графит или MoS₂, повышают свойства сухой смазки и устойчивость к абразивному износу, снижая износ в динамических уплотнениях и седлах клапанов.

• Температурная и химическая стойкость: RPTFE сохраняет практически всю инертность и термостойкость PTFE, при этом армирующие добавки повышают теплопроводность и структурную устойчивость при термоциклировании.



Когда стоит выбирать RPTFE вместо PTFE

Выбирайте RPTFE в приложениях, где требуется:

• Надежное уплотнение при высоком давлении или при колебаниях давления

• Динамическое движение (например, работа запорной или регулирующей арматуры), где критична износостойкость

• Эксплуатация при высоких температурах или значительных механических нагрузках

• Снижение затрат на обслуживание и увеличение срока службы седел или уплотнений клапанов

Для сравнения, чистый PTFE больше подходит для статических уплотнений, где на первом месте ультранизкое трение, химическая инертность и экономичность, особенно в условиях низкого давления или при работе с чистыми средами.



Ключевые свойства и преимущества RPTFE

Химическая стойкость

• Широкая совместимость: RPTFE сохраняет известную химическую инертность PTFE практически во всем диапазоне pH (0–14), устойчив к воздействию сильных кислот, щелочей и органических растворителей.

• Коррозионно-активные среды: Материал эффективно работает в агрессивных химических условиях, хотя такие наполнители, как стекловолокно, могут быть уязвимы, например, в горячих щелочах или плавиковой кислоте — поэтому выбор наполнителя должен соответствовать конкретной рабочей среде.

Механические свойства

• Повышенная прочность на растяжение: Наполнители, такие как стекловолокно или углерод, существенно повышают прочность RPTFE на растяжение и сжатие по сравнению с чистым PTFE, что позволяет использовать материал при более высоких давлениях.

• Улучшенная износостойкость: Армирующие наполнители снижают абразивный износ и трение, делая материал оптимальным для динамических уплотнений и седел клапанов.

• Размерная стабильность: RPTFE обладает устойчивостью к холодному течению и сохраняет геометрию при длительных нагрузках или циклических изменениях давления.

• Сопротивление ползучести: Высокая стойкость к ползучести обеспечивает сохранение герметичности и формы уплотнений в течение длительного срока эксплуатации — особенно важно в высоконагруженных промышленных условиях.

Термостойкость

• Диапазон эксплуатации: RPTFE надежно работает в диапазоне примерно от –195 °C до ~230 °C (–320 °F до ~450 °F), что подходит для многих промышленных процессов нагрева, охлаждения и криогенных операций.

• Теплопроводность: Наполнители повышают теплопроводность материала по сравнению с низкими значениями PTFE, способствуя лучшему теплоотводу и стабильности характеристик при термоциклировании.

• Термическое расширение: RPTFE демонстрирует немного меньший коэффициент расширения по сравнению с PTFE, что повышает устойчивость в условиях переменных температур.

Электрические свойства

• Диэлектрическая прочность: Чистый PTFE обладает высокой диэлектрической прочностью (до ~165 кВ/мм), однако присутствие наполнителей в RPTFE несколько снижает эти показатели — что важно учитывать при использовании в электротехнических уплотнениях.

• Изоляционные свойства: Незаполненный PTFE — практически идеальный изолятор с удельным сопротивлением до 10¹⁸ Ω·см. RPTFE сохраняет значительные изоляционные свойства, но их уровень зависит от вида и содержания наполнителей.

• Статическое рассеивание (опционально): Некоторые составы используют проводящие наполнители (например, углерод), чтобы создать антистатические или статически рассеивающие марки RPTFE для специальных клапанных или электрических уплотнений.



Промышленные области применения RPTFE

Применение в арматуростроении

• Седла и уплотнения клапанов: RPTFE, особенно марки, усиленные стекловолокном (~15–25 %), идеально подходит для седел клапанов благодаря повышенной износостойкости, стойкости к ползучести и высокой механической прочности. Материал выдерживает давление и сохраняет герметичность при циклической работе, превосходя по этим параметрам чистый PTFE.

• Элементы шаровых клапанов: Седла из RPTFE, наполненного углеродом или стеклом, обеспечивают плотное перекрытие и плавное срабатывание даже в средах пара или агрессивных рабочих средах.

• Футеровка дисковых затворов: RPTFE-футеровка обеспечивает низкий коэффициент трения, коррозионную стойкость и долговечность в дисковых затворах, работающих с кислотными, щелочными или содержащими твёрдые частицы средами.

• Проточная часть регулирующих клапанов: Специальные композиции RPTFE (например, с наполнителями из графита или бронзы) применяются в проточной части регулирующих клапанов, повышая ресурс работы и стабильность функционирования при термических и механических колебаниях.

Химическая промышленность

• Элементы насосов: Рабочие колёса, подшипники и износные кольца из RPTFE устойчивы к химическому воздействию и абразивному износу — критически важные свойства для перекачки коррозионных сред.

• Футеровка трубопроводов: Хотя чаще используется чистый PTFE, футеровка из RPTFE иногда выбирается для систем химического транспорта с повышенными требованиями к износостойкости.

• Прокладки и уплотнения: Уплотнения из RPTFE, армированного стеклом или графитом, обеспечивают более высокую герметичность под давлением по сравнению с PTFE. Широко применяются на химических и нефтеперерабатывающих предприятиях.

• Элементы теплообменников: Детали из RPTFE в составе теплообменников обеспечивают коррозионную стойкость и размерную стабильность при циклических температурных нагрузках.

Авиакосмическая и оборонная отрасли

• Компоненты для авиации: Детали из RPTFE (например, футеровка, уплотнения, элементы клапанов) применяются в системах, где требуется химическая стойкость и низкое трение при механических нагрузках.

• Военные приложения: Более жёсткие требования к долговечности и инертности стимулируют применение проводящих или антистатических марок RPTFE в системах обращения с вооружением и ответственных уплотнениях.

• Космическая промышленность: В условиях жёстких термических циклов и вакуума армированный PTFE (особенно с углеродным наполнителем) обеспечивает стабильную герметизацию с низким газовыделением и высокой термостойкостью.

Фармацевтика и пищевая промышленность

• Применения, соответствующие требованиям FDA: Стеклонаполненный RPTFE часто используется в дроссельных клапанах и седлах в системах для пищевой, напиточной и фармацевтической промышленности — с соблюдением санитарных и химических требований к чистоте.

• Оборудование для стерильной обработки: Клапанные элементы в стерильных трубопроводах выигрывают от низкого трения, химической инертности и устойчивости RPTFE к микробному обрастанию.

• Пищевые уплотнительные решения: Прокладки и уплотнения из RPTFE сохраняют целостность в условиях пара, CIP-очистки (clean-in-place) и высокочистых жидкостей.

Нефтегазовая отрасль

• Скважинные приложения: RPTFE, наполненный углеродом или стеклом, используется в скважинных клапанах и уплотнениях, обеспечивая стойкость к ползучести и химическому воздействию при высоком давлении и температуре.

• Элементы трубопроводной арматуры: Уплотнения и втулки из RPTFE надёжно работают в агрессивных трубопроводных средах и при многократных циклах изменения давления.

• Оборудование для офшорных объектов: Армированный PTFE более эффективно, чем чистый PTFE, выдерживает солёную, абразивную и температурно переменную морскую среду.

• Высоконапорные уплотнения: Для давлений до ~2 000 psi армированные марки обеспечивают повышенную механическую прочность и ресурс уплотнений в буровом и промысловом оборудовании.



RPTFE и альтернативные материалы

Сравнительная матрица

RPTFE и PEEK

• Механическая прочность и термостойкость: PEEK существенно превосходит RPTFE, обеспечивая предел прочности при растяжении порядка 90–100 МПа (по сравнению с 20–30 МПа у PTFE) и длительную работу при температурах до ~315 °C — значительно выше предельных значений для армированного PTFE (~200–230 °C).

• Износ и ползучесть: PEEK демонстрирует превосходную износостойкость и отличную размерную стабильность при высоких нагрузках и температурных циклах. RPTFE лучше сопротивляется ползучести, чем чистый PTFE, но уступает PEEK в экстремальных условиях.

• Химическая стойкость: Оба материала устойчивы к агрессивным средам, но композиты на основе PTFE немного выигрывают при воздействии некоторых галогенов; PEEK же более надёжен во многих высокотемпературных и паровых средах.

• Стоимость: PEEK значительно дороже — вплоть до 4–6 раз по сравнению с PTFE, и может быть избыточен, если механические и температурные требования не оправдывают такой уровень.

PPS и RPTFE

• Термостойкость и химическая стабильность: PPS обеспечивает долговременную работу при температурах до ~250 °C и обладает отличной химической стойкостью — немного уступая PEEK, но часто сопоставимой с RPTFE по температурному диапазону и превосходя его по химической стойкости.

• Износ и стоимость: PPS, как правило, обладает более высокой прочностью на сжатие и абразивной стойкостью, чем PEEK, при этом имеет меньшую стоимость — это промежуточный вариант, когда возможностей RPTFE уже недостаточно, а применение PEEK ещё не требуется.

RPTFE и металлические альтернативы

• Экстремальные условия: Металлические седла (например, из нержавеющей стали или твёрдого сплава на основе карбида вольфрама) выдерживают давления более 2000 psi и температуры до ~800 °C — намного выше возможностей полимеров. Они обеспечивают высокую стойкость в абразивных или эрозионных средах, но обычно допускают минимальные утечки (класс герметичности ANSI IV/V) и требуют более высокого крутящего момента для управления.

• Герметичность: Полимеры, такие как RPTFE и PEEK, обеспечивают более плотное перекрытие (класс VI) при существенно меньшем крутящем моменте — это оптимальный выбор, когда требуются точное отсечение потока и плавная работа.

Сводка по соотношению «затраты–эффект»

Критерии выбора

Требования применения

• Для высоконапорных динамических уплотнений (например, седла в регулирующих или шаровых клапанах) в приоритете механическая прочность, стойкость к ползучести и износ — здесь RPTFE подходит для средних требований, а PEEK — для предельно тяжёлых режимов.

• Для обеспечения плотного перекрытия при низком крутящем моменте полимеры, такие как RPTFE или PEEK, превосходят металлические седла по трению и герметичности.

Условия эксплуатации

• Экстремальные температуры: Если длительная температура эксплуатации превышает ~230 °C, предпочтительнее выбирать материалы, такие как PPS или, в особенности, PEEK.

• Агрессивные среды: RPTFE и марки PTFE отличаются высокой химической инертностью, однако PEEK или PPS могут использоваться при наличии определённых галогенов или растворителей (необходимо проверять совместимость).

• Аbrasивные или шламовые среды: В условиях интенсивного абразивного износа или эрозии могут потребоваться более прочные материалы, такие как PEEK или металлические седла.

Ожидаемые характеристики эксплуатации

• Срок службы и интервалы обслуживания: PEEK обеспечивает самый длительный срок службы под нагрузкой, за ним следует PPS, затем RPTFE. Чистый PTFE даёт низкие требования к обслуживанию лишь в режимах с малыми нагрузками и давлением.

• Стабильность крутящего момента: RPTFE и PEEK сохраняют стабильные значения крутящего момента при термоциклировании; металлические седла требуют большего усилия и могут ускорять износ привода.

Экономические аспекты

• Бюджетные ограничения: RPTFE обеспечивает наилучшее соотношение цена–характеристики для большинства промышленных применений. PPS сочетает повышенную термостойкость и химическую стойкость с более низкой стоимостью по сравнению с PEEK. PEEK целесообразно применять в особенно тяжёлых условиях, где его преимущества компенсируют высокую стоимость.

• Стоимость жизненного цикла: Более дорогие материалы могут уменьшать простои, частоту замен и риск отказов системы — в результате суммарная стоимость владения снижается, несмотря на более высокую начальную цену.



Технические характеристики и стандарты

Отраслевые стандарты

• ASTM для наполненного PTFE: RPTFE соответствует стандарту ASTM D4745-19, который определяет типы и марки армированных композиций PTFE (со стекловолокном, графитом, бронзой и др.) для литья/экструзии и устанавливает методики испытаний на плотность, содержание наполнителя и прочность при растяжении.

• ASTM для чистого PTFE: Стандарты, такие как ASTM D1710 (экструдированные прутки/трубы) и ASTM D3294 (прессованные листы/заготовки), также применяются при минимальном или нулевом содержании наполнителя.

• Требования FDA: Многие марки RPTFE используют наполнители, соответствующие нормам FDA (например, минералонаполненный PTFE), удовлетворяющие требованиям FDA Title 21 CFR 177.1550 для контакта с пищевыми и фармацевтическими продуктами.

• Международные стандарты: Хотя системы ASTM доминируют в классификации марок PTFE, существуют и глобальные эквиваленты, такие как ISO, DIN, JIS и британские стандарты, особенно при поставках импортируемых или переквалифицированных материалов.

Классы качества

• Стандартные марки RPTFE: Типичные композиции включают PTFE, наполненный стекловолокном, углеродом, графитом, минералами и др., соответствующий ASTM D4745, тип I или II, класс 1–2 в зависимости от вида и содержания наполнителя. Минералонаполненные марки, соответствующие требованиям FDA (например, Rulon 641), применяются в гигиенических установках.

• Высокопроизводительные варианты: Сюда относятся марки с высоким содержанием наполнителей (например, углерод + MoS₂, смеси с PPS), специально разработанные для экстремального износа, высоких температур или абразивных условий. Они также описаны в ASTM D4745 и часто идут под специализированными обозначениями, такими как ET019 или ET022 компании Eclipse.

• Индивидуальные композиции: Заказчики могут требовать специальные композиты RPTFE — например, антистатические (углеродонаполненные), металло-детектируемые марки PTFE или материалы с биаксиальной ориентацией для повышения стойкости к ползучести — зачастую под фирменными названиями, такими как Tetra-Max BSF (сульфат бария) или HGF (наполненный полыми стеклянными микросферами).

Испытания и сертификация

• Методы испытаний материалов: Армированные композиции проходят стандартизованную оценку по прочности при растяжении (ASTM D638 или ISO 527), плотности (ASTM D792), прочности на сжатие (ASTM D695), диэлектрической прочности (ASTM D150) и деформации под нагрузкой (ASTM D621).

• Процессы управления качеством: Сертифицированные поставщики используют системы контроля и классификации (например, градации ASTM D4745) для поддержания содержания наполнителя, механических характеристик и стабильности партий. Для прутков/труб может применяться радиографический контроль (в соответствии с ASTM D1710).

• Требования к сертификации: Для применения в пищевой, фармацевтической и аэрокосмической промышленности материалы часто должны иметь документально подтверждённое соответствие требованиям FDA CFR 177.1550, EC 10/2011 или стандартам на основе ISO. Дополнительные сертификаты (например, по электростатическим свойствам, низкому газовыделению, заключения FDA) поддерживают специфические области применения.



Особенности проектирования и лучшие практики

Рекомендации по выбору материала

При выборе RPTFE для конкретного применения начните с анализа рабочей среды. Учитывайте химическую агрессивность, абразивность, рабочее давление и температурные циклы. Для абразивных или высокотрениящихся режимов хороший выбор — RPTFE с углеродным наполнителем. Для повышения механической прочности и износостойкости обычно применяются марки, армированные стекловолокном.

Экологические факторы также играют ключевую роль. Избегайте стеклонаполненного RPTFE в системах с плавиковой кислотой или сильными щёлочами, так как эти реагенты могут разрушать стекловолокно. Кроме того, необходимо учитывать тепловое расширение — в отличие от металлов, RPTFE значительно расширяется при нагреве, что может привести к деформации уплотнения или утечкам, если этот фактор не учтён в проекте.

Ключ к правильному выбору — согласовать требования по эксплуатационным показателям с материалом. Подбирайте тип и концентрацию наполнителей исходя из необходимого баланса между механической прочностью, размерной стабильностью и герметичностью. Для задач с требованием плотного перекрытия и стойкости к холодному течению обычно рекомендуются композиции со средним и высоким содержанием стекловолокна или углерода.

Монтаж и техническое обслуживание

Правильный монтаж критически важен для раскрытия полного потенциала RPTFE. Присоединительные и уплотнительные поверхности должны быть чистыми, гладкими и без дефектов, чтобы избежать выдавливания материала и неравномерного износа. Следуйте предписанным моментам затяжки производителя и обеспечивайте равномерную затяжку — неравномерный прижим может исказить форму уплотнения и привести к преждевременному отказу.

Обслуживание должно быть превентивным. Планируйте регулярные осмотры для выявления признаков износа, деформации или утечек. Заменяйте элементы из RPTFE при первых видимых признаках механической деградации. В системах с агрессивными или содержащими твёрдые частицы средами также важно регулярно очищать уплотнения и прилегающие поверхности.

Несмотря на то, что RPTFE обеспечивает более длительный срок службы по сравнению с чистым PTFE, его ресурс не является бесконечным. Планируйте интервалы замены исходя из рабочего давления, числа циклов нагружения, температурного воздействия и конкретной рецептуры наполнителя. Отслеживание общего числа часов или циклов эксплуатации помогает прогнозировать и предотвращать отказы.

Распространённые проблемы и решения

При эксплуатации элементов из RPTFE могут возникать типичные проблемы. Несоосность, чрезмерная затяжка или плохое качество поверхностей при монтаже ускоряют износ или вызывают выдавливание материала. Этого можно избежать, тщательно проверяя монтажные процедуры, применяя поверенные динамометрические ключи и гарантируя точную посадку всех деталей.

Для повышения эффективности стоит рассматривать использование пружинных или энергизированных конструкций, которые поддерживают стабильный контакт уплотнения при перепадах давления. Геометрия седла должна обеспечивать равномерный контакт по всей уплотнительной поверхности, что помогает минимизировать разброс крутящего момента и износ.



Руководство по поиску и устранению неисправностей

Заключение
