Символы обратных клапанов имеют ключевое значение для корректного чтения P&ID (Piping and Instrumentation Diagram — схем трубопроводов и КИП) в таких отраслях, как нефть и газ, химическая промышленность, водоподготовка, HVAC и морские системы. В этом руководстве рассматриваются самые распространённые типы символов обратных клапанов — поворотный (swing), шаровый (ball), подъёмный (lift), поршневой (piston), диафрагменный (diaphragm), двухстворчатый (dual plate) — и разъясняются их стандартизованные значения по ISO, ANSI/ISA, DIN и JIS. Вы узнаете, как интерпретировать элементы символов (стрелки направления потока, пружины, аннотации), избегать дорогостоящих ошибок, обеспечивать правильный монтаж и соблюдать лучшие практики документирования и трансграничного инжиниринга. Материал идеально подходит инженерам, техникам и студентам, которым важны точность, безопасность и соответствие стандартам при проектировании клапанных систем.

Что такое символы обратных клапанов?

Определение и назначение стандартизованных символов

Символы обратных клапанов — это стандартизованные графические обозначения, используемые на инженерных схемах для обозначения устройств, пропускающих жидкость или газ только в одном направлении. Их также называют «обратными» или «невозвратными» клапанами. Такие символы обычно включают внутреннюю стрелку или треугольник, указывающий допустимое направление потока, а также круг или линию, показывающие механизм запирания.

Роль на P&ID (схемах трубопроводов и КИП)

На P&ID символы обратных клапанов играют ключевую роль: они наглядно показывают, где требуется защита от обратного потока и как система будет само-защищаться при его возникновении. Эти схемы опираются на символы, чтобы компактно передавать логику управления, что упрощает проектирование, поиск неисправностей и анализ безопасности.

Преимущества использования стандартизованных символов в чертежах

1. Единое понимание — Стандарты (ISA S5.1, ISO 10628, ANSI) обеспечивают единообразную интерпретацию чертежей инженерами, техниками и международными командами независимо от региона.

2. Безопасность и надёжность — Чёткое указание направления потока и функций клапана помогает избежать ошибок, например установки «наоборот», что может привести к повреждениям и небезопасным условиям.

3. Эффективность эксплуатации и обслуживания — Персонал быстро находит обратные клапаны для осмотра, обслуживания или обхода без необходимости просматривать большие объёмы текста.

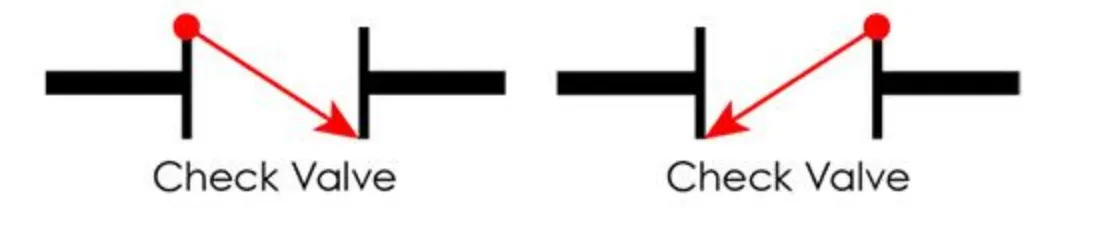

Анатомия символов обратных клапанов

Символы обратных клапанов объединяют простые геометрические формы и указатели направления, чтобы ясно передать функцию. Вот из чего они состоят:

🔷 Базовые геометрические фигуры и их значения

• Круг / корпус: Обозначает корпус клапана или зону уплотнения.

• Треугольник / наконечник стрелы: Располагается со стороны выходного потока и показывает допустимое направление — это основной элемент символа.

• Линии: Горизонтальные линии по обе стороны треугольника отображают трубопроводы, а перпендикулярная линия у основания треугольника указывает на запирающий элемент против обратного потока.

➤ Индикаторы направления и стрелки потока

• Стрелки потока: Встроенные в треугольник или рядом с линиями трубы, они однозначно показывают разрешённое направление потока — к открытой стороне клапана.

• Варианты ориентации: В горизонтальных линиях стрелка указывает вправо/влево; в вертикальных — вверх/вниз в зависимости от направления потока.

📌 Дополнительные обозначения и аннотации

• Пружины: Зигзагообразный знак рядом с треугольником указывает на пружинный возврат и требуемое «давление открытия» (cracking pressure).

• Примечания по давлению открытия: Часто рядом указывается числовое значение (например, «3 psi») для гидросхем.

• Пилотные линии: Для пилот-управляемых обратных клапанов пунктирные линии связывают основной символ с пилотным контуром.

📐 Правила ориентации символов

• Выравнивание по направлению потока: Символы располагают по линии трубопровода — горизонтально, вертикально или под углом — в соответствие с реальной трассировкой.

• Симметрия: Остриё треугольника должно смотреть по потоку, запирающая линия — перпендикулярно потоку.

• Читаемость на схемах: Не поворачивайте символы произвольно — единая ориентация снижает риск неверной установки и ошибок интерпретации.



Как читать символы обратных клапанов на чертежах

Понимание символов на P&ID обеспечивает правильный монтаж, обслуживание и безопасную работу. Вот пошаговая логика:

🔍 Пошаговое руководство по интерпретации

1. Найдите символ по трассе — обратные клапаны располагаются по потоку; стрелка/треугольник указывает вниз по течению.

2. Определите тип — Форма (треугольник, круг, пружина) подсказывает вариант клапана: поворотный, шаровый, пружинный и т. п.

3. Прочтите аннотации — Часто присутствуют пометки «NC/NO» или значения давления открытия.

4. Проверьте ориентацию — Стрелка должна совпадать с реальным направлением потока; несоответствие может указывать на ошибку чертежа/монтажа.

🧭 Контекстные подсказки на схемах

• Стрелки на трубах согласуются с символом клапана и подтверждают ориентацию.

• Соседние элементы — насосы, фильтры-грязевики, предохранительные клапаны — помогают понять, где требуется защита от обратного потока.

• Линии привода/контроля, подключённые к символу, могут указывать на пружинный или пилотный тип.

🔗 Частые сочетания символов

• Обратный клапан + насос: Ставится сразу после насоса для предотвращения обратного потока.

• Клапан в пунктирном контуре пилота: Обозначает пилот-управление.

• Клапан с «зигзагом»: Указывает на пружину и наличие давления открытия.

⚠️ Как избежать путаницы

• Треугольник «смотрит» не туда: Ошибочная ориентация приводит к неверной установке — всегда проверяйте направление потока.

• Закрашенные vs незакрашенные символы: Заполнение не всегда означает «нормально закрыт» — ищите явные метки «NO/NC».

• Отсутствуют аннотации: Если не указаны давление открытия или тип, сверяйтесь с легендой или паспортом изделия.



Символы обратных клапанов по отраслям

Обратные клапаны выполняют разные критические задачи. Их обозначения на P&ID передают требования к защите от обратного потока, к безопасности и эффективности. Ниже — отраслевые особенности:

Нефтегазовая отрасль

В разведке, переработке и транспортировке обратные клапаны защищают насосы и компрессоры от обратного потока и гидроударов. Символы размещают после насосов и часто дополняют пружинными индикаторами с указанием давления открытия.

Водоподготовка и коммунальные системы

Водоканалы часто применяют поворотные обратные клапаны для предотвращения обратного потока, защиты от загрязнений и управления потоком при перекачке осадка. На символах — горизонтальные треугольники/«лепестки» по направлению потока.

Химическая промышленность

Здесь критичны точное управление средой и исключение загрязнений. Символы — чаще шаровые или диафрагменные — указывают совместимость материалов и особенности уплотнений, помогая правильно выбирать клапан для агрессивных сред.

HVAC

В пневмосистемах HVAC обратные клапаны регулируют воздушные потоки и предотвращают обратные перетоки. Символы часто включают вертикальную линию и стрелку, показывая защиту в системах ресиверов.

Морские и оффшорные применения

На платформах и судах обратные клапаны задействованы в системах охлаждения забортной водой, осушения трюмов и топливоподачи. В символах часто делают пометки о коррозионностойких материалах и давлениях.

Сводка

Понимая отраслевой контекст применения символов, инженеры точнее проектируют и диагностируют системы, обеспечивая безопасность, соответствие требованиям и максимальную эффективность.



Ошибки с символами обратных клапанов и как их избежать

Неверное чтение или размещение символов на чертежах приводит к серьёзным проблемам — от потери эффективности до угроз безопасности. Ниже — критичные ошибки и способы их предотвращения.

Последствия неверной интерпретации

• Обратная установка: Монтаж «против стрелки» лишает систему защиты от обратного потока и может вызвать загрязнение или гидроудар, повреждающий трубы и насосы.

• Путаница символов: Смешение типов обратных клапанов с предохранительными или запорными приводит к неправильной работе и сбоям безопасности.

Ошибки монтажа из-за путаницы с символами

• Ошибочная ориентация: Вертикальный символ в горизонтальной трассе вводит монтажников в заблуждение — клапан может внезапно закрываться/оставаться открытым, вызывая гидроудары или засоры.

• Игнорирование аннотаций: Отсутствие пометки «[пружинный, 3 psi]» ведёт к неверному выбору и проблемам эксплуатации.

Меры контроля качества

• Проверка по легенде: Всегда сверяйте символы с легендой P&ID и стандартами ISO, ANSI/ISA, DIN, JIS.

• Взаимная проверка: Введите двойной контроль: инженеры и проектировщики проверяют ориентацию, читаемость и точность аннотаций до утверждения.

• Моделирование монтажа: Пройдите по схеме «виртуально», чтобы убедиться, что каждый символ соответствует реальному узлу, особенно возле насосов и компрессоров.

Рекомендации по обучению

• Семинары по символам: Проводите тренинги по чтению различных типов (поворотные, подъёмные, пружинные) и их аннотаций.

• Практические задания: Используйте реальные P&ID, где нужно найти и исправить намеренно «ошибочные» символы.

• Актуализация по стандартам: Регулярно обновляйте обучение по ISO 14617 и ANSI/ISA 5.1, чтобы команда следовала последним требованиям.



Заключение

Итог: владение символами обратных клапанов — обязательный навык для работы с P&ID в нефти и газе, водоподготовке, химии, HVAC и морских системах. В руководстве разобраны типы символов, их стандартизованные значения по ISO, ANSI/ISA, DIN и JIS и правила чтения/применения на чертежах. Понимание геометрии, направлений и аннотаций помогает избегать ошибок монтажа, повышать надёжность и соответствовать международным стандартам. Контроль качества, корректная документация и обучение «грамотности символов» — основа точной, безопасной и эффективной инженерной практики.
