Фланцевые соединения играют важнейшую роль в арматуро- и трубопроводостроении, обеспечивая надёжные разъёмные соединения между отдельными участками трубопровода или оборудованием. Такие соединения универсальны: они облегчают монтаж, демонтаж, осмотр и техническое обслуживание. Понимание различных типов фланцевых соединений имеет ключевое значение для выбора правильного варианта под конкретное применение, особенно в сложных трубопроводных системах.
В этой статье мы рассмотрим наиболее распространённые типы фланцевых соединений, их особенности, области применения и отличия. Независимо от того, являетесь ли вы студентом, только начинающим изучать трубопроводные системы, или отраслевым специалистом, которому нужен быстрый справочник, это руководство поможет вам принимать более обоснованные решения при выборе типа фланца.
Что такое типы фланцевых соединений?
Фланец — это механический элемент, используемый для соединения труб, клапанов, насосов и другого оборудования в составе трубопроводной системы. Он обеспечивает надёжную точку соединения, как правило, с использованием болтов, и позволяет легко демонтировать или заменять компоненты без разборки всей линии. Фланцевые соединения особенно популярны благодаря своей прочности, надёжности и гибкости при различных условиях эксплуатации.
Типы фланцевых соединений
Фланцы выпускаются в различных исполнениях, каждое из которых подходит для конкретных условий с учётом давления, удобства монтажа и характеристик транспортируемой среды. Ниже приведён обзор наиболее распространённых типов фланцевых соединений:
1. Приварной встык воротниковый фланец (Weld Neck Flange)
(источник: Field Industries)
Приварные встык воротниковые фланцы являются неотъемлемыми элементами трубопроводных систем и широко известны своим прочным конструктивным исполнением и пригодностью для работы при высоких давлениях и температурах. Характерной особенностью таких фланцев является удлинённая коническая шейка (воротник), плавно переходящая в трубу. Как правило, они привариваются к трубе стыковой сваркой, обеспечивая монолитное и высокопрочное соединение. Такая конструкция эффективно перераспределяет напряжения между фланцем и трубой, минимизируя риск усталостных повреждений и разрушения при изменяющихся режимах работы.
Высокая конструктивная прочность приварных встык воротниковых фланцев делает их оптимальным решением для систем, работающих при экстремальных давлениях, температурах или других эксплуатационных нагрузках. Их способность выдерживать давление до 5000 psi подчёркивает их надёжность и устойчивость в тяжёлых эксплуатационных условиях.
Такие фланцы изготавливаются из углеродистой стали, нержавеющей стали и легированных сталей и выпускаются в широком диапазоне типоразмеров и классов давления: Class 150, 300, 600, 900, 1500 и 2500. Благодаря этому они применяются в различных отраслях, включая нефтегазовую промышленность, химическую переработку и энергетику.
2. Приварной внахлёст (скользящий) фланец (Slip-On Flange)
(источник: The Hose Shed)
Скользящие (slip-on) фланцы широко используются в трубопроводных системах, прежде всего благодаря простоте монтажа и экономичности. Внутренний диаметр такого фланца немного больше наружного диаметра трубы, что позволяет фланцу «надеваться» на трубу, после чего соединение фиксируется двумя угловыми швами — с внутренней и наружной стороны фланца. Такая схема сварки обеспечивает надёжное соединение и при этом оставляет некоторую свободу при сборке.
Одним из ключевых преимуществ скользящих фланцев является простота их установки. Конструкция позволяет легко совмещать болтовые отверстия путём поворота фланца до сварки, что упрощает сборку и снижает затраты на монтаж. Кроме того, требования к высокой точности реза трубы здесь менее жёсткие по сравнению с другими типами фланцев, что дополнительно повышает их привлекательность во многих применениях.
Однако slip-on фланцы обычно рекомендуются для систем с низким и средним давлением и температурой. Угловые швы, применяемые при их монтаже, не обеспечивают такой же прочности, как стыковые швы у приварных встык воротниковых фланцев, поэтому они менее подходят для высоких давлений. Кроме того, при некачественном выполнении сварных швов повышается риск утечки, что требует особого внимания при монтаже.

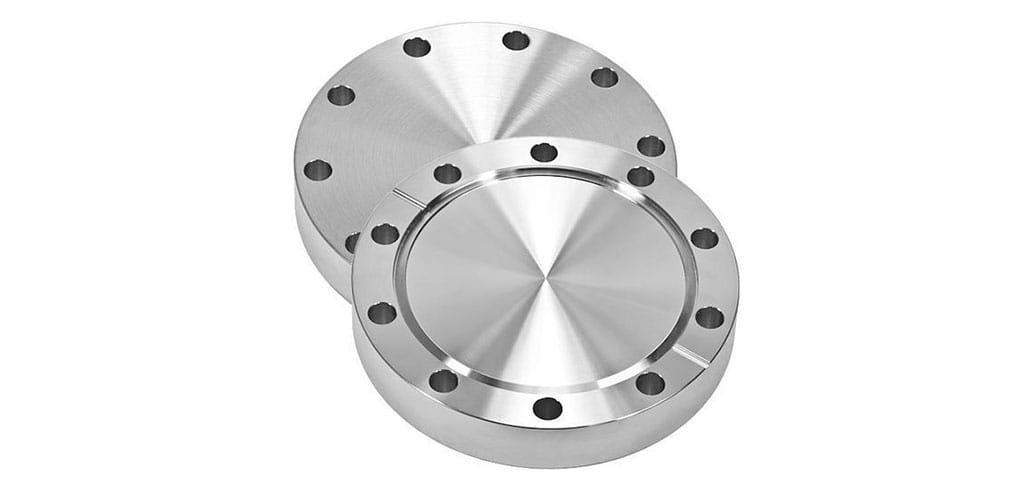

3. Глухой фланец (Blind Flange)
(источник: Ganga Forging)
Глухие фланцы являются важными элементами трубопроводных систем и представляют собой сплошные плиты, применяемые для окончания или изоляции участков трубопровода. В отличие от других типов, глухой фланец не имеет центрального отверстия, полностью герметизируя торец трубопровода или патрубка аппарата. Такое исполнение особенно удобно при проведении ремонтных или ревизионных работ, так как позволяет безопасно осматривать и обслуживать оборудование, расположенное далее по потоку, без остановки всей системы.
Глухие фланцы изготавливаются из углеродистой, нержавеющей и легированных сталей и выпускаются в различных размерах и классах давления, включая Class 150, 300, 600, 900, 1500 и 2500. Их универсальность делает их востребованными в самых разных областях: нефтегазовой промышленности, нефтехимии, энергетике и др.
4. Резьбовой фланец (Threaded Flange)
(источник: Grainger)
Резьбовые фланцы, также называемые фланцами с резьбовым присоединением (screwed flanges), являются важными элементами трубопроводных систем, обеспечивающими соединение труб без необходимости выполнения сварки. Во внутренней части фланца выполняется резьба, соответствующая наружной резьбе на трубе, что позволяет сформировать прочное и достаточно герметичное соединение. Такое решение особенно востребовано там, где сварка затруднена или нежелательна, например, во взрывоопасных средах, где применение открытого пламени недопустимо.
Как правило, резьбовые фланцы применяются в системах с низким давлением и невысокими температурами, включая водоснабжение и линии сжатого воздуха. Они выпускаются в типоразмерах до 4″ и могут соответствовать различным классам давления. Лёгкость монтажа и демонтажа делает их удобными для систем, в которых часто проводятся ремонтные или модификационные работы.
Тем не менее резьбовые фланцы не рекомендуются для высоких давлений, высоких температур и условий с выраженной цикличностью температурных изменений, поскольку такие факторы могут со временем нарушить целостность резьбового соединения. Кроме того, их, как правило, не используют для токсичных и опасных сред из-за повышенного риска утечки по резьбе.
5. Фланец под приварку в раструб (Socket Weld Flange)
Фланцы под приварку в раструб являются важной частью трубопроводных систем и предназначены для присоединения труб по схеме «раструб + угловой шов». В конструкцию такого фланца заложено углубление (раструб), в который вводится торец трубы перед сваркой. Это обеспечивает точную соосность и прочное соединение, что делает socket weld фланцы особенно подходящими для трубопроводов малого диаметра, работающих под высоким давлением.
Монтаж включает вставку трубы в раструб до упора в буртик, затем трубу немного отводят назад, оставляя зазор для теплового расширения при сварке. После этого по наружному периметру трубы в зоне перехода к втулке фланца выполняется угловой сварной шов. Такая конструкция обеспечивает гладкий внутренний проход и улучшенные гидравлические характеристики по сравнению с некоторыми другими типами фланцев, снижая турбулентность и эрозию в зоне соединения.
Однако область применения фланцев под приварку в раструб обычно ограничена трубопроводами с условным проходом до 4″. Они не рекомендуются для сервисов с выраженными циклическими нагрузками, поскольку угловые швы хуже переносят многократные изменения напряжений. Кроме того, зазор между трубой и раструбом может стать зоной коррозии при работе с агрессивными средами, если не обеспечить надлежащую защиту или если среда обладает высокой коррозионной активностью.
6. Свободный фланец в паре со штуцером (Lap Joint Flange)
Свободные фланцы (Lap joint) представляют собой двухкомпонентный узел, состоящий из приварного патрубка/торцевого кольца (stub end) и свободного на трубе опорного фланца (backing flange). Stub end приваривается стыком к трубе, тогда как опорный фланец остаётся подвижным, что позволяет легко совмещать болтовые отверстия при сборке. Такая конструкция особенно удобна в системах, где трубу и фланцевый узел часто разбирают для осмотра или обслуживания, поскольку свободный фланец можно свободно поворачивать вокруг трубы, облегчая повторную сборку.
Важным преимуществом свободных фланцев является возможность снижения стоимости системы при использовании дорогих или коррозионностойких материалов. В таких случаях stub end, непосредственно контактирующий с рабочей средой, выполняют из дорогостоящего материала, а свободный фланец изготавливают из более дешёвой углеродистой стали. Это уменьшает общую стоимость без ущерба для надёжности и коррозионной стойкости трубопровода.
Тем не менее свободные фланцы обычно не рекомендуются для высоких давлений и температур. Встроенная в конструкцию «гибкость», полезная для центровки и монтажа, не всегда обеспечивает необходимую жёсткость и прочность при экстремальных режимах. Поэтому их чаще применяют в низконапорных, некритичных системах, где на первый план выходят удобство обслуживания и оптимизация стоимости.
7. Типы специальных фланцев
Фланцы под диафрагму (Orifice Flanges): Эти фланцы интегрируются с диафрагмами (orifice plates) и используются для измерения расхода жидкости или газа в трубопроводе. Они имеют дополнительные отверстия под импульсные линии и обычно применяются в составе узлов измерения расхода.
Переходные и редукционные фланцы (Expander and Reducer Flanges): Такие фланцы обеспечивают плавный переход между трубами разного диаметра. Expander фланец увеличивает диаметр трубы, а Reducer фланец — уменьшает его, что позволяет сохранить устойчивость потока и снизить локальные потери давления.
Поворотные фланцы (Swivel Flanges): Состоят из двух частей — вращающегося кольца и ступицы. Поворотная конструкция упрощает совмещение болтовых отверстий, что особенно важно при подводе трубопровода к оборудованию, например, в подводных (subsea) установках, где точная центровка затруднена.
Weldoflange/Nipoflange и Elboflange: Это комбинированные элементы, объединяющие приварной воротниковый фланец и ответвительный патрубок (например, Weldolet или Nipolet). Они предназначены для формирования ответвления от магистрального трубопровода без применения отдельных врезных фитингов. Особенно востребованы в высоконапорных системах.
Основные типы привалочных поверхностей фланцев
Плоская привалочная поверхность (Flat Face, FF): Вся привалочная поверхность фланца плоская и находится в одной плоскости. Фланцы с плоской привалочной поверхностью обычно применяются в системах низкого давления и температуры, а также в сочетании с чугунным оборудованием, где хрупкость материала требует равномерного распределения контактных напряжений, чтобы избежать растрескивания.
Выступающая привалочная поверхность (Raised Face, RF): Конструкция имеет приподнятую зону вокруг отверстия фланца, которая служит местом установки прокладки. За счёт меньшей площади прокладки болтовое усилие концентрируется на этой зоне, повышая эффективность уплотнения. RF-фланцы широко применяются в различных отраслях благодаря своей универсальности и пригодности для широкого диапазона давлений и температур.
Фланцы под кольцевое соединение (Ring-Type Joint, RTJ): RTJ-фланцы имеют прецизионное кольцевое углубление, в которое устанавливается металлическое кольцевое уплотнение. Такое решение обеспечивает металлическое герметичное соединение «металл-металл» и идеально подходит для высоких давлений и температур, например, в нефтегазовой отрасли. Металлическое кольцо деформируется, заполняя паз, и формирует устойчивое, герметичное соединение.
«Шип-паз» (Tongue and Groove, T&G): Такой тип привалочной поверхности представляет собой пару: один фланец имеет выступ (шип), а второй — соответствующую ему выточку (паз). Шип входит в паз, обеспечивая самоустановку и удерживая прокладку внутри паза. T&G-фланцы применяются там, где критична точная центровка, и подходят как для высоких, так и для низких давлений.
«Шип-впадина» (Male and Female, M&F): По принципу похожи на «шип-паз». Один фланец имеет выступающую привалочную поверхность (male), другой — соответствующую углублённую (female). Вход выступа в углубление обеспечивает правильную центровку и надёжное удержание прокладки. M&F-фланцы часто используются в ответственных соединениях, где важна точная центровка и требуется защита от выдавливания прокладки.
Ключевые размеры фланцев
Стандартизация размеров фланцев позволяет обеспечить взаимозаменяемость и упрощает эксплуатацию. Стандарт American Society of Mechanical Engineers (ASME) B16.5 задаёт комплексные требования к основным размерам фланцев в диапазоне от NPS 1/2 до NPS 24.
Наружный диаметр (Outside Diameter, OD): Общий наружный диаметр фланца, определяющий габариты и массу изделия.
Диаметр окружности болтов (Bolt Circle Diameter, BCD): Диаметр окружности, на которой расположены центры болтовых отверстий. Является критически важным параметром для совмещения фланцев при сборке.
Количество и диаметр болтовых отверстий: Задают болтовой рисунок и определяют размеры болтов, необходимых для стяжки фланцев.
Толщина фланца (T): Толщина уплотнительного пояса фланца, влияющая на его способность выдерживать внутреннее давление.
Диаметр и длина воротника (Hub Diameter and Length): Для фланцев с шейкой эти размеры важны для обеспечения правильной посадки и соосности с трубой.
Фланцы класса 150 (Class 150 Flanges)
| NPS (дюймы) | Наружный диаметр (OD), дюймы | Диаметр окружности болтов (BCD), дюймы | Количество болтовых отверстий | Диаметр болтового отверстия, дюймы |
|---|---|---|---|---|
| 1/2 | 3.50 | 2.38 | 4 | 0.62 |
| 3/4 | 3.88 | 2.75 | 4 | 0.62 |
| 1 | 4.25 | 3.12 | 4 | 0.62 |
| 1 1/4 | 4.62 | 3.50 | 4 | 0.62 |
| 1 1/2 | 5.00 | 3.88 | 4 | 0.62 |
| 2 | 6.00 | 4.75 | 4 | 0.75 |
| 2 1/2 | 7.00 | 5.50 | 4 | 0.75 |
| 3 | 7.50 | 6.00 | 4 | 0.75 |
| 3 1/2 | 8.50 | 7.00 | 8 | 0.75 |
| 4 | 9.00 | 7.50 | 8 | 0.75 |
| 5 | 10.00 | 8.50 | 8 | 0.88 |
| 6 | 11.00 | 9.50 | 8 | 0.88 |
| 8 | 13.50 | 11.75 | 8 | 0.88 |
| 10 | 16.00 | 14.25 | 12 | 1.00 |
| 12 | 19.00 | 17.00 | 12 | 1.00 |
| 14 | 21.00 | 18.75 | 12 | 1.12 |
| 16 | 23.50 | 21.25 | 16 | 1.12 |
| 18 | 25.00 | 22.75 | 16 | 1.25 |
| 20 | 27.50 | 25.00 | 20 | 1.25 |
| 24 | 32.00 | 29.50 | 20 | 1.38 |
Фланцы класса 300 (Class 300 Flanges)
| NPS (дюймы) | Наружный диаметр (OD), дюймы | Диаметр окружности болтов (BCD), дюймы | Количество болтовых отверстий | Диаметр болтового отверстия, дюймы |
|---|---|---|---|---|
| 1/2 | 3.75 | 2.62 | 4 | 0.62 |
| 3/4 | 4.62 | 3.25 | 4 | 0.75 |
| 1 | 4.88 | 3.50 | 4 | 0.75 |
| 1 1/4 | 5.25 | 3.88 | 4 | 0.75 |
| 1 1/2 | 6.12 | 4.50 | 4 | 0.88 |
| 2 | 6.50 | 5.00 | 8 | 0.75 |
| 2 1/2 | 7.50 | 5.88 | 8 | 0.88 |
| 3 | 8.25 | 6.62 | 8 | 0.88 |
| 3 1/2 | 9.00 | 7.25 | 8 | 0.88 |
| 4 | 10.00 | 7.88 | 8 | 0.88 |
| 5 | 11.00 | 9.25 | 8 | 0.88 |
| 6 | 12.50 | 10.62 | 12 | 0.88 |
| 8 | 15.00 | 13.00 | 12 | 1.00 |
| 10 | 17.50 | 15.25 | 16 | 1.12 |
| 12 | 20.50 | 17.75 | 16 | 1.25 |
| 14 | 23.00 | 20.25 | 20 | 1.25 |
| 16 | 25.50 | 22.50 | 20 | 1.38 |
| 18 | 28.00 | 24.75 | 24 | 1.38 |
| 20 | 30.50 | 27.00 | 24 | 1.38 |
| 24 | 36.00 | 32.00 | 24 | 1.62 |
Фланцы класса 600 (Class 600 Flanges)
| NPS (дюймы) | Наружный диаметр (OD), дюймы | Диаметр окружности болтов (BCD), дюймы | Количество болтовых отверстий | Диаметр болтового отверстия, дюймы |
|---|---|---|---|---|
| 1/2 | 3.88 | 2.75 | 4 | 0.62 |
| 3/4 | 4.62 | 3.25 | 4 | 0.75 |
| 1 | 5.00 | 3.50 | 4 | 0.75 |
| 1 1/4 | 5.50 | 3.88 | 4 | 0.75 |
| 1 1/2 | 6.12 | 4.50 | 4 | 0.88 |
| 2 | 6.50 | 5.00 | 8 | 0.75 |
| 2 1/2 | 7.50 | 5.88 | 8 | 0.88 |
| 3 | 8.25 | 6.62 | 8 | 0.88 |
| 3 1/2 | 9.00 | 7.25 | 8 | 0.88 |
| 4 | 10.00 | 7.88 | 8 | 0.88 |
| 5 | 11.00 | 9.25 | 8 | 0.88 |
| 6 | 12.50 | 10.62 | 12 | 0.88 |
| 8 | 15.00 | 13.00 | 12 | 1.00 |
| 10 | 17.50 | 15.25 | 16 | 1.12 |
| 12 | 20.50 | 17.75 | 16 | 1.25 |
| 14 | 23.00 | 20.25 | 20 | 1.25 |
| 16 | 25.50 | 22.50 | 20 | 1.38 |
| 18 | 28.00 | 24.75 | 24 | 1.38 |
| 20 | 30.50 | 27.00 | 24 | 1.38 |
| 24 | 36.00 | 32.00 | 24 | 1.62 |
Фланцы класса 900 (Class 900 Flanges)
| NPS (дюймы) | Наружный диаметр (OD), дюймы | Диаметр окружности болтов (BCD), дюймы | Количество болтовых отверстий | Диаметр болтового отверстия, дюймы |
|---|---|---|---|---|
| 1/2 | 6.50 | 4.88 | 4 | 0.88 |
| 3/4 | 7.00 | 5.25 | 4 | 0.88 |
| 1 | 7.50 | 5.88 | 4 | 0.88 |
| 1 1/4 | 8.25 | 6.62 | 4 | 0.88 |
| 1 1/2 | 9.00 | 7.25 | 4 | 0.88 |
| 2 | 10.00 | 8.50 | 8 | 0.88 |
| 2 1/2 | 11.50 | 9.75 | 8 | 1.00 |
| 3 | 12.50 | 10.88 | 8 | 1.00 |
| 3 1/2 | 13.50 | 12.12 | 8 | 1.12 |
| 4 | 14.50 | 13.00 | 8 | 1.12 |
| 5 | 16.50 | 15.25 | 8 | 1.25 |
| 6 | 17.50 | 16.25 | 12 | 1.25 |
| 8 | 21.00 | 19.75 | 12 | 1.38 |
| 10 | 23.50 | 22.00 | 16 | 1.38 |
| 12 | 27.00 | 24.75 | 16 | 1.62 |
| 14 | 30.00 | 27.25 | 20 | 1.62 |
| 16 | 33.00 | 30.25 | 20 | 1.75 |
| 18 | 35.50 | 32.75 | 24 | 1.88 |
| 20 | 38.00 | 35.00 | 24 | 2.00 |
| 24 | 44.50 | 40.75 | 24 | 2.12 |
Фланцы класса 1500
| NPS (дюймы) | Наружный диаметр (OD) (дюймы) | Диаметр болтового круга (BCD) (дюймы) | Количество отверстий под болты | Диаметр отверстий под болты (дюймы) |
|---|---|---|---|---|
| 1/2 | 6.50 | 4.88 | 4 | 0.88 |
| 3/4 | 7.50 | 5.75 | 4 | 0.88 |
| 1 | 8.25 | 6.50 | 4 | 1.00 |
| 1 1/4 | 9.25 | 7.25 | 4 | 1.00 |
| 1 1/2 | 10.00 | 8.00 | 4 | 1.12 |
| 2 | 11.50 | 9.50 | 8 | 1.12 |
| 2 1/2 | 13.00 | 11.00 | 8 | 1.25 |
| 3 | 14.25 | 12.25 | 8 | 1.25 |
| 3 1/2 | 15.50 | 13.38 | 8 | 1.38 |
| 4 | 16.50 | 14.25 | 8 | 1.38 |
| 5 | 18.50 | 16.50 | 8 | 1.50 |
| 6 | 20.50 | 17.75 | 12 | 1.50 |
| 8 | 24.00 | 21.25 | 12 | 1.75 |
| 10 | 27.50 | 24.50 | 16 | 1.88 |
| 12 | 31.00 | 27.75 | 16 | 2.00 |
| 14 | 34.00 | 30.75 | 20 | 2.12 |
| 16 | 37.00 | 33.75 | 20 | 2.25 |
| 18 | 39.50 | 35.75 | 24 | 2.38 |
| 20 | 42.00 | 38.00 | 24 | 2.50 |
| 24 | 48.00 | 44.50 | 24 | 2.75 |
Фланцы класса 2500
| NPS (дюймы) | Наружный диаметр (OD) (дюймы) | Диаметр болтового круга (BCD) (дюймы) | Количество отверстий под болты | Диаметр отверстий под болты (дюймы) |
|---|---|---|---|---|
| 1/2 | 6.50 | 4.88 | 4 | 0.88 |
| 3/4 | 7.25 | 5.62 | 4 | 1.00 |
| 1 | 7.88 | 6.12 | 4 | 1.00 |
| 1 1/4 | 8.62 | 6.88 | 4 | 1.12 |
| 1 1/2 | 9.50 | 7.62 | 4 | 1.12 |
| 2 | 11.00 | 9.00 | 8 | 1.12 |
| 2 1/2 | 12.50 | 10.25 | 8 | 1.25 |
| 3 | 14.00 | 11.75 | 8 | 1.38 |
| 3 1/2 | 15.25 | 13.00 | 8 | 1.38 |
| 4 | 16.00 | 13.50 | 8 | 1.50 |
| 5 | 17.50 | 15.00 | 8 | 1.62 |
| 6 | 20.50 | 17.50 | 12 | 1.75 |
| 8 | 23.00 | 20.25 | 12 | 2.00 |
| 10 | 25.50 | 22.75 | 16 | 2.12 |
| 12 | 30.00 | 27.25 | 16 | 2.38 |
| 14 | 32.00 | 29.25 | 20 | 2.50 |
| 16 | 34.50 | 31.50 | 20 | 2.62 |
| 18 | 37.00 | 33.75 | 24 | 2.75 |
| 20 | 39.50 | 36.00 | 24 | 2.88 |
| 24 | 46.00 | 41.50 | 24 | 3.12 |
Классификация фланцев и эксплуатационные рейтинги (Service Ratings)
Фланцы классифицируются в зависимости от их допустимых значений давления и температуры, которые обычно обозначаются как «классы давления» или «классы фланцев». Стандарт Американского общества инженеров-механиков (ASME) B16.5 определяет семь основных классов давления:
Класс 150
Класс 300
Класс 400
Класс 600
Класс 900
Класс 1500
Класс 2500
Эти классы обозначают максимально допустимое рабочее давление (MAWP), которое фланец может выдерживать при заданной температуре. Важно отметить, что по мере повышения рабочей температуры допустимое давление, как правило, уменьшается.
Эксплуатационные рейтинги (Service Ratings)
Диаграмма «Допустимые давление–температура для фланцев»
Эксплуатационные рейтинги определяют рабочие пределы фланцев по давлению и температуре. Эти рейтинги зависят от материала фланца и его конструкции. Например, фланец класса 150, изготовленный из углеродистой стали, имеет максимально допустимое давление 285 psi при температуре окружающей среды (до 100°F). Однако при 500°F допустимое давление снижается до 170 psi. Эта обратно пропорциональная зависимость между температурой и допустимым давлением подчеркивает необходимость обращения к таблицам рейтингов давление–температура при выборе фланцев для конкретных условий эксплуатации.
Механические соединения против фланцевых соединений
Механические соединения, часто обозначаемые как MJ, представляют собой компрессионные фитинги, предназначенные в первую очередь для подземных соединений труб, арматуры и фасонных частей. Такие соединения допускают небольшие угловые отклонения, что делает их идеальными для монтажей, где возможна осадка грунта или незначительные несоосности. Процесс сборки относительно прост: обычно включает установку прокладки и прижимного кольца (gland) на конец трубы (spigot), который затем вводится в раструб сопрягаемой трубы или фасонной детали. Затяжка болтов сжимает прокладку, обеспечивая герметичное соединение. Механические соединения широко применяются в системах водораспределения и ценятся за их гибкость и простоту монтажа.
Различия между механическими соединениями и фланцевыми соединениями
| Аспект | Фланцевые соединения | Механические соединения |
|---|---|---|
| Допустимые давления и температуры | Предназначены для применения при более высоких давлениях и температурах благодаря прочной конструкции. | Подходят для систем с низким и средним давлением. |
| Монтаж и обслуживание | Требуется больше трудозатрат при монтаже, но обеспечивается простая разборка для проведения обслуживания. | Лёгкий монтаж без необходимости в специализированных навыках; идеально для быстрой сборки. |
| Гибкость и выравнивание | Жёсткая конструкция требует точного выравнивания при установке. | Допускают небольшие угловые отклонения, компенсируя несоосности и подвижки грунта. |
| Затраты | Более высокие первоначальные затраты, но лучшая долгосрочная эффективность, особенно в системах, где требуется частый доступ. | Более экономичны по стоимости материалов и трудозатрат на установку. |
Как выбрать подходящий тип фланцевого соединения
Выбор правильного типа фланцевого соединения зависит от нескольких факторов, включая:
1. Рабочее давление и температура
Фланец должен выдерживать максимальные значения давления и температуры в системе. Фланцы классифицируются по классам давления (например, Class 150, 300, 600), которые определяют их способность работать при определённых нагрузках. Фланцы более высоких классов давления предназначены для более тяжёлых условий.
2. Совместимость материалов
Материал фланца должен быть совместим с транспортируемой средой, чтобы избежать коррозии и деградации. Распространённые материалы включают углеродистую сталь, нержавеющую сталь и легированные стали, каждая из которых обладает определёнными антикоррозионными свойствами. Выбор материала зависит от состава среды, температуры и давления.
3. Размер трубопровода и требования к выравниванию
Тип фланца должен соответствовать размеру трубопровода и требованиям к его выравниванию. Например, приварные встык фланцы (slip-on) подходят для низкого давления и обеспечивают лёгкую центровку, тогда как фланцы с приварным горлом (weld neck) обеспечивают более прочное соединение для систем высокого давления.
4. Особенности сборки и обслуживания
Простота сборки и разборки имеет ключевое значение, особенно в системах, где требуется частое обслуживание. Разборные свободные фланцы (lap joint) с их двухкомпонентной конструкцией облегчают выравнивание и полезны в таких случаях. Однако они могут быть непригодны для высоких давлений.
5. Условия окружающей среды
Внешние факторы, такие как воздействие агрессивных атмосfér или экстремальных температур, влияют на выбор фланца. Материалы и покрытия должны быть подобраны таким образом, чтобы выдерживать эти условия и обеспечивать долговечность изделия.
6. Соответствие стандартам
Соблюдение отраслевых стандартов гарантирует, что фланец удовлетворяет требованиям безопасности и эксплуатационным характеристикам. Эти стандарты содержат подробные рекомендации по размерам, классам давления и материалам.
Заключение
Типы фланцевых соединений имеют ключевое значение в арматуростроении и трубопроводной отрасли, обеспечивая надёжные, герметичные и при этом достаточно гибкие решения для соединения элементов системы. Понимание особенностей, областей применения и ограничений различных типов фланцев — таких как фланцы с приварным горлом (weld neck), приварные встык (slip-on), глухие (blind), резьбовые (threaded), муфтовые (socket weld), свободные (lap joint) и специальные фланцы — позволяет принимать обоснованные решения для конкретных проектов. Правильный выбор фланцевых соединений с учётом давления, температуры, требований к монтажу и стоимости обеспечивает эффективность, безопасность и долговечность системы. Tanggong Valve Group поставляет надёжные решения по фланцевым соединениям — свяжитесь с нами уже сегодня, чтобы получить индивидуальную разработку под потребности вашего проекта!
