Стандарт ASME B16.34 является ключевым нормативным документом для клапанов, применяемых в промышленных трубопроводных системах. Этот стандарт содержит подробные требования к допускаемым значениям «давление–температура», материалам, размерам и испытаниям клапанов, что обеспечивает их безопасность и надёжность в широком диапазоне областей применения. Цель данной статьи — объяснить, что представляет собой стандарт ASME B16.34, для кого он предназначен и почему он так важен для отраслей, таких как нефть и газ, химическая переработка и промышленное производство.
Что такое ASME B16.34
Стандарт ASME B16.34, разработанный Американским обществом инженеров-механиков (ASME), содержит комплексные требования к проектированию, изготовлению и испытаниям клапанов, используемых в трубопроводных системах. Он охватывает различные типы арматуры, включая задвижки, запорные (globe) клапаны, шаровые и обратные клапаны, и широко признан в отрасли за акцент на безопасности и качестве. Стандарт помогает гарантировать, что арматура, применяемая в промышленных условиях, способна выдерживать ожидаемые рабочие давления и температуры, сводя к минимуму риск отказа.
ASME B16.34 включает конкретные требования к допустимым значениям «давление–температура», которые определяют максимальное давление, которое может выдерживать клапан при различных температурах. В нём также приведены требования к материалам, обеспечивающие выполнение условий по коррозионной стойкости и прочности.
Ключевые элементы ASME B16.34
1. Давление-температурные характеристики
Допускаемые значения «давление–температура» являются одним из фундаментальных элементов стандарта ASME B16.34. Они определяют предельное давление, которое может выдерживать клапан при различных рабочих температурах. Это гарантирует, что арматура не будет эксплуатироваться в условиях, способных привести к разрушению или снижению эффективности. В стандарте приведены таблицы допускаемых значений «давление–температура» для различных материалов, что помогает инженерам выбирать подходящие клапаны для конкретных условий эксплуатации.
2. Требования к материалам
ASME B16.34 устанавливает строгие требования к материалам для обеспечения безопасности и долговечности арматуры. В стандарте указано, какие материалы подходят для различных диапазонов давления и температуры, с учётом таких факторов, как механические свойства, коррозионная стойкость и термостойкость. Соблюдение этих требований позволяет производителям выпускать клапаны, способные надёжно работать в сложных условиях.
3. Размеры и допуски
Стандарт также содержит подробные указания по размерам и допускам для клапанов. Это включает такие параметры, как размеры «стык-в-стык» (face-to-face), размеры фланцев и другие критически важные геометрические характеристики, которые должны быть согласованы для обеспечения корректной стыковки с трубопроводной системой. Точные размеры имеют ключевое значение для безопасного и эффективного монтажа арматуры в сложных промышленных системах.
4. Требования к испытаниям
ASME B16.34 требует проведения комплексных испытаний клапанов до ввода их в эксплуатацию. Это включает гидростатические испытания, при которых клапан заполняют водой и испытывают повышенным давлением для проверки его прочности, а также испытания на герметичность седла, подтверждающие способность клапана обеспечивать плотное перекрытие потока. Эти испытания являются необходимыми для подтверждения рабочих характеристик и надёжности арматуры.

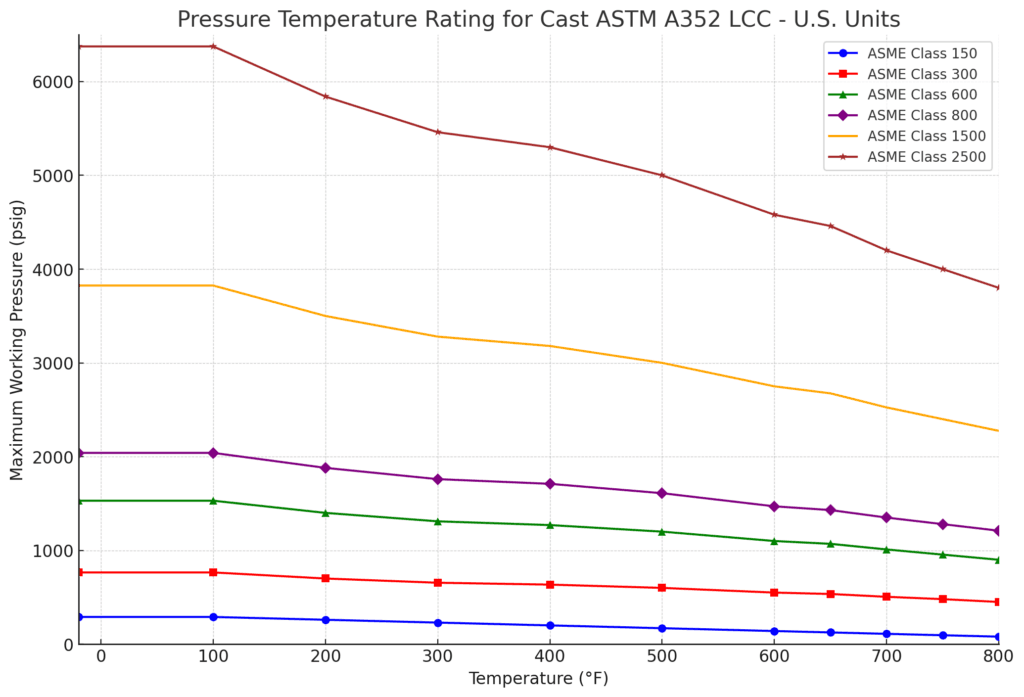

Класс 150 ASME: давление-температурные характеристики клапанов (единицы США)
| Температура (°F) | ASTM A216 WCB (углеродистая сталь) | ASTM A351 CF8M (нержавеющая сталь 316) | ASTM A352 LCC (низкотемпературная углеродистая сталь) |
|---|---|---|---|
| -20 до 100 | 285 psig | 275 psig | 290 psig |
| 200 | 260 psig | 235 psig | 260 psig |
| 300 | 230 psig | 215 psig | 230 psig |
| 400 | 200 psig | 195 psig | 200 psig |
| 500 | 170 psig | 170 psig | 170 psig |
| 600 | 140 psig | 140 psig | 140 psig |
| 650 | 125 psig | 125 psig | 125 psig |
| 700 | 110 psig | 110 psig | 110 psig |
| 750 | 95 psig | 95 psig | 95 psig |
| 800 | 80 psig | 80 psig | 80 psig |
Класс 300 ASME: давление-температурные характеристики клапанов (единицы США)
| Температура (°F) | ASTM A216 WCB | ASTM A351 CF8M | ASTM A352 LCC |
|---|---|---|---|
| -20 до 100 | 740 psig | 720 psig | 765 psig |
| 200 | 680 psig | 600 psig | 700 psig |
| 300 | 655 psig | 570 psig | 655 psig |
| 400 | 635 psig | 540 psig | 635 psig |
| 500 | 600 psig | 510 psig | 600 psig |
| 600 | 550 psig | 480 psig | 550 psig |
| 650 | 535 psig | 460 psig | 535 psig |
| 700 | 505 psig | 440 psig | 505 psig |
| 750 | 480 psig | 420 psig | 480 psig |
| 800 | 450 psig | 400 psig | 450 psig |
Класс 600 ASME: давление-температурные характеристики клапанов (единицы США)
| Температура (°F) | ASTM A216 WCB | ASTM A351 CF8M | ASTM A352 LCC |
|---|---|---|---|
| -20 до 100 | 1480 psig | 1440 psig | 1530 psig |
| 200 | 1360 psig | 1200 psig | 1400 psig |
| 300 | 1310 psig | 1140 psig | 1310 psig |
| 400 | 1270 psig | 1080 psig | 1270 psig |
| 500 | 1200 psig | 1020 psig | 1200 psig |
| 600 | 1100 psig | 960 psig | 1100 psig |
| 650 | 1070 psig | 920 psig | 1070 psig |
| 700 | 1010 psig | 880 psig | 1010 psig |
| 750 | 955 psig | 840 psig | 955 psig |
| 800 | 900 psig | 800 psig | 900 psig |
Класс 800 ASME: давление-температурные характеристики клапанов (единицы США)
| Температура (°F) | ASTM A216 WCB | ASTM A351 CF8M | ASTM A352 LCC |
|---|---|---|---|
| -20 до 100 | 1980 psig | 1920 psig | 2040 psig |
| 200 | 1830 psig | 1620 psig | 1880 psig |
| 300 | 1760 psig | 1540 psig | 1760 psig |
| 400 | 1710 psig | 1450 psig | 1710 psig |
| 500 | 1610 psig | 1370 psig | 1610 psig |
| 600 | 1470 psig | 1290 psig | 1470 psig |
| 650 | 1430 psig | 1230 psig | 1430 psig |
| 700 | 1350 psig | 1170 psig | 1350 psig |
| 750 | 1280 psig | 1110 psig | 1280 psig |
| 800 | 1210 psig | 1050 psig | 1210 psig |
Класс 1500 ASME: давление-температурные характеристики клапанов (единицы США)
| Температура (°F) | ASTM A216 WCB | ASTM A351 CF8M | ASTM A352 LCC |
|---|---|---|---|
| -20 до 100 | 3705 psig | 3600 psig | 3825 psig |
| 200 | 3410 psig | 3025 psig | 3500 psig |
| 300 | 3280 psig | 2885 psig | 3280 psig |
| 400 | 3180 psig | 2745 psig | 3180 psig |
| 500 | 3000 psig | 2605 psig | 3000 psig |
| 600 | 2750 psig | 2465 psig | 2750 psig |
| 650 | 2675 psig | 2350 psig | 2675 psig |
| 700 | 2525 psig | 2230 psig | 2525 psig |
| 750 | 2400 psig | 2100 psig | 2400 psig |
| 800 | 2275 psig | 2000 psig | 2275 psig |
Класс 2500 ASME: давление-температурные характеристики клапанов (единицы США)
| Температура (°F) | ASTM A216 WCB | ASTM A351 CF8M | ASTM A352 LCC |
|---|---|---|---|
| -20 до 100 | 6170 psig | 6000 psig | 6375 psig |
| 200 | 5670 psig | 5040 psig | 5840 psig |
| 300 | 5460 psig | 4805 psig | 5460 psig |
| 400 | 5300 psig | 4570 psig | 5300 psig |
| 500 | 5000 psig | 4335 psig | 5000 psig |
| 600 | 4580 psig | 4100 psig | 4580 psig |
| 650 | 4460 psig | 3920 psig | 4460 psig |
| 700 | 4200 psig | 3720 psig | 4200 psig |
| 750 | 4000 psig | 3500 psig | 4000 psig |
| 800 | 3800 psig | 3330 psig | 3800 psig |
Значение стандарта ASME B16.34 для арматурной отрасли
Стандарт ASME B16.34 играет критически важную роль в обеспечении безопасности, эффективности и надёжности клапанов, используемых в промышленных трубопроводных системах. Устанавливая чёткие требования к проектированию, выбору материалов и испытаниям арматуры, ASME B16.34 помогает предотвращать отказ оборудования, который может привести к дорогостоящим простоям или опасным ситуациям.
Соблюдение ASME B16.34 также способствует развитию международной торговли, поскольку этот стандарт признан во всём мире в качестве эталона качества арматуры. Это означает, что клапаны, спроектированные и изготовленные в соответствии с данным стандартом, с большей вероятностью будут приняты на различных региональных и отраслевых рынках, что облегчает компаниям ведение бизнеса на международном уровне.
Как выбирать клапаны, соответствующие ASME B16.34
При выборе арматуры для промышленных применений важно учитывать её соответствие требованиям ASME B16.34. Ключевые факторы оценки включают:
- Давление-температурные характеристики: убедитесь, что допускаемое давление-температура для клапана соответствует вашим конкретным рабочим условиям.
- Совместимость материалов: проверьте, что материалы клапана подходят для рабочей среды и условий окружающей среды.
- Соответствие требованиям по испытаниям: убедитесь, что клапан испытан в соответствии с требованиями ASME B16.34, что подтверждает его надёжность и рабочие характеристики.
Заключение
ASME B16.34 — это важнейший стандарт для всех специалистов, участвующих в выборе, закупке или обслуживании клапанов для промышленных трубопроводных систем. Понимание требований и значимости этого стандарта позволяет профессионалам принимать обоснованные решения, в основе которых лежат безопасность и надёжность.
