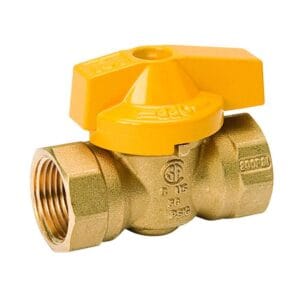

Газовый шаровый кран — это запорный клапан четвертьоборотового типа, в котором полый перфорированный шар регулирует поток газа в трубопроводе. В открытом положении отверстие в шаре совмещается с осью трубопровода, позволяя газу свободно проходить; поворот рукоятки крана на 90 градусов переводит его в закрытое положение и блокирует поток. Такая конструкция обеспечивает быстрое и надежное отключение среды, поэтому газовые шаровые краны идеальны как для промышленных, так и для бытовых применений, где критически важны безопасное и эффективное управление подачей газа.

Принцип работы газовых шаровых кранов

Газовые шаровые краны работают по простому механизму: шар с отверстием (проходом) поворачивается внутри корпуса крана, совмещая или перекрывая поток газа. Благодаря этой простоте конструкции обеспечивается быстрый и надежный привод, что делает такие краны популярным выбором для газораспределительных систем.

Ключевые рабочие механизмы газовых шаровых кранов:

• Четвертьоборотное управление: Поворот рукоятки на 90 градусов переводит кран из полностью открытого в полностью закрытое состояние и наоборот.
• Уплотнительная технология: Высококачественные уплотнения предотвращают утечки газа и обеспечивают безопасность эксплуатации.

Основные особенности и преимущества газовых шаровых кранов

Газовые шаровые краны обладают рядом ключевых характеристик и преимуществ, которые делают их незаменимыми во многих отраслях:

• Быстрое четвертьоборотное управление: Простой механизм поворота на 90 градусов обеспечивает быстрое открытие и закрытие, повышая оперативность и эффективность управления потоком.
• Прочная конструкция: Благодаря применению износостойких материалов газовые шаровые краны рассчитаны на работу при высоких давлениях и температурах, что гарантирует долгий срок службы и стабильную работу даже в тяжелых условиях.
• Надежная герметичность запорного органа: Конструкция обеспечивает плотное перекрытие потока в закрытом положении, предотвращая утечки и поддерживая целостность системы, что особенно важно для газовых приложений.
• Универсальность: Подходят для широкого спектра применений, включая линии природного газа, бензина и сжиженного нефтяного газа (СНГ), что делает их востребованными как в промышленности, так и в коммунально-бытовых системах.
• Низкие требования к обслуживанию: Простая конструкция снижает износ элементов, уменьшая частоту регламентных работ и связанных с ними затрат.

Области применения газовых шаровых кранов

Критерии выбора газовых шаровых кранов

Правильный выбор газового шарового крана имеет решающее значение для обеспечения безопасности, эффективности и длительного срока службы газовых систем. Основные факторы, которые необходимо учитывать:

• Совместимость материалов: Выбирайте материалы корпуса и внутренних деталей, устойчивые к коррозии и совместимые с конкретным типом газа, чтобы предотвратить деградацию и обеспечить долговечность оборудования.
• Давление и температура: Убедитесь, что кран рассчитан на рабочее давление и температурный диапазон вашей системы, чтобы сохранить целостность оборудования при изменении режимов эксплуатации.
• Герметичность уплотнений: Отдавайте предпочтение кранам с высококачественными уплотнительными элементами, которые исключают утечки и поддерживают безопасность системы.
• Требования по пропускной способности: Учитывайте коэффициент расхода крана (Cv/Kv), чтобы соответствовать требуемому расходу среды и обеспечить эффективную работу системы.
• Тип присоединения: Выбирайте подходящие типы концевых соединений (резьбовые, фланцевые, под сварку), соответствующие существующей трубопроводной обвязке, для надежного и герметичного монтажа.
• Соответствие стандартам: Проверьте, соответствует ли кран применимым отраслевым стандартам и сертификациям, таким как стандарты Американского института нефти (API) или Международной организации по стандартизации (ISO), чтобы гарантировать качество и безопасность.

Рекомендации по монтажу и обслуживанию

Правильный монтаж и своевременное обслуживание газовых шаровых кранов необходимы для обеспечения оптимальной работы и увеличения срока службы оборудования. Ниже приведены основные рекомендации:

Рекомендации по монтажу:

• Предварительная проверка перед монтажом: Перед установкой убедитесь, что кран соответствует проектным требованиям по давлению и температуре. Проверьте отсутствие повреждений, а также то, что трубопровод очищен и не содержит мусора и посторонних включений.
• Ориентация при установке: Газовые шаровые краны допускают монтаж в любом положении; однако для оптимальной работы рекомендуется вертикальная установка. Обеспечьте достаточное пространство для полного поворота рукоятки на 90 градусов без препятствий.
• Типы присоединений: Для резьбовых соединений используйте соответствующий герметик на резьбе и надежно затягивайте соединения. Для фланцевых присоединений обеспечьте правильную соосность, применяйте подходящие прокладки и затягивайте болты по диагональной (звездообразной) схеме для равномерного распределения усилий.
• Поддерживающие опоры: Обеспечьте достаточную опору для крана и прилегающего трубопровода, чтобы исключить избыточные механические нагрузки на присоединения, особенно для крупных диаметров и кранов с приводами.

Рекомендации по обслуживанию:

• Регулярное приведение в действие: Периодически переводите кран из полностью открытого в полностью закрытое положение и обратно, чтобы предотвратить заедание и обеспечить плавность хода. Редко используемые краны рекомендуется задействовать не реже одного раза в месяц.
• Проверка на утечки: Регулярно проверяйте кран на наличие признаков утечки в области штока и корпуса. При обнаружении утечки подтяните гайку сальника штока или при необходимости замените уплотнения.
• Очистка: Поддерживайте кран и прилегающую зону в чистоте, чтобы предотвратить попадание грязи и мусора, которые могут ухудшить работу крана. Убедитесь, что седла и уплотнения не загрязнены частицами, способными вызвать утечки или сбои в работе.
• Смазка: Применяйте рекомендованные производителем смазочные материалы к подвижным элементам крана для обеспечения плавной работы и увеличения срока службы.
• Замена уплотнений: Со временем уплотнения изнашиваются и подлежат замене. Следуйте рекомендациям производителя при замене уплотнительных элементов, чтобы сохранить требуемый уровень герметичности.

Отраслевые стандарты и сертификация

Соблюдение газовыми шаровыми кранами требований отраслевых стандартов и наличие соответствующих сертификатов имеет ключевое значение для безопасности, надежности и выполнения нормативных требований. К основным стандартам и сертификациям относятся:

• ISO 23826:2021: Этот международный стандарт устанавливает требования к проектированию, испытаниям и эксплуатационным характеристикам шаровых кранов, используемых при транспортировке сжатых, сжиженных и растворенных газов. Он гарантирует пригодность кранов для применения в качестве запорной арматуры на многоразовых транспортируемых газовых баллонах и в качестве основных клапанов для рамповых баллонных блоков.
• ASME B16.34: Стандарт Американского общества инженеров-механиков, распространяющийся на арматуру с фланцевыми, резьбовыми и приварными концами для работы при высоких давлениях и температурах. Соответствие этому стандарту подтверждает, что кран рассчитан на эксплуатацию в тяжелых промышленных условиях.
• API 6D: Стандарт Американского института нефти, применяемый к магистральной трубопроводной арматуре, включая шаровые краны, и определяющий требования к давлению, размерам и испытаниям, что критично для эксплуатации в нефтегазопроводных системах.

• EN 331: Европейский стандарт, устанавливающий требования к шаровым кранам, применяемым в газораспределительных системах. Стандарт гарантирует соответствие кранов требованиям безопасности и эксплуатационным характеристикам при управлении подачей газа в жилых и коммерческих зданиях.

• Сертификация CSA: Канадская ассоциация по стандартизации (CSA) сертифицирует газовые шаровые краны для применения с горючими газами, подтверждая их соответствие требованиям безопасности и эксплуатационным нормам, признанным по всей Северной Америке.

FAQ

1. Могут ли газовые шаровые краны работать в высоконапорных системах?

Да, отдельные типы, такие как шаровые краны с опорой шара на цапфах (trunnion-mounted), специально спроектированы для работы в высоконапорных приложениях.

2. Какие материалы лучше всего подходят для газовых шаровых кранов?

Наиболее распространены нержавеющая сталь и латунь, поскольку они обладают высокой прочностью и устойчивостью к коррозии.

3. Подходят ли газовые шаровые краны для самостоятельного (DIY) монтажа?

Хотя такие краны относительно просты в установке, крайне важно соблюдать все требования по безопасности или привлекать квалифицированных специалистов при монтаже в бытовых газовых системах.

4. Из каких материалов изготавливаются газовые шаровые краны?

Наиболее часто используются нержавеющая сталь и латунь, поскольку они обеспечивают прочность и коррозионную стойкость. В некоторых случаях применяются также краны из ПВХ, в зависимости от конкретного применения и совместимости с типом газа.

5. Можно ли использовать газовые шаровые краны для жидкостей?

Хотя газовые шаровые краны изначально проектируются для работы с газами, многие из них могут также использоваться для жидкостей. Однако перед применением важно проверить совместимость крана с конкретной жидкостью и ее рабочими параметрами.
