В арматурной промышленности обеспечение соответствия каждого клапана строгим эксплуатационным стандартам имеет решающее значение для безопасности, эффективности и надежности. Именно здесь вступает в силу стандарт API 598. Этот ключевой стандарт, разработанный Американским институтом нефти (API), регулирует процедуры испытаний и инспекций клапанов, используемых в различных отраслях — от нефтегазовой до водоочистки и машиностроения. В данном руководстве рассматривается значение API 598, его роль в арматурной промышленности, а также влияние на эксплуатационные характеристики клапанов, контроль качества и соблюдение нормативных требований.
Что такое стандарт API 598?
API 598 — это стандарт, разработанный Американским институтом нефти (API), который определяет процедуры инспекции и испытаний арматуры, в частности элементов, содержащих давление. Стандарт охватывает широкий диапазон типов клапанов, включая задвижки, регулирующие клапаны (глобусные), шаровые и обратные клапаны, а также содержит подробные инструкции, обеспечивающие соответствие эксплуатационным и требованиям безопасности различных промышленных применений.
Основное внимание API 598 уделяет определению испытательных протоколов, подтверждающих способность клапана работать под давлением и обеспечивать герметичность. Эти испытания включают гидравлические испытания, испытания на утечку и визуальный контроль, которые являются ключевыми для подтверждения того, что арматура соответствует проектным характеристикам и функционирует должным образом в своих рабочих системах.
Типы клапанов, охватываемые API 598
Задвижки (Gate Valves)
Задвижки широко применяются для полного открытия или перекрытия потока жидкостей и газов. API 598 устанавливает строгие испытания для подтверждения способности арматуры предотвращать утечки при различных давлениях. Как правило, такие клапаны проходят корпусные (shell) испытания, испытания на герметичность по заднему уплотнению (backseat) и испытания закрытия (closure), подтверждающие их целостность и работоспособность.
Регулирующие (глобусные) клапаны (Globe Valves)
Глобусные клапаны, известные точным регулированием расхода, проходят аналогичные процедурам задвижек испытания. Стандарт гарантирует эффективную работу как при высоких, так и при низких давлениях, а также содержит рекомендации по испытаниям закрытия и backseat для обеспечения герметичности.
Шаровые краны (Ball Valves)
Шаровые краны часто применяют для быстрого отсечения потока в трубопроводах. API 598 регламентирует испытания для проверки герметичности, особенно для конструкций с плавающим шаром и шаром на опорах (trunnion-mounted). Клапан должен пройти корпусные и закрывающие испытания, при этом особое внимание уделяется допустимым утечкам при высоком и низком давлениях.
Обратные клапаны (Check Valves)
Обратные клапаны предназначены для пропуска потока лишь в одном направлении и предотвращения обратного течения. В API 598 описаны корпусные и закрывающие испытания с акцентом на специфические критерии утечки для клапанов с пассивными запирающими элементами. Особое внимание уделяется проверке работоспособности как при высоких, так и при низких давлениях.
Пробковые клапаны (Plug Valves)
Пробковые клапаны, нередко применяемые для дросселирования, испытываются по API 598 на утечки при высоком и низком давлениях. Для них выполняются корпусные испытания и специализированные испытания закрытия, подтверждающие работоспособность при регулировании потока.

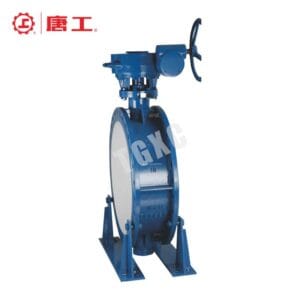

Дисковые затворы (Butterfly Valves)
Дисковые затворы, используемые для регулирования расхода в трубопроводах большого диаметра, должны проходить строгие корпусные и закрывающие испытания. API 598 гарантирует соответствие требованиям по прочности корпуса и контролю утечек во всем диапазоне рабочих режимов.
Клапаны с эластомерным седлом (Resilient Seated Valves)
Клапаны, использующие мягкие или композитные седельные материалы, также подпадают под действие API 598. Стандарт предписывает проведение корпусных и закрывающих испытаний для подтверждения соответствия требованиям, особенно в применениях, где критична мягкая герметизация.
Ключевые испытания по стандарту API 598
Корпусные испытания (Shell Test):
Основное испытание для проверки прочности и герметичности корпуса клапана. Заключается в подаче давления в корпус, чтобы подтвердить его способность выдерживать расчетное рабочее давление без утечек. Испытание обычно выполняют с использованием воздуха, инертного газа, воды или других некоррозионных жидкостей. Цель — убедиться в отсутствии течей и дефектов корпуса.
Испытание заднего уплотнения (Backseat Test):
Испытание предназначено для подтверждения корректной работы заднего уплотнения штока. Особенно важно для арматуры с уплотнением штока, предотвращающим утечки при закрытом положении. Проверяется способность узла поддерживать герметичность на backseat при заданном давлении.
Испытание закрытия при низком давлении (Low-Pressure Closure Test):
Проверяет способность клапана закрываться и удерживать герметичность при низком давлении. Критично для систем с низким рабочим давлением. Для этого используют воздух или инертный газ; испытание подтверждает сохранение герметичности при таких условиях.
Испытание закрытия при высоком давлении (High-Pressure Closure Test):
В отличие от низкого давления, это испытание подтверждает способность клапана удерживать герметичность при высоком давлении. Особенно важно для арматуры, работающей в высоконапорных системах — например, в нефтегазовых трубопроводах или химических производствах. Обычно применяют воду или воздух.
Испытание «двойной отсечка и стравливание» (Double Block and Bleed Test):
Критично для подтверждения способности клапана изолировать участок трубопровода при обеспечении возможности стравливания давления. Проверяется удержание двух запирающих контуров одновременно и способность безопасно сбросить задержанную между ними среду. Важно для предотвращения аварий и безопасной эксплуатации критических систем.
Визуальный контроль (Visual Examination):
Выполняется детальный визуальный осмотр наружных и внутренних частей клапана на предмет видимых дефектов или повреждений. Верифицируется соответствие материалов спецификациям и отсутствие признаков износа, трещин или коррозии.
Пневматическое корпусное испытание повышенным давлением (High-Pressure Pneumatic Shell Test):
В ряде случаев вместо стандартного корпусного испытания применяют испытание сжатым воздухом или инертным газом при повышенном давлении. Оно подтверждает способность клапана выдерживать высокое давление газа — особенно актуально для применений с повышенными рисками, где утечки газа недопустимы.
Испытательные среды по стандарту API 598
API 598 устанавливает строгие требования к испытаниям клапанов для подтверждения их эксплуатационных характеристик, надежности и безопасности при высоком давлении. Одним из ключевых аспектов испытаний является выбор подходящей испытательной среды, соответствующей предполагаемым условиям эксплуатации клапана и требованиям стандарта.
Типы используемых испытательных сред
Жидкости для корпусных испытаний (Shell Test Fluids):
Для корпусных испытаний, которые проверяют прочность и герметичность корпуса клапана, рекомендуются воздух, инертный газ, керосин, вода или другие некоррозионные жидкости. Вязкость этих сред не должна превышать вязкость воды, а температура должна находиться в пределах от 5°C до 50°C (41°F–122°F). Цель испытания — убедиться, что корпус и соединения не имеют утечек.
Жидкости для испытания заднего уплотнения (Backseat Test Fluids):
Испытание заднего уплотнения выполняется для проверки герметичности в зоне штока или вала. Для низко- и высоконапорных испытаний заднего уплотнения обычно применяют воздух или инертный газ. Цель — подтвердить герметичность в области штока при различных рабочих условиях.
Жидкости для испытания закрытия (Closure Test Fluids):
В испытаниях закрытия, направленных на проверку герметичности запорного узла клапана, выполняются как испытания при низком давлении, так и при высоком. В зависимости от условий теста используют воздух, инертный газ или некоррозионные жидкости. Для клапанов с неметаллическими или керамическими седлами допускаемые нормы утечки идентичны нормам для металлических клапанов аналогичного размера.
Давление и продолжительность испытаний по стандарту API 598
API 598 описывает процедуры проверки клапанов для подтверждения их надежности и герметичности в различных условиях эксплуатации. Испытательные давления и продолжительности, установленные стандартом, имеют решающее значение для подтверждения прочности корпуса и работоспособности уплотнений.
Испытательные давления:
Корпусные испытания (Shell Test):
Клапаны подвергаются давлению, превышающему их номинальное рабочее, для проверки прочности корпуса. Например, стальные и сплавные клапаны испытываются при давлении, равном 1,5× рабочего давления при 38°C (100°F), тогда как чугунные клапаны проверяются при давлении, указанном в таблице стандартов.
| Тип клапана | Давление при корпусном испытании (минимум) | Испытательная среда | Примечания |
| Фланцевые клапаны | 1,5× рабочего давления при 38°C (100°F), округлено до следующего бара или 25 psi | Вода, воздух, инертный газ | Применяется для широкого диапазона размеров и классов давления. |
| Сварные клапаны (Butt Weld) | 1,5× рабочего давления при 38°C (100°F), округлено до следующего бара или 25 psi | Вода, воздух, инертный газ | Аналогично фланцевым клапанам. |
| Резьбовые и муфтовые клапаны | 1,5× рабочего давления при 38°C (100°F), округлено до следующего бара или 25 psi | Вода, воздух, инертный газ | Ограничено классом давления не выше Class 2500 по ASME B16.34. |
| Класс 800 | 1,5× рабочего давления при 38°C (100°F), округлено до следующего бара или 25 psi | Вода, воздух, инертный газ | Соответствует требованиям API 602 для клапанов Class 800. |
| Клапаны API 609 категории A | 1,5× максимального CWP (холодного рабочего давления) | Вода, воздух, инертный газ | Давление корпуса в соответствии с категорией API 609. |
| Высоконапорные клапаны | 1,5× рабочего давления при 38°C (100°F), округлено до следующего бара или 25 psi | Вода, воздух, инертный газ | Применяется для клапанов, рассчитанных на давление выше 2500 psi. |
Основные примечания:
- Давление корпусного испытания: равно 1,5× холодного рабочего давления (CWP), округлено до ближайшего бара или 25 psi.
- Испытательная среда: вода, воздух или инертные газы, в зависимости от материала и требований.
- Типы клапанов: включает фланцевые, сварные, муфтовые и резьбовые типы, а также специальные классы (Class 800, API 609).
- Примечания: Каждая категория клапанов проходит испытания в соответствии с отраслевыми стандартами, обеспечивая безопасность и совместимость.
Испытания заднего уплотнения и закрытия (Backseat and Closure Tests):
Испытание заднего уплотнения гарантирует, что давление не проходит через уплотнение штока или вала. Для большинства клапанов давление при испытании закрытия составляет 1,1× номинального при 38°C, что подтверждает герметичность даже при изменении давления.
| Тип испытания | Минимальное испытательное давление | Испытательная среда | Примечания |
| Испытание заднего уплотнения (Backseat) | Равно номинальному давлению при 38°C (100°F) или 1,5× номинального давления для высоконапорных клапанов | Вода, воздух, инертный газ | Проверяется герметичность между штоком и крышкой. Утечки не допускаются. |
| Испытание закрытия при низком давлении | Рабочее давление при комнатной температуре (CWP) | Воздух или инертный газ | Проверяется утечка через седло при низком давлении. |
| Испытание закрытия при высоком давлении | 1,5× номинального давления при 38°C (100°F), округлено до следующего бара или 25 psi | Вода, воздух, инертный газ | Подтверждает герметичность седла при высоком давлении. |
| Испытание «двойная отсечка и стравливание» | 1,5× номинального давления при 38°C (100°F), округлено до следующего бара или 25 psi | Вода, воздух, инертный газ | Проверяется герметичность обеих седельных поверхностей и полости между ними. |
| Визуальное испытание на утечку | Номинальное давление (для низкого) или 1,5× номинального (для высокого) | Воздух, вода или инертный газ | Не допускаются видимые утечки через седло или уплотнение штока. |
Основные примечания:
- Испытание заднего уплотнения: подтверждает отсутствие утечки через уплотнение штока — важно для предотвращения потерь давления и загрязнения среды.
- Испытание закрытия при низком давлении: выполняется при номинальном давлении для проверки герметичности седел при стандартных условиях.
- Испытание закрытия при высоком давлении: проводится при 1,5× номинального давления для подтверждения устойчивости к высоким нагрузкам без утечек.
- Испытание Double Block & Bleed: обеспечивает полную герметизацию обеих сторон клапана и безопасный сброс среды из полости.
- Визуальное испытание: при всех испытаниях не допускаются видимые признаки утечек; допускается использование объёмных измерительных приборов.
Продолжительность испытаний (Test Duration):
| Размер клапана (NPS) | Корпусное испытание (сек) | Испытание заднего уплотнения (сек) | Испытание закрытия (сек) |
| ≤ 2 | 15 | 15 | 15 |
| 2.5 – 6 | 60 | 60 | 60 |
| 8 – 12 | 120 | 60 | 120 |
| ≥ 14 | 600 | 60 | 120 |
Распространённые проблемы, устраняемые испытаниями по API 598
1. Утечки клапана
Одной из основных проблем, решаемых испытаниями по API 598, является утечка. Утечки могут возникать в различных местах — через седло, корпус или уплотнительные соединения. Испытания позволяют выявить и количественно определить допустимую скорость утечки, обеспечивая соответствие установленным нормам. Для клапанов с мягким (резиновым или композитным) седлом стандарт обычно требует «нулевой» утечки — отсутствие видимых капель или пузырей во время теста. Однако для металлических седел допускается минимальная утечка в пределах нормы. Давление и продолжительность испытаний имеют решающее значение для обнаружения даже микропротечек, которые могут снизить надёжность работы арматуры.
2. Герметичность уплотнений
API 598 также направлен на проверку целостности уплотнений корпуса и седла. Нарушение герметичности может привести к отказу клапана, снижению эффективности регулирования потока и риску аварий. Гидравлические и пневматические испытания позволяют убедиться, что уплотнения выдерживают рабочее давление без деформаций или разрушений, обеспечивая безопасность эксплуатации.
3. Прочность при давлении
Клапаны подвергаются испытаниям на прочность при давлении (pressure endurance), чтобы подтвердить их способность выдерживать номинальное и испытательное давление без деформации и утечки в течение установленного времени. Продолжительность испытаний имитирует реальные условия эксплуатации, гарантируя, что клапан сохранит целостность и функциональность при длительной работе.
4. Прочность корпуса и конструкции
Во время испытаний корпус клапана проверяется на наличие скрытых дефектов — трещин, дефектов сварных швов или неоднородности материала, которые могут привести к разрушению во время эксплуатации. Такие дефекты невозможно выявить визуально, и только испытания под давлением позволяют подтвердить структурную целостность изделия. API 598 подробно регламентирует проверки как под действием жидкости, так и газа, обеспечивая безопасность и надёжность конструкции.
5. Функциональная работоспособность
Помимо проверок герметичности и прочности, API 598 оценивает функциональные характеристики клапанов — способность обеспечивать надёжное закрытие и открытие при различных давлениях. В частности, испытания заднего уплотнения (backseat) и закрытия (closure) подтверждают корректную работу механизма в обоих направлениях — при высоком и низком давлении. Это особенно важно для клапанов, применяемых в нефтегазовой, химической и энергетической промышленности, где малейший отказ может привести к серьёзным последствиям.
Допустимые нормы утечек по стандарту API 598
API 598 определяет нормы допустимых утечек клапанов по результатам двух основных испытаний: жидкостного испытания (обычно с водой или другими жидкостями) и газового испытания (с воздухом или газом). Допустимая утечка указана для различных диаметров клапанов (NPS) и выражена в двух единицах — миллилитрах в минуту (мл/мин) для жидкостных тестов и пузырях в минуту (bub/min) для газовых тестов.
Таблица допустимых утечек (жидкость и газ)
| Размер клапана (NPS) | Жидкостная утечка (капли/мин) | Жидкостная утечка (мл/мин) | Газовая утечка (пузырей/мин) | Газовая утечка (мл/мин) |
|---|---|---|---|---|
| 2 | 0 | 0 | 0 | 0 |
| 2.5 | 5 | 0.31 | 10 | 0.1 |
| 3 | 6 | 0.38 | 12 | 0.12 |
| 4 | 8 | 0.50 | 16 | 0.16 |
| 5 | 10 | 0.63 | 20 | 0.20 |
| 6 | 12 | 0.75 | 24 | 0.24 |
| 8 | 16 | 1.00 | 32 | 0.32 |
| 10 | 20 | 1.25 | 40 | 0.40 |
| 12 | 24 | 1.50 | 48 | 0.48 |
| 14 | 28 | 1.75 | 56 | 0.56 |
| 16 | 32 | 2.00 | 64 | 0.64 |
| 18 | 36 | 2.25 | 72 | 0.72 |
| 20 | 40 | 2.50 | 80 | 0.80 |
| 24 | 48 | 3.00 | 96 | 0.96 |
| 26 | 52 | 3.25 | 104 | 1.04 |
| 28 | 56 | 3.50 | 112 | 1.12 |
| 30 | 60 | 3.75 | 120 | 1.20 |
| 32 | 64 | 4.00 | 128 | 1.28 |
| 36 | 72 | 4.50 | 144 | 1.44 |
| 40 | 80 | 5.00 | 160 | 1.60 |
| 42 | 84 | 5.25 | 168 | 1.68 |
| 48 | 96 | 6.00 | 192 | 1.92 |
| 52 | 104 | 6.50 | 208 | 2.08 |
| 56 | 112 | 7.00 | 224 | 2.24 |
| 60 | 120 | 7.50 | 240 | 2.40 |
| 64 | 128 | 8.00 | 256 | 2.56 |
| 68 | 136 | 8.50 | 272 | 2.72 |
| 72 | 144 | 9.00 | 288 | 2.88 |
| 76 | 152 | 9.50 | 304 | 3.04 |
| 80 | 160 | 10.00 | 320 | 3.20 |
Основные примечания:
- Клапаны с мягким седлом: не должны иметь видимых утечек через поверхность седла. Объём утечки может измеряться в мл/мин или по количеству капель.
- Газовые испытания: результат «0 пузырей» означает, что менее одного пузыря наблюдается в течение минимального времени испытания, что соответствует пренебрежимо малой утечке.
- Жидкостные испытания: «0 капель» означает отсутствие видимых капель утечки за установленное время.
- Пересчёт: 1 миллилитр примерно равен 16 каплям; объём утечки можно переводить между этими единицами при необходимости.
Основные преимущества соблюдения стандарта API 598
1. Повышение надёжности клапанов
Испытания по API 598 подтверждают, что каждый клапан способен работать под номинальным давлением и температурой без утечек и механических отказов. Это гарантирует стабильную работу оборудования в реальных условиях эксплуатации, снижая риск внеплановых остановок.
2. Соответствие международным стандартам
Стандарт API 598 широко признан во всём мире и обеспечивает совместимость с другими нормами — такими как API 600 (задвижки), API 602 (клапаны малого диаметра), API 603 (нержавеющая сталь), API 608 (шаровые краны) и API 609 (дисковые затворы). Это повышает доверие клиентов и упрощает международную сертификацию продукции.
3. Контроль качества и безопасности
Соблюдение API 598 гарантирует выполнение испытаний на всех стадиях — от сборки до окончательной проверки перед отгрузкой. Это повышает уровень контроля качества, снижает количество рекламаций и минимизирует эксплуатационные риски для конечного пользователя.
4. Долговечность и экономическая эффективность
Арматура, прошедшая испытания по API 598, демонстрирует более длительный срок службы, устойчивость к износу и коррозии, а также меньшую потребность в техническом обслуживании. Это снижает совокупную стоимость владения (Total Cost of Ownership) и повышает производственную эффективность.
5. Повышение репутации производителя
Производители, придерживающиеся требований API 598, демонстрируют высокий уровень инженерной компетенции и приверженность качеству. Это укрепляет доверие клиентов, особенно в таких отраслях, как нефте- и газодобыча, химическая промышленность, энергетика и водоочистка.
Заключение
Стандарт API 598 является ключевым документом для обеспечения качества и безопасности промышленной трубопроводной арматуры. Он устанавливает строгие требования к испытаниям герметичности, прочности и функциональности клапанов, охватывая весь жизненный цикл — от проектирования до конечных испытаний перед поставкой. Следование API 598 не только гарантирует надёжную работу клапанов, но и укрепляет репутацию производителя на международных рынках. Для промышленных заказчиков выбор арматуры, прошедшей тестирование по API 598, — это инвестиция в безопасность, долговечность и эффективность всей системы.
FAQ — Часто задаваемые вопросы об испытаниях по API 598
1. Какие клапаны подпадают под действие API 598?
API 598 охватывает все основные типы клапанов: задвижки (Gate), регулирующие (Globe), шаровые (Ball), обратные (Check), пробковые (Plug) и дисковые затворы (Butterfly). Для каждого типа установлены отдельные процедуры испытаний и нормы допустимых утечек.
2. Чем отличается API 598 от API 6D?
API 598 регулирует испытания арматуры на герметичность и качество, в то время как API 6D охватывает проектирование, изготовление и испытания трубопроводной арматуры (в частности, шаровых кранов, задвижек и обратных клапанов для магистральных трубопроводов). API 6D включает в себя дополнительные требования к испытаниям «Double Block & Bleed» и проверке крутящего момента.
3. Что означает «нулевая утечка»?
Термин «нулевая утечка» означает, что при испытании не наблюдается видимых капель жидкости или пузырей газа на протяжении минимального времени теста. Это не абсолютное отсутствие микропротечек, а соответствие максимально строгим критериям герметичности, особенно для клапанов с мягким седлом.
4. Какое давление используется при испытаниях?
Обычно испытательное давление составляет 1,5× от номинального рабочего давления (CWP) при температуре 38°C (100°F). Для некоторых испытаний (например, закрытия при низком давлении) применяется номинальное давление, а для высоконапорных тестов — увеличенное в 1,1–1,5 раза значение.
5. Почему важно соблюдать требования API 598?
Соблюдение API 598 обеспечивает уверенность в качестве и безопасности клапанов. Это снижает риск аварий, продлевает срок службы оборудования и облегчает экспорт на международные рынки, где этот стандарт является обязательным для приёмки промышленной арматуры.
