1. Конструкция и работа: Шар опирается на подшипники сверху и снизу, что снижает трение и устраняет избыточное усилие крутящего момента, возникающее при давлении среды на уплотнительные седла. Такая конструкция обеспечивает лёгкое управление и долговечную герметизацию.

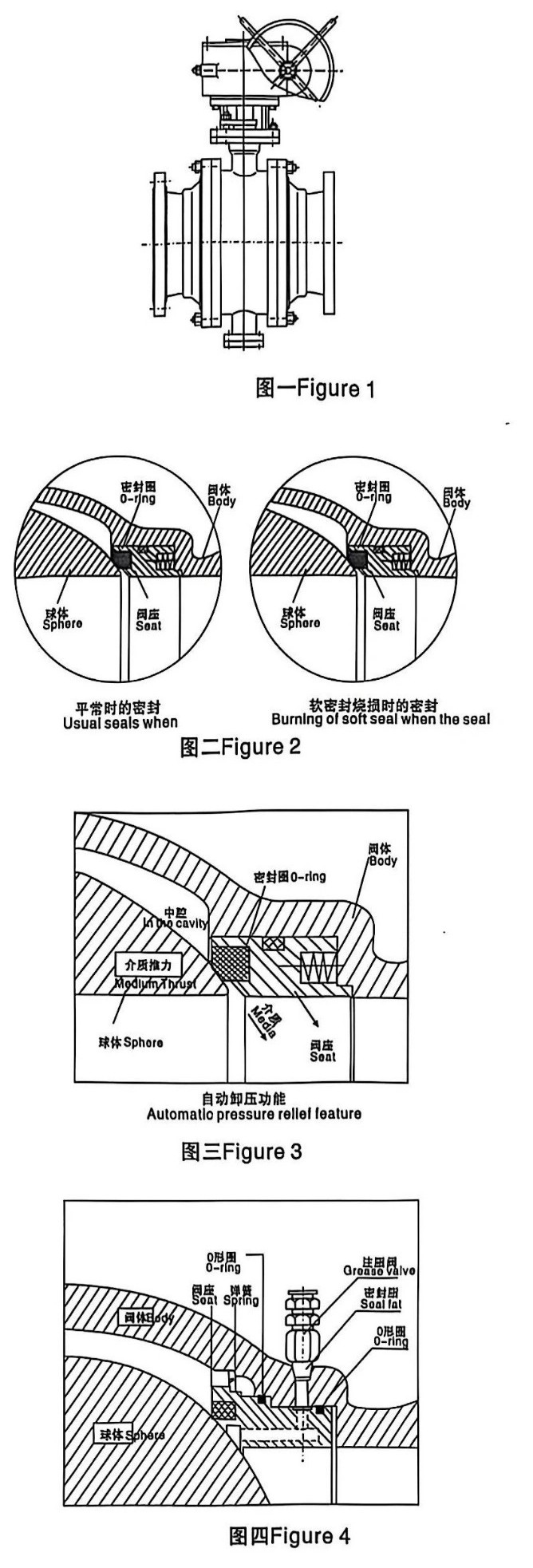

2. Надёжное уплотнение (см. рисунок 1): Эластичный материал PTFE встроен в кольцо седла из нержавеющей стали. Металлическая пружина обеспечивает постоянное предварительное усилие, компенсируя износ и сохраняя стабильную герметичность на протяжении всего срока службы клапана.
3. Огнестойкая конструкция (см. рисунок 2): Для предотвращения утечек при возгорании или воздействии высокой температуры между шаром и седлом предусмотрено металлическое резервное уплотнение. При выгорании PTFE под действием пружины седло прижимается к шару, формируя металл-к-металлу уплотнение. Конструкция соответствует требованиям API 6FA и API 607.
4. Функция автоматического сброса давления (см. рисунок 3): Если давление среды в полости клапана превышает усилие пружины, седло автоматически отходит от шара, обеспечивая сброс избыточного давления. После снижения давления седло возвращается в исходное положение, восстанавливая герметичность.
5. Дренаж и вентиляция: В верхней и нижней частях корпуса предусмотрены отверстия для выпуска давления и проверки герметичности седла. При полностью открытом или закрытом положении клапана возможна замена сальников без демонтажа. Это также позволяет удалить остатки среды и снизить загрязнение. (При заказе дополнительной системы уплотнения, пожалуйста, укажите это заранее.)
6. Рисунок 4: Система аварийного уплотнения: В случае повреждения основного уплотнения или чрезвычайной ситуации возможно введение герметизирующего состава через вспомогательное отверстие. Это обеспечивает временное восстановление герметичности. Для сред с примесями устройство также позволяет вводить очистительные или смазочные жидкости для защиты уплотнительной поверхности и продления срока службы.
7. Области применения: Шаровые краны на цапфах широко используются в пищевой, фармацевтической, нефтегазовой, химической, газовой, металлургической, целлюлозно-бумажной, энергетической и экологической промышленности. Предназначены для перекрытия или регулирования потока рабочей среды в трубопроводах под высоким давлением и температурой.
1. Проектирование и изготовление: GB/T 12237-1989; API 608
2. Контроль и испытания: GB/T 13927-1992; API 598
3. Присоединительные фланцы: JB/T 79.1–2-1994; ASME/ANSI B16.5

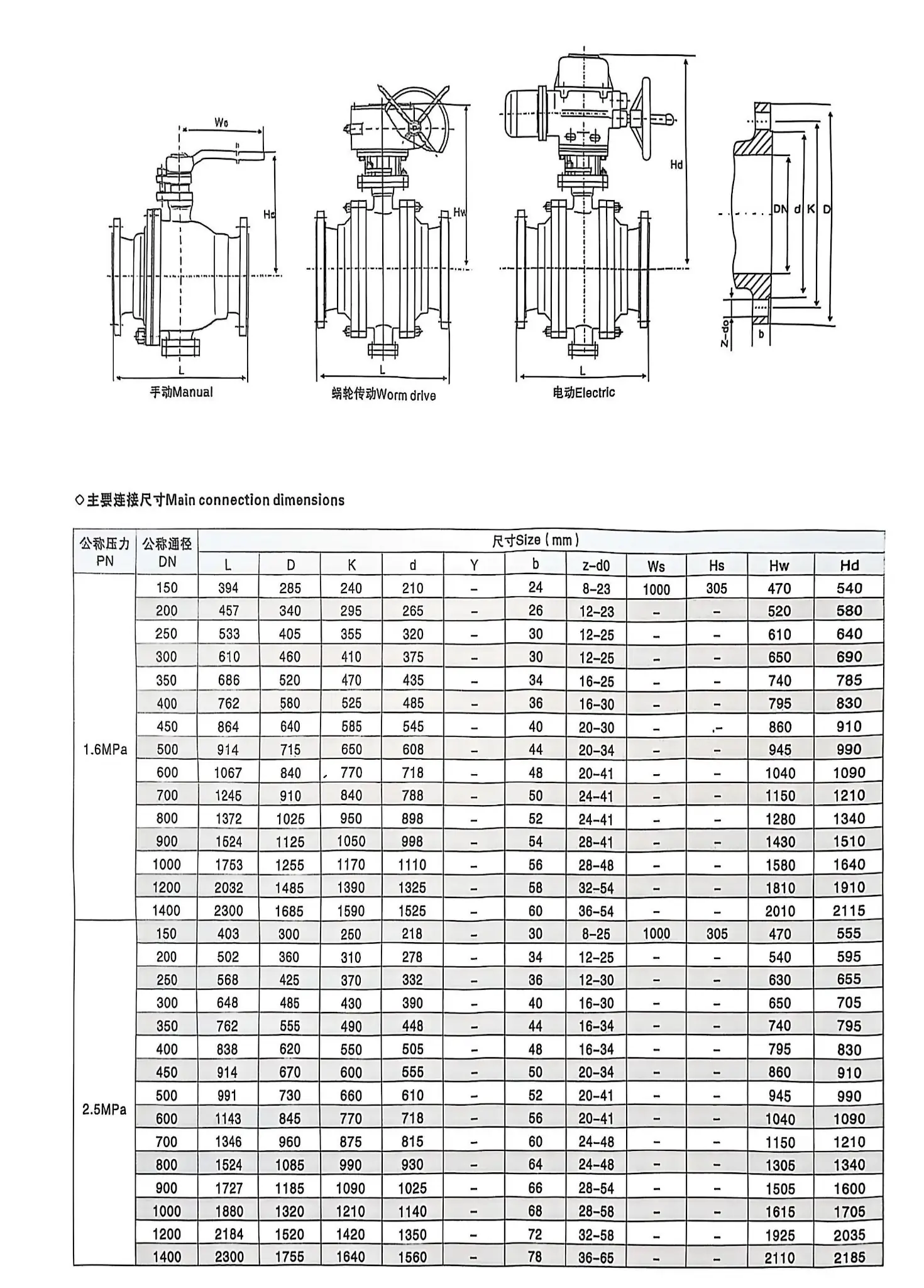

4. Строительная длина: GB/T 12221-1989; ASME/ANSI B16.10
• Конструкция с опорой на цапфах (Trunnion Mounted Design):
Обеспечивает стабильную работу при высоком давлении, снижает крутящий момент и повышает герметичность уплотнения.
• Кованая конструкция (Forged Construction):
Обладает повышенной прочностью и долговечностью, что делает её идеальной для ответственных промышленных применений.
• Многоходовые исполнения (Multi-Way Configurations):
Доступны трёхходовые и четырёхходовые модели для сложных схем распределения потока, оптимальные для технологических процессов.
• Работа при высоких температурах и давлении (High-Temperature and High-Pressure Capabilities):
Разработаны специально для тяжёлых условий эксплуатации, доступны варианты для высокотемпературных и высоконапорных систем.
• Компактное и санитарное исполнение (Compact and Sanitary Designs):
Применяются в чистых помещениях, фармацевтической и пищевой промышленности, где требуются гигиенические стандарты и лёгкость очистки.
o Нефтегазовая промышленность
o Переработка нефти и нефтехимическая промышленность
o Энергетика (паровые, тепловые и ядерные электростанции)
o Очистка и распределение воды
o Пищевая и напитковая промышленность (санитарные применения)
o Фармацевтическое производство
o Системы отопления, вентиляции и кондиционирования воздуха (HVAC)
o Химическая переработка
o Промышленное производство
• Специальные области применения:
o Трубопроводы высокого давления
o Санитарные установки, требующие лёгкой очистки и обслуживания
o Многоходовое регулирование потоков для смешивания или перенаправления среды
