Проектирование и производство: GB/T 12237
Строительная длина: GB/T 12221
Типы присоединений: JB/T 79.1
Контроль и испытания: GB/T 26480
Диаметр: 1/2″ ~ 48″ (DN15 ~ DN1200)
Класс давления и температуры: GB/T 9131
Тип привода: червячный редуктор
Давление: PN1.6 МПа ~ PN42.0 МПа, Class 150 ~ Class 2500
Механизм управления (Тип привода):
Червячный привод
Материалы
• Корпус: Углеродистая сталь
• Шар: Нержавеющая сталь (304, 316)
• Уплотнения: PTFE, RPTFE, металл-металл (для высокотемпературных применений)
• Шток: Нержавеющая сталь
Сертификаты
• Соответствие стандартам: API 6D, ISO 9001, CE, PED и другим международным нормам.
• Полный проход (Full Bore Design): Минимальные потери давления и турбулентность потока.
• Сварной корпус (Welded Body): Исключает риск утечки через фланцевые и болтовые соединения.

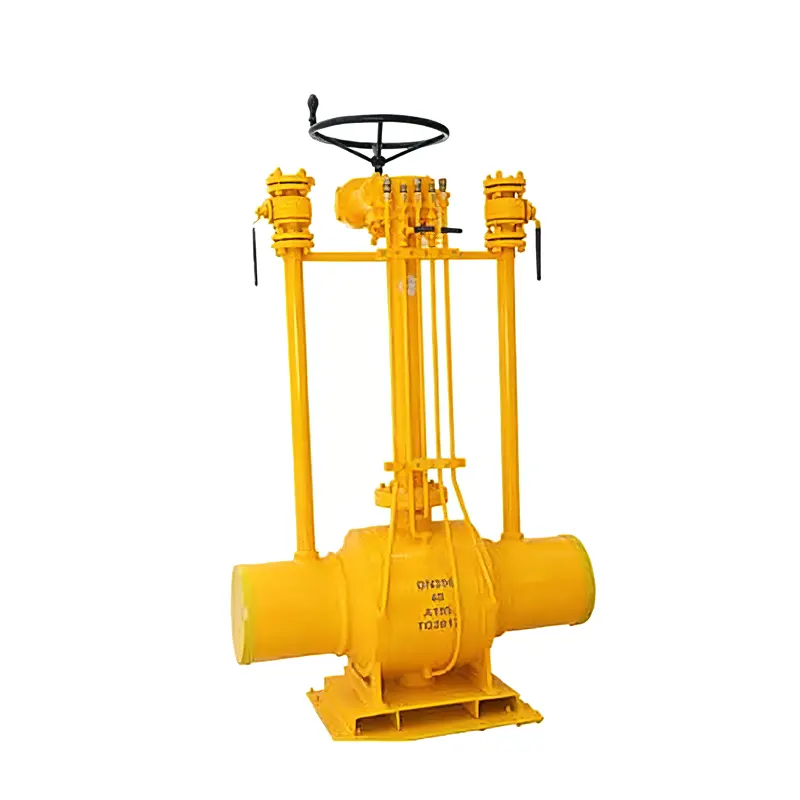

• Для подземной установки (Buried Applications): Специально разработан для прямого монтажа в грунт, обеспечивая длительный срок службы.
• Не требует обслуживания (Maintenance-Free): Не нуждается в регулярном сервисе при установке в труднодоступных местах или под землёй.
• Диапазон температур (Temperature Range):
o от -29°C до +180°C — в зависимости от используемых материалов и уплотнений.
• Коррозионная стойкость (Corrosion Resistance): Высококачественные материалы, подходящие для работы с газом и в агрессивных средах.
• Огнестойкое исполнение (Fire-Safe Design): Соответствует требованиям стандартов API 607 и ISO 10497.
Стандарты проектирования и производства: API 6D, GB/T 12237
Стандарты строительной длины: GB/T 12221
Стандарты присоединений:
Фланцевые соединения: JB/T 79.1
Резьбовые соединения: NPT, BSP, по ISO 7-1
Сварные соединения: ASME B16.25
Стандарты контроля и испытаний: GB/T 26480
Доступные размеры (калибр)
• Диапазон: 1/2″ ~ 48″ (DN15 ~ DN1200)
Давление-температурный рейтинг
GB/T 9131
• Диапазон давления:
PN1.6 MPa ~ PN26 MPa
Class 150 ~ Class 2500
| Условное давление PN (МПа) | Корпус (прочность) | Испытательное давление (МПа) | Верхнее уплотнение | |
| Уплотнение (жидкость) | Уплотнение (газ) | |||
1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
Материал корпуса | Применяемая среда | Рабочая температура (°C) |
Углеродистая сталь (тип C) | Вода, пар, нефть/нефтепродукты | ≤425 |
Хромоникелевая титанистая сталь (тип P) | Азотная кислота | ≤200 |
Хромоникелевая молибденотитанистая сталь (тип R) | Уксусная кислота | ≤200 |
Хромомолибденовая сталь (тип I) | Вода, пар, нефть/нефтепродукты | ≤550 |
Корпус, крышка | Запирающий элемент, седло | Шпиндель | Гайка шпинделя | Набивка (уплотнение) | Маховик |
Углеродистая сталь | Качественная углеродистая сталь + твёрдый сплав или нержавеющая сталь | Хромистая нержавеющая сталь | Алюминиевая бронза | Графитовая асбестовая набивка | Ковкий чугун |
Хромоникелевая титанистая сталь | Нержавеющая сталь; нержавеющая сталь + твёрдый сплав | Нержавеющая сталь Cr-Ni-Ti | Алюминиевая бронза | Политетрафторэтилен (PTFE) | Ковкий чугун |
Хромоникелевая молибденотитанистая сталь | Нержавеющая сталь; нержавеющая сталь + твёрдый сплав | Нержавеющая сталь Cr-Ni-Ti | Алюминиевая бронза | Политетрафторэтилен (PTFE) | Ковкий чугун |
Хромомолибденовая сталь | Легированная сталь + твёрдый сплав | Хромомолибденовая сталь | Алюминиевая бронза | Гибкая асбестовая набивка | Ковкий чугун |
Условный проход DN | Основные внешние и присоединительные размеры | |||||||
L | D | D1 | D2 | b | Z-d | H | D0 | |
Z41H-16C | ||||||||
15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
Z41H-25 | ||||||||
15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
Применение:
o Нефтегазопроводы
o Транспортировка природного газа
o Городские системы газораспределения
o Нефтехимическая промышленность
o Системы теплоснабжения
o Водоснабжение (включая подземные установки)
