Тип корпуса: Прямоточный клапан литого типа S
Тип пробки: Уравновешенная пробка со втулочной конструкцией
Номинальный диаметр: DN15~300мм; NPS 1/2″~12″
Номинальное давление: PN1.6~6.4МПа; КЛАСС 150~300LB
Рабочая температура: +250~+650℃ (опционально в зависимости от условий эксплуатации)
Тип присоединения: Фланцевое, сварное, резьбовое (применимо до 1″)
Монтажная длина фланца: В соответствии с IEC 60534
Тип сальникового уплотнения: Компрессионный тип с болтовым зажимом
Уплотнительная прокладка: Спирально-навитая прокладка из металла и графита
Набивка: Гибкий графит
Привод: Пневматический привод, Электрический привод

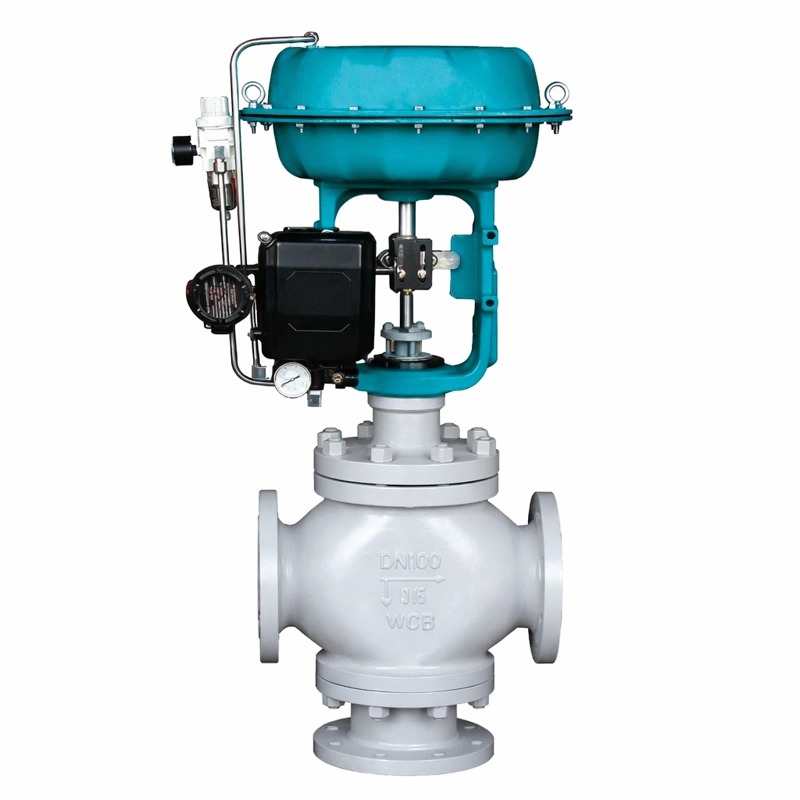

Трёхходовые клапаны разделения и слияния потока, производимые компанией TangoValve Group, имеют два режима работы — трёхходовое слияние и трёхходовое разделение. Эти клапаны могут заменить соединение из двух двухходовых и одного трёхходового клапана в некоторых случаях и широко применяются. Для регулирования таких параметров, как давление, расход, температура и уровень жидкости, шток клапана снабжён цилиндрическим тонкостенным окном и боковым направляющим устройством, что обеспечивает высокую стабильность, снижает вероятность вибраций, уменьшает уровень шума, допускает большой перепад давления и отличается простой установкой.
| Z | Привод |
| Серия регулирующих клапанов Z | J: Пневматический мембранный привод H: Пневматический поршневой привод R: Электрический привод типа 3810L D: Электрический привод типа PSL |
| H | Конструктивное исполнение |
| H — прямолинейный ход | F: Трёхходовой регулирующий клапан разделения потока H: Трёхходовой комбинированный регулирующий клапан F(H)G: Теплоотводящий трёхходовой регулирующий клапан (на входе) F(H)V: Сильфонный трёхходовой регулирующий клапан (на входе), смазочный тип трёхходового клапана F(H)D: Низкотемпературный трёхходовой регулирующий клапан (на входе) |
Трёходовой распределительный и объединяющий регулирующий клапан характеризуется высокой чувствительностью, простотой подключения, большим расходом, компактными размерами и высокой точностью регулирования. Трёходовой объединяющий регулирующий клапан в основном используется для смешивания двух потоков жидкости в один третий поток; трёходовой распределительный клапан применяется для разделения одного потока жидкости на два направления. Эти клапаны могут заменить два комплекта одно- или двухседельных регулирующих клапанов, работающих в режиме переключения, и используются для регулирования и управления жидкостями, газами, паром и другими рабочими средами.
| Параметр | Описание |
| Специальное испытание | PT, RT, испытание расходной характеристики, испытание при низкой температуре |
| Специальная обработка | Внутренняя азотирование, напыление твердых сплавов на уплотнительные поверхности |
| Специальная очистка | Полное обезжиривание и удаление масла |
| Специальные требования | Специальные соединения, газовые трубки, материалы и покрытия |
| Особые размеры | Изготавливаются по требованиям заказчика |
| Сертификационные испытания | Отчет о сертификационных испытаниях третьей стороны |
Корпус из углеродистой стали*
| Внутренний диаметр (мм) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Внутренний диаметр (дюйм) | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ | 5″ | 6″ | 8″ | 10″ | 12″ | |
| Коэффициент пропускной способности (Kv) | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | |
| Пневматический исполнительный механизм | HA/B-23 | HA/B-34 | HA/B-45 | HA/B-56 | |||||||||
| 350 см² | 560 см² | 900 см² | 1400 см² | ||||||||||
| Режим действия | Диапазон пружины | Допустимое дифференциальное давление (МПа) | |||||||||||
| Открытие воздухом | 20–100 KPa | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 | 0.05 | 0.03 |
| 40–200 KPa | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | 0.11 | 0.07 | |
| 80–240 KPa | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | 0.21 | 0.15 | |
| Без воздуха (закрытие) | 20–100 KPa | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 | 0.05 | 0.03 |
| 40–200 KPa | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | 0.11 | 0.07 | |
| 80–240 KPa | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | 0.21 | 0.15 | |
| Электрический привод | Допустимое дифференциальное давление (МПа) | ||||||||||||
| Усилие (N) | 800 | 1.52 | |||||||||||
| 2000 | 3.05 | 1.86 | 1.19 | 0.76 | |||||||||
| 3000 | 2.79 | 1.79 | 1.14 | 1.13 | 0.6 | ||||||||
| 5000 | 4.66 | 2.98 | 1.91 | 1.35 | 0.8 | 0.47 | |||||||
| 6500 | 0.57 | 0.39 | 0.26 | 0.16 | |||||||||
| 10000 | 0.61 | 0.42 | 0.2 | 0.17 | 0.11 | ||||||||
| 16000 | 0.97 | 0.67 | 0.35 | 0.27 | 0.18 | ||||||||
| Модель | Пневматический мембранный привод | Электронный электрический привод |
| Исполнение | ZH22~ZH56 | 3810L, RSL |
| Тип | Многопружинный | Интеллектуальный интегрированный тип |
| Назначение | Регулирование, включение/выключение | Регулирование |
| Привод | Давление воздуха (диапазон пружины): 140 (20~100) KPa G 240 (40~200) KPa G 280 (80~240) KPa G | Электропитание: AC 220 V ±10% 50Hz AC 380 V ±10% 50Hz |
| Соединение | Rc 1/4 | Обычное исполнение: 2–PF(G1/2”) Взрывозащищённое исполнение: 2–PF(G3/4”) |
| Прямое действие | Рост давления воздуха приводит к закрытию клапана | Рост управляющего сигнала приводит к закрытию клапана |
| Обратное действие | Рост давления воздуха приводит к открытию клапана | Рост управляющего сигнала приводит к открытию клапана |
| Управляющий сигнал | 4~20 мА DC (с позиционером) | Вход/выход 4~20 мА DC |
| Гистерезис | ≤1% ПШ (с позиционером) | ≤0.8% ПШ |
| Линейность | 2% ПШ (с позиционером) | ≤±1% ПШ |
| Температура окружающей среды | -10°C ~ +70°C | |
| Покрытие поверхности | Черное фосфатирование Привод: акрил-полиуретановая эмаль | |
| Дополнительные принадлежности | Опции: ручной маховик, электромагнитный клапан, концевой выключатель, клапан удержания положения | Обогреватель |
| Характеристика расхода | Равнопроцентная, Линейная | |
| Диапазон регулирования | 50:01 | |
| Номинальное значение Cv | Равнопроцентная: 10~1400 Линейная: 11~1500 | |
| Допустимая утечка | Металлическое уплотнение: Класс IV (0,01% от номинального расхода клапана) Мягкое уплотнение: Класс V | |
| Тип привода | Пневматический | Электрический |
| Основная погрешность (%) | ±1.0 | ±1.0 |
| Разброс при возврате (%) | ≤1.0 | ≤1.0 |
| Мёртвая зона (%) | ≤0.6 | ≤1.0 |
| Отклонение в установившейся точке (%) | ±2.5 | ±2.5 |
| Отклонение номинального хода (%) | ≤2.5 | ≤2.5 |
| DN (In) | 20 (3/4″) | 25 (1″) | 32 (1-1/4″) | 40 (1-1/2″) | 50 (2″) | 65 (2-1/2″) | 80 (3″) | 100 (4″) | 125 (5″) | 150 (6″) | 200 (8″) | 250 (10″) | 300 (12″) |
| L | |||||||||||||
| PN16/40 | 160 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 670 | 770 |
| PN64/100 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 752 | 819 |
| H | |||||||||||||
| PN16/40 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 |
| PN64/100 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 322 | 380 | 495 | 605 |
| H1 | 155 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | 530 | 680 |
| H2 | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 |
| H3 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 | 520 | 550 |
| H4 | 153 | 153 | 153 | 153 | 153 | 181 | 181 | 181 | 247 | 247 | 247 | / | / |
| H5 | 336 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | 755 | 790 |
| H6 | 700( According to the actualtemperature) | ||||||||||||
| H7 | 88 | 88 | 88 | 88 | 88 | 95 | 95 | 95 | 110 | 110 | 140 | 140 | 140 |
| D | 310 | 310 | 355 | 390 | 430 | 465 | 520 | 585 | 660 | 770 | 890 | 950 | 950 |
| A | 200 | 200 | 200 | 200 | 200 | 240 | 240 | 240 | 350 | 350 | 350 | 450 | 450 |
| C | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 650 | 650 |
| Flange | Executable: GB、HG、JB、DIN、JIS、ANSl Corresponding standard | ||||||||||||
| DN (In) | 20 3/4″ | 25 1″ | 32 1-1/4″ | 40 1-1/2″ | 50 2″ | 65 2-1/2″ | 80 3″ | 100 4″ | 125 5″ | 150 6″ | 200 8″ | 250 10″ | 300 12″ |
| L | |||||||||||||
| PN16/40 | 160 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 670 | 770 |
| PN64/100 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | 752 | 819 |
| H | |||||||||||||
| PN16/40 | 140 | 140 | 150 | 160 | 180 | 200 | 222 | 230 | 270 | 280 | 306 | 474 | 584 |
| PN64/100 | 150 | 160 | 170 | 180 | 200 | 220 | 240 | 260 | 300 | 322 | 380 | 495 | 605 |
| H1 | 155 | 155 | 175 | 180 | 200 | 235 | 250 | 260 | 330 | 350 | 420 | 530 | 680 |
| H2 | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 |
| H3 | 208 | 208 | 224 | 228 | 228 | 334 | 334 | 342 | 408 | 453 | 482 | 520 | 550 |
| H4 | 153 | 153 | 153 | 153 | 153 | 181 | 181 | 181 | 247 | 247 | 247 | / | / |
| H5 | 336 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 | 728 | 755 | 790 |
| H6 | 700( According to the actualtemperature) | ||||||||||||
| H7 | 88 | 88 | 88 | 88 | 88 | 95 | 95 | 95 | 110 | 110 | 140 | 140 | 140 |
| D | 310 | 310 | 355 | 390 | 430 | 465 | 520 | 585 | 660 | 770 | 890 | 950 | 950 |
| A | 200 | 200 | 200 | 200 | 200 | 240 | 240 | 240 | 350 | 350 | 350 | 450 | 450 |
| Flange | Executable: GB、HG、JB、DIN、JIS、ANSl Corresponding standard | ||||||||||||
Примечание: 1.Размеры, указанные в таблице, являются стандартными данными без учета дополнительных аксессуаров. Размеры аксессуаров рассчитываются в соответствии с фактической комплектацией. 2.В связи с техническими усовершенствованиями и модернизацией продукции размеры могут изменяться. Пожалуйста, обращайтесь в технический отдел компании для получения актуальной информации. 3.Приводной клапан может быть изготовлен по индивидуальному заказу в соответствии с фактическими размерами.
Трёхходовые клапаны для распределения и смешения потока — это универсальные элементы в системах управления жидкостями, предназначенные для разделения одного потока на два (шунтирование) или объединения двух потоков в один (слияние). Эти клапаны являются неотъемлемой частью различных промышленных применений, обеспечивая эффективное и точное управление направлением и расходом потока.
Системы отопления, вентиляции и кондиционирования (HVAC)
В системах HVAC трёхходовые клапаны регулируют температуру, перенаправляя поток горячей или холодной воды, обеспечивая оптимальный климат-контроль. Они выполняют функции смешения или распределения воды для поддержания требуемых температурных условий.
Химическая промышленность
В химической промышленности такие клапаны управляют смешением или разделением химических потоков, обеспечивая точный контроль реакционных процессов и формул продукции. Их способность работать с несколькими направлениями потока повышает гибкость технологических операций.
Нефтяная промышленность
В нефтяной отрасли трёхходовые регулирующие клапаны используются в системах управления температурой теплообменников, способствуя эффективному регулированию процессов нагрева и охлаждения, необходимых для операций переработки нефти.
Энергетика
На электростанциях эти клапаны регулируют поток пара или воды в турбинах и котлах, способствуя эффективному производству энергии и стабильности системы. Их роль в управлении направлением и смешением потоков имеет решающее значение для поддержания эксплуатационной эффективности.
Промышленная автоматизация
В системах промышленной автоматизации трёхходовые клапаны играют важную роль в процессном управлении, позволяя автоматически переключаться между различными источниками или направлениями потока. Это повышает отзывчивость и производительность систем.
