Тип корпуса: Прямоточный, угловой, с рубашкой для термоизоляции
Тип клапанного элемента: Многоступенчатый дроссельный золотник
Условный проход: DN15~350мм, NPS 1/2″~14″
Условное давление: PN 0.6~2.5МПа; КЛАСС 150LB
Рабочая температура: -30~+180°C (определяется в зависимости от условий эксплуатации)
Тип присоединения: Фланцевое (RF сторона, FM сторона)
Длина между фланцами: Соответствует IEC 60534, нестандартное исполнение по заказу
Тип сальникового узла: Болтовое прижимное исполнение
Уплотнительное кольцо: Металлическое гофрированное (зубчатое) уплотнение
Уплотнительная набивка: PTFE, гибкий графит
Привод: Пневматический привод, Электрический привод

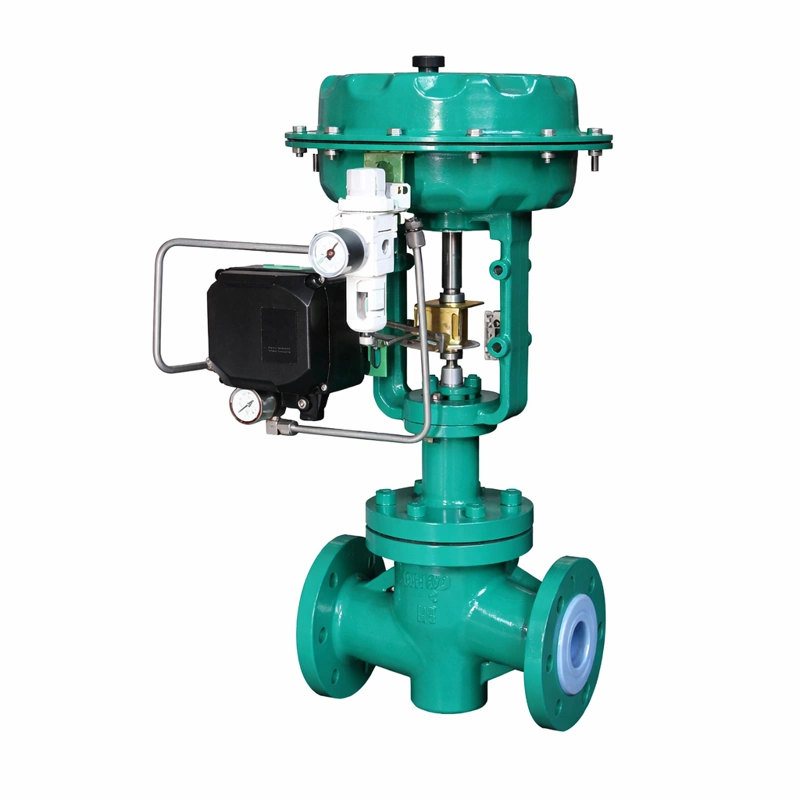

Серия антикоррозионных регулирующих клапанов с фторопластовым (PTFE) покрытием производится компанией TangoValve Group. Для частей, контактирующих со средой, используется метод литья под высоким давлением; внутренняя поверхность покрыта коррозионно-стойким материалом PTFE, который устойчив к воздействию и старению от таких агрессивных сред, как соляная кислота, серная кислота, азотная кислота, плавиковая кислота и др. Клапан оснащён сильфоном из PTFE, обеспечивающим герметичность, и широко применяется в системах управления технологическими процессами кислот, щелочей и других сильно коррозионных сред, а также токсичных и летучих газов и жидкостей в различных технологических установках.
| Z | Исполнительный механизм |
| Регулирующий клапан серии Z | J: Пневматический мембранный привод R: Электрический привод типа 3810L D: Электрический привод типа PSL |
| H | Конструктивное исполнение |
| H Прямой ход | PF: Односедельный регулирующий клапан с фторопластовым покрытием |
Серия антикоррозионных регулирующих клапанов с фторопластовым (PTFE) покрытием имеет конструкцию с футеровкой фторопластом корпуса и внутренних деталей, что эффективно предотвращает коррозию металлических элементов клапана при контакте с агрессивной средой. Внутренняя полость металлического корпуса обрабатывается по зубчатому типу, что обеспечивает полное соединение футеровки с металлом и увеличивает срок службы и надежность футеровки. Герметизация штока осуществляется сильфоном из F46 и уплотнением из PTFE, что полностью исключает возможность утечки рабочей среды через шток клапана. Несбалансированная полностью футерованная конструкция особенно подходит для эксплуатации с сильно коррозионными средами при низком давлении и нормальной температуре.
1. Верхнее направляющее исполнение.
2. Внутренняя полость и детали корпуса полностью покрыты тефлоном (PTFE).
3. Возможна установка сильфонного уплотнения из тефлона.
4. Двойная система уплотнений — отсутствие утечек.
5. Подходит для агрессивных и коррозионных сред.
Корпус из углеродистой стали*
| № | Деталь | Материал | ||
| 1 | Корпус | WCB | LCB | WC9 |
| 2 | Футеровка | F46 / F4 (фторопласт) | ||
| 3 | Золотник | 304 нержавеющая сталь | ||
| 4 | Прокладка | PTFE (фторопласт) | ||
| 5 | Гайка | 304 нержавеющая сталь | ||
| 6 | Крышка корпуса | WCB | LCB | WC9 |
| 7 | Шток | 304 нержавеющая сталь | ||
| 8 | Уплотнение | PTFE (фторопласт) | ||
| 9 | Контргайка | 304 нержавеющая сталь | ||
| 10 | Нажимная втулка | WCB | LCB | WC9 |
| 11 | Пластина | WCB | LCB | WC9 |
Корпус из нержавеющей стали*
| № | Деталь | Материал | ||
| 1 | Корпус | CF8 | CF8M | CF3M |
| 2 | Футеровка | F46 / F4 (фторопласт) | ||
| 3 | Золотник | 304 | 316 | 316L |
| 4 | Прокладка | PTFE (фторопласт) | ||
| 5 | Гайка | 304 | 316 | 316L |
| 6 | Крышка корпуса | CF8 | CF8M | CF3M |
| 7 | Шток | 304 | 316 | 316L |
| 8 | Сильфон | PTFE (фторопласт) | ||
| 9 | Уплотнение | PTFE (фторопласт) | ||
| 10 | Контргайка | 304 | 316 | 316L |
| 11 | Нажимная втулка | CF8 | CF8M | CF3M |
| 12 | Пластина | CF8 | CF8M | CF3M |
Примечание: 1. Выше представлена стандартная конструкция. Седло клапана — металлическое уплотнение; при необходимости может быть установлено мягкое уплотнение класса VI. Возможно нанесение твёрдосплавного напыления на регулирующий узел. 2. Стандартные материалы — углеродистая и нержавеющая сталь; специальные материалы регулирующих клапанов изготавливаются по запросу заказчика в соответствии с рабочими условиями.
| Внутренний диаметр (мм) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| Внутренний диаметр (дюймы) | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ | 5″ | 6″ | |
| Коэффициент расхода (Kv) | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 220 | 300 | |
| Пневматический привод | HA/B-23 | HA/B-34 | HA/B-45 | ||||||||
| 350 см² | 560 см² | 900 см² | |||||||||
| Режим действия | Диапазон пружины | Допустимый перепад давления (МПа) | |||||||||
| Открытие воздухом | 20–100 КПа | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 |
| 40–200 КПа | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | |
| 80–240 КПа | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | |
| Закрытие воздухом | 20–100 КПа | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 |
| 40–200 КПа | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | |
| 80–240 КПа | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 1.32 | 0.92 | |
| Электрический привод | Допустимый перепад давления (МПа) | ||||||||||
| Усилие (N) | 800 | 2.38 | 1.52 | ||||||||
| 2000 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | ||||||
| 3000 | 2.79 | 1.79 | 1.14 | ||||||||
| 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | |||||
| 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | ||||||
| 10000 | 0.61 | 0.42 | |||||||||
| Модель | Пневматический мембранный привод | Электронный электрический привод |
| Исполнение | ZH22~ZH56 | 3810L, RSL |
| Тип | Многопружинный | Интеллектуальный интегрированный тип |
| Назначение | Регулирование, переключение | Регулирующий |
| Привод | Давление воздуха (диапазон пружины): 140 (20~100) КПа G 240 (40~200) КПа G 280 (80~240) КПа G | Источник питания: AC 220 V ±10% 50Hz AC 380 V ±10% 50Hz |
| Подключение | Rc 1/4 | Стандартное исполнение: 2–PF(G1/2”) Взрывозащищённое исполнение: 2–PF(G3/4”) |
| Прямое действие | Повышение давления воздуха приводит к закрытию клапана | Увеличение управляющего сигнала приводит к закрытию клапана |
| Обратное действие | Повышение давления воздуха приводит к открытию клапана | Увеличение управляющего сигнала приводит к открытию клапана |
| Управляющий сигнал | 4~20 мА DC (с позиционером) | Вход/выход 4~20 мА DC |
| Гистерезис | ≤1% FS (с позиционером) | ≤0.8% FS |
| Линейность | 2% FS (с позиционером) | ≤±1% FS |
| Температура окружающей среды | -10°C ~ +70°C | |
| Покрытие поверхности | Чёрное фосфатирование Привод: акрил-полиуретановая краска | |
| Дополнительные аксессуары | Опции: ручное колесо, электромагнитный клапан, концевой выключатель, запирающий клапан | Подогреватель |
| Характеристика расхода | Равнопроцентная, Линейная | |
| Диапазон регулирования | 50:01 | |
| Номинальное значение Cv | Равнопроцентная: 10~1400 Линейная: 11~1500 | |
| Допустимая утечка | Металлическое уплотнение: Класс IV (0,01% номинального расхода клапана) Мягкое уплотнение: Класс V | |
| Тип привода | Пневматический | Электрический |
| Основная погрешность (%) | ±1.0 | ±1.0 |
| Погрешность возврата (%) | ≤1.0 | ≤1.0 |
| Зона нечувствительности (%) | ≤0.6 | ≤1.0 |
| Отклонение в установившейся точке (%) | ±2.5 | ±2.5 |
| Отклонение номинального хода (%) | ≤2.5 | ≤2.5 |
| DN (In) | 20 (3/4″) | 25 (1″) | 32 (1-1/4″) | 40 (1-1/2″) | 50 (2″) | 65 (2-1/2″) | 80 (3″) | 100 (4″) | 125 (5″) | 150 (6″) |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 450 | 480 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 |
| H2 | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | 470 |
| H3 | 336 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 |
| H4 | 153 | 153 | 153 | 153 | 153 | 181 | 181 | 181 | 247 | 247 |
| A | 200 | 200 | 200 | 200 | 200 | 240 | 240 | 240 | 350 | 350 |
| C | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 |
| DN (In) | 20 (3/4″) | 25 (1″) | 32 (1-1/4″) | 40 (1-1/2″) | 50 (2″) | 65 (2-1/2″) | 80 (3″) | 100 (4″) | 125 (5″) | 150 (6″) |
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 450 | 480 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 |
| H2 | 373 | 373 | 456 | 456 | 538 | 538 | 548 | 548 | 725 | 725 |
| H3 | 336 | 338 | 402 | 402 | 405 | 627 | 628 | 635 | 698 | 702 |
| H4 | 88 | 88 | 88 | 88 | 88 | 95 | 95 | 95 | 95 | 110 |
| A | 225 | 225 | 225 | 255 | 255 | 255 | 255 | 255 | 310 | 310 |
Note: 1.The dimensions in the table are standard data without accessories. The dimensions of accessories are calculated according to the actual configuration.2.Due to the technical innovation and improvement of the product, the size may change. Please contact the technical department of the Company for the latest information. 3.The actuated valve can be customized according to the actual size.
Фторопластовые (PTFE) антикоррозионные регулирующие клапаны являются незаменимыми в отраслях, где требуется надежное управление потоком агрессивных и коррозионных сред. Благодаря своей исключительной химической стойкости они идеально подходят для работы с концентрированными кислотами, щелочами и другими реакционноспособными веществами. Эти клапаны широко применяются на химических предприятиях, нефтегазовых НПЗ, в фармацевтическом производстве и на объектах водоочистки. Фторопластовое покрытие (PTFE) обеспечивает долговечность и износостойкость, снижает потребность в обслуживании и повышает эксплуатационную эффективность. Кроме того, способность эффективно работать в широком диапазоне температур расширяет сферу их применения в различных промышленных процессах.
